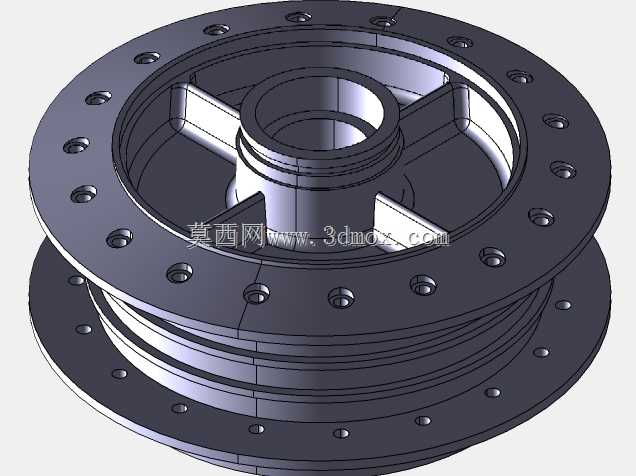

自行车轮毂中心定位连接结构

该结构是自行车轮组核心的中心连接承载部件，主要应用于山地车、通勤自行车等非动力驱动轮的轮毂中心位置，承担轮组与车架前叉或后叉转轴的定位衔接作用，是轮组旋转过程中传递径向载荷、保障转动同轴度的关键零件。在实际骑行场景中，该部件需要承受骑行者体重带来的垂直载荷、路面颠簸带来的冲击载荷，以及转向过程中产生的侧向扭力，因此结构设计上优先保障整体刚性与转动稳定性。从功能特性来看，该结构采用双层法兰盘布局，上下法兰盘面均匀分布多组安装孔位，用于穿接辐条帽头，将轮圈传递的载荷均匀分散到整个中心基体上，避免局部应力集中导致的结构变形；中心位置设计有阶梯式通孔结构，可适配对应规格的轮轴穿装，阶梯轴肩能够实现轴向定位，防止轮组在骑行过程中出现轴向窜动；法兰盘与中心轴套之间设置十字形加强筋结构，在不额外增加整体重量的前提下大幅提升结构抗扭、抗弯性能，兼顾轻量化与结构强度需求。设计过程中优先遵循完全定位原则，通过中心孔的圆柱面配合、轴肩的轴向限位、法兰孔的周向固定，实现零件在装配状态下的六个自由度完全约束，避免装配后出现旷量；安装边界方面，双层法兰的外径尺寸适配常规26寸、27.5寸自行车轮组的辐条排布角度，法兰间距匹配标准辐条的交叉编法角度要求，中心通孔的内径尺寸符合民用自行车通用轮轴的直径规格，无需额外改装即可直接适配多数常规自行车架的安装开档尺寸，整体结构的圆角过渡设计也有效降低了应力集中风险，提升长期使用的疲劳强度，能够适配日常通勤、轻度越野等多种骑行场景的使用需求。
