工业真空系统成套设备三维设计

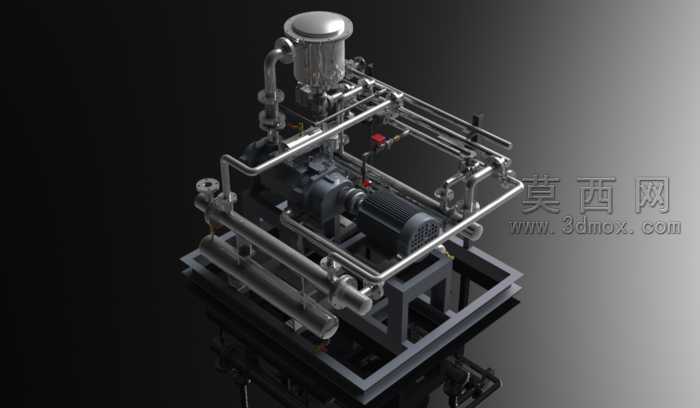

本套工业真空系统三维模型采用专业三维建模软件完成全参数化设计，整体结构按照工业现场实际布局进行1:1比例还原，完整覆盖真空获取、管路输送、动力驱动、支撑承载四大功能模块。建模过程中首先对核心真空发生泵体进行精细化结构绘制，还原泵体内部的叶轮腔、密封端盖、连接法兰等细节结构，同时匹配驱动电机的安装接口，保证动力传输部分的装配精度符合机械设计标准。管路系统部分采用扫掠建模方式完成不同通径的不锈钢管道绘制，精准还原管道的弯折弧度、法兰对接位置、阀门安装点位，同时对管道上的压力表、控制阀、快接接头等附属元件进行独立建模，保证每个零部件的尺寸比例与工业实际选型一致。机架部分采用型钢焊接结构的建模逻辑，还原底部支撑框架的型材拼接方式、地脚安装板的开孔位置、上层设备的固定支座结构，同时对机架的承重受力点进行结构强化设计，保证整套设备放置的稳定性。材质渲染阶段针对不同部件匹配对应工业材质，泵体与电机部分采用铸铁哑光金属材质，管道部分采用抛光不锈钢金属材质，机架部分做防锈喷漆的哑光深灰材质，阀门手柄采用红色工程塑料材质，通过材质区分清晰展现不同部件的功能属性。设计过程中充分考虑设备的维护便利性，预留了泵体检修的操作空间、管道阀门的操作空间，同时优化了管路走向减少流体阻力，整体布局紧凑合理，既满足真空系统的工作性能要求，也兼顾了工业现场的安装、运维需求，模型装配关系完整无干涉，可直接用于方案展示、结构校核以及生产加工参考。
