槽轮式间歇转位分度传动机构设计

　　这套间歇转位机构是自动化生产线中转位工位的核心执行部件，常见于多工位转盘装配设备、包装机械的送料工位、印刷设备的步进输纸单元、机床的自动换刀转台以及轻工机械的间歇送料环节，核心作用是将驱动端的连续匀速旋转运动，转化为输出端的周期性间歇转位动作，满足工位切换时的精准停位、转位过程平稳无冲击的工艺要求，相比棘轮间歇机构，该结构传动更平稳，停位精度更高，适合中高速运转的自动化工位场景。

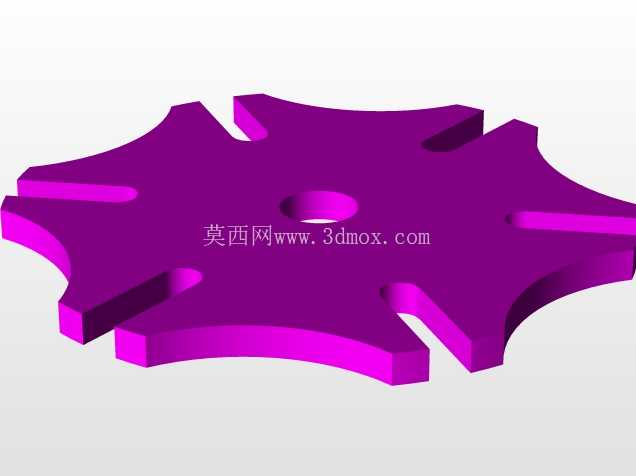

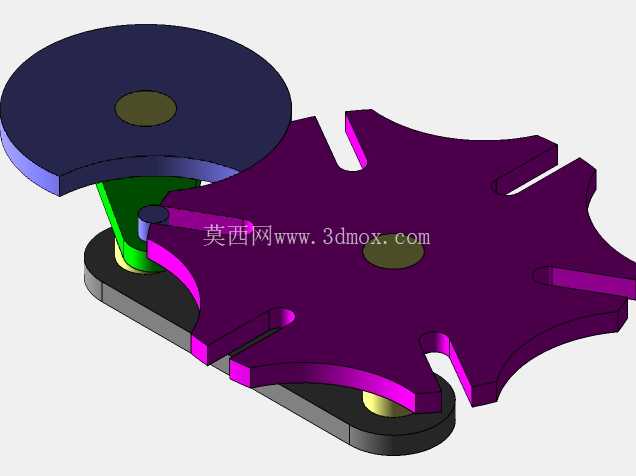

　　从结构组成来看，整套机构包含主动拨盘组件、从动槽轮组件、安装底座三个核心部分，主动拨盘上设置有圆柱锁止弧与拨销，从动槽轮开有径向分布的开口槽，槽数可根据实际工位需求调整，本次呈现的结构为六槽槽轮，对应每次转位60度的分度需求，可适配六工位的转盘布局。主动拨盘连续旋转时，拨销未进入槽轮开口槽的阶段，拨盘上的锁止弧与槽轮的凹弧面完全贴合，将槽轮完全锁止，保证工位停留阶段输出端无窜动；当拨销转入槽轮的径向开口槽时，锁止弧同步脱离配合，拨销推动槽轮转动设定角度，待拨销转出开口槽后，锁止弧再次进入配合位置，槽轮停止转动并保持锁止状态，完成一次完整的间歇转位动作。

　　设计过程中首先需要匹配工位节拍要求，确定槽轮的槽数与拨盘的转速，槽数越少，单次转位的角加速度越大，运转时的冲击载荷越高，因此高速工况下通常会选择槽数更多的结构，但槽数过多会导致槽轮整体直径增大，机构整体占用空间提升，需要结合设备的安装空间做平衡。其次要校核拨销与槽轮开口槽的配合间隙，间隙过小会导致传动卡滞，加工装配精度要求过高，间隙过大则会导致转位到位时存在反向间隙，停位精度不足，通常根据转位精度要求将配合间隙控制在0.02-0.05mm区间。锁止弧的配合面需要做贴合度校验，保证锁止阶段槽轮无周向窜动，避免工位停留阶段出现位置偏移，影响加工或装配精度。

　　安装边界方面，整套机构采用底板安装方式，底座上预留有对应主动轴、从动轴的轴承安装位，主动轴输入端可连接伺服电机、减速电机等驱动部件，从动轴输出端可直接连接工位转盘、送料辊等执行部件。设计时需要注意主动轴与从动轴的中心距公差，中心距偏差过大会导致拨销进入槽轮时出现卡滞或撞击，加速部件磨损，通常中心距公差控制在IT7级精度范围内。槽轮与拨盘的轴向位置需要做定位设计，通过轴肩、挡圈等结构保证拨销与槽轮的槽位处于同一平面，避免出现轴向错位导致的传动失效。

　　实际应用中，这类机构的维护成本较低，运动部件仅需定期加注润滑脂即可保证长期稳定运行，相比采用伺服电机配合减速机做间歇分度的方案，该纯机械结构的成本更低，抗干扰能力更强，不会出现电气控制故障导致的节拍紊乱问题，适合在工况相对恶劣、对可靠性要求较高的生产场景中使用。设计建模时需要重点关注拨销进入和退出槽轮瞬间的运动轨迹校验，避免出现运动干涉，同时要对转位过程中的角加速度做仿真分析，优化拨销的直径与槽轮的槽口圆角参数，降低转位启停阶段的冲击载荷，延长部件的使用寿命。对于有不同分度需求的场景，仅需更换对应槽数的槽轮与匹配的拨盘即可快速调整分度角度，无需改动整体安装结构，具备较强的通用性，可快速适配不同工位数量的自动化设备需求。
