手摇齿轮传动绞车结构三维设计

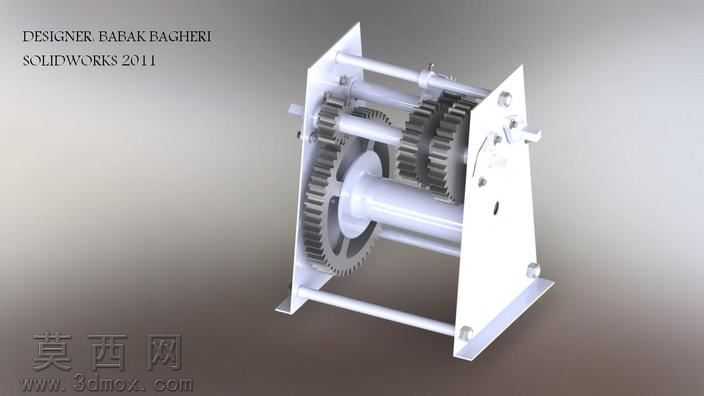

本作品为手摇式齿轮传动绞车的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对两侧立式安装支架进行基准定位，确定支架上各轴孔的同轴度公差基准，依次完成卷筒轴、中间传动轴、手摇输入轴的轴类零件建模，针对轴上的平键槽、轴肩定位结构做了精确的特征还原，保证后续齿轮、卷筒的装配定位精度。齿轮组部分按照传动比匹配要求，分别构建了大直径从动齿轮、中间过渡双联齿轮、手摇端主动小齿轮，建模过程中对渐开线齿形做了参数化生成，还原齿顶高、齿根高、齿距等标准齿轮参数，保证齿轮啮合时的齿侧间隙符合机械设计规范，同时对齿轮端面的减重孔、轮毂定位凸台做了细节刻画。卷筒部分采用空心筒体加两端挡边的结构设计，建模时预留了钢丝绳缠绕的容绳空间，筒体与从动齿轮通过平键实现周向固定，保证动力传递的可靠性。整体装配完成后添加了同轴度、齿轮啮合间隙、轴系转动自由度的配合约束，可实现手摇输入下的齿轮减速传动，带动卷筒完成收卷动作。渲染阶段采用金属材质赋予支架、轴类、齿轮零件，还原钢制机械零件的哑光金属质感，对支架安装底板的安装孔做了沉头结构还原，各零件的棱边做了符合实际加工的倒角处理，避免尖锐棱边的不真实感。设计思路围绕手动牵引起重的实用场景展开，采用多级齿轮减速结构放大人手输入的扭矩，在保证结构紧凑的前提下实现足够的牵引力，两侧支架采用立式平行安装结构，通过横向连接杆件提升整体框架的结构刚度，避免受载时支架出现变形，手摇端预留了摇柄安装接口，可外接摇柄实现动力输入，整体结构无冗余零件，所有传动部件均做了定位限位设计，避免运转过程中出现零件窜动问题，可直接用于手动绞车的结构原理演示、非标绞车产品的设计参考，也可用于机械原理课程的传动结构教学案例。
