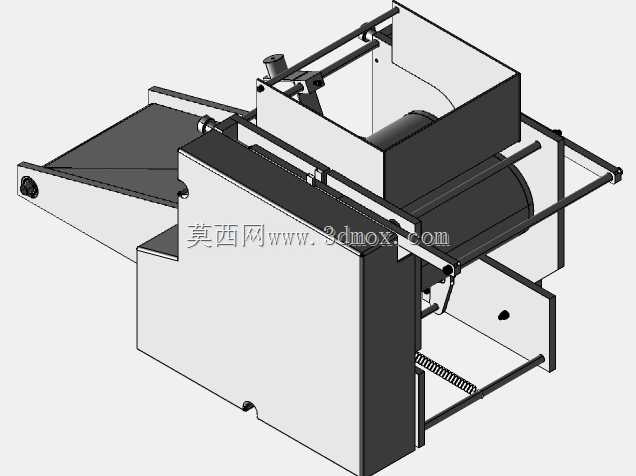

食品加工用粉饼压制成型设备结构设计

这款粉饼成型设备主要面向食品加工领域的粉料压制成型工序，常见于米面制品、代餐粉块、压缩茶饼等产品的生产场景，能够将预处理完成的粉状原料连续压制成规格统一的饼状成品，适配中小型食品加工厂、作坊式生产单位的批量加工需求，也可作为食品生产线的前端成型单元，衔接后续的烘烤、包装等工序。设备整体采用卧式布局设计，入料端设置倾斜导料板，可承接上游输送设备送入的粉料，无需额外配置高位进料平台，有效降低生产线的整体搭建高度，减少厂房空间占用。设备核心的压制成型机构采用辊压结合平压的复合结构，先通过对辊结构完成粉料的初步压实排气，避免成品内部出现孔隙不均、松散开裂的问题，再经过平压工位完成最终定型，保证成品的厚度、密度一致性，成型后的饼坯通过末端输送结构自动送出，可直接衔接下一工序的输送线，无需人工中转取料。设备的机架采用方管焊接结构，整体刚性充足，可承受连续压制过程中的交变载荷，长时间运行不易出现结构变形，各功能模组采用模块化安装设计，压辊、导料槽、成型模腔等易接触物料的部件均采用快拆结构设计，日常清洁、易损件更换无需复杂工具，可快速完成拆装维护，符合食品加工设备的卫生清洁要求。设备的驱动组件集中布置在机架侧方，设置有独立的防护外罩，既可以避免生产过程中粉料飞溅进入传动结构造成磨损，也能防止操作人员误触运动部件，提升设备运行的安全性。从安装边界来看，设备整体长度适配常规车间的工位排布宽度，入料端与出料端的接口尺寸可匹配多数常规食品输送线的对接标准，无需对现有生产线做大规模改造即可完成安装接入，设备底部设置有可调支撑脚，可根据地面平整度调整设备水平度，保证压制过程中受力均匀，避免出现成品厚薄不均的问题。在功能设计上，设备预留了压制压力、输送速度的调节空间，可根据不同粉料的特性、不同成品的规格要求调整参数，适配多品类产品的生产需求，无需更换核心结构即可完成不同规格粉饼的生产切换，提升设备的通用性，帮助生产单位降低设备投入成本。
