嵌入式工业触控显示终端结构设计

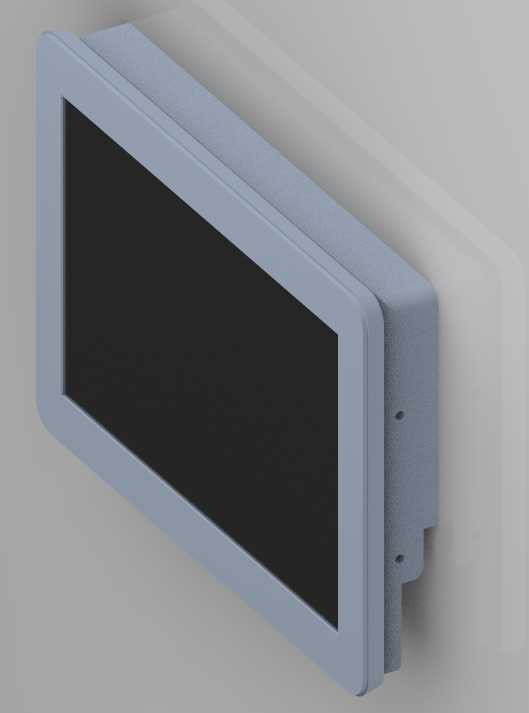

　　在工业现场的人机交互场景里，这类嵌入式触控显示终端是产线工位、设备控制柜、检测台架上的核心交互载体，操作人员通过它完成设备参数调整、运行状态查看、故障信息调取、生产数据录入等操作，直接衔接设备控制层与现场操作端，是工业自动化系统里不可或缺的人机接口部件。从实际使用场景来看，这类终端常被嵌入安装在各类工业设备的面板上，比如自动化生产线的主控柜、包装设备的操作侧、检测仪器的操控面板、物流分拣线的工位终端，安装时需要在设备面板上开出对应尺寸的嵌装槽位，依靠壳体侧边的安装孔配合紧固件完成固定，安装后前端面与设备面板保持齐平，既避免突出部位被现场物料、工具磕碰，也能减少粉尘、切削液从安装缝隙渗入设备内部的风险。

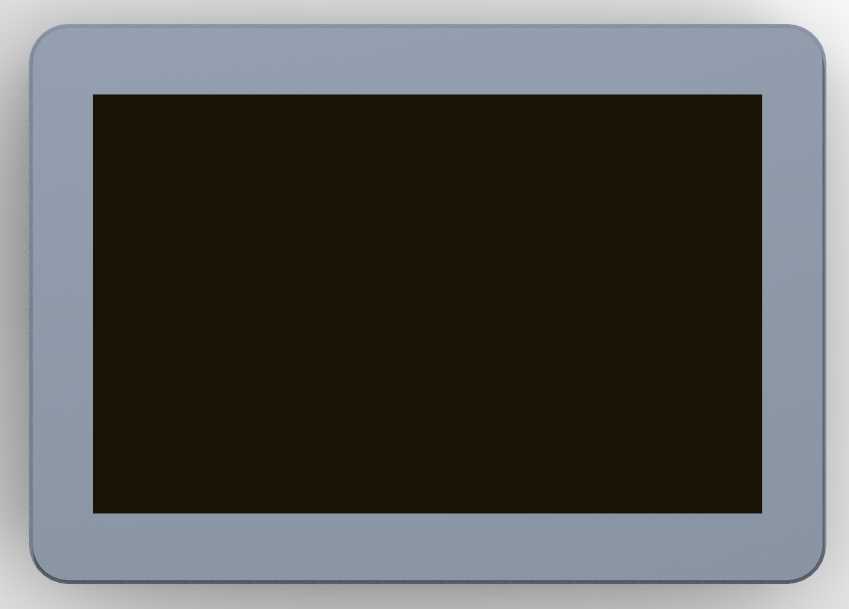

　　从结构设计思路来看，这款终端采用前后壳体扣合的拼接结构，前端面做了一圈凸起的围边，围边内侧预留了屏幕安装的定位槽，屏幕装配时可以直接嵌入槽位，依靠槽位的台阶面完成Z向定位，减少装配时的调整工作量，同时围边高出屏幕表面一定距离，能在终端受到正面外力冲击时先接触围边，避免屏幕直接受力碎裂。壳体侧边预留的安装孔位做了沉台设计，紧固件安装后头部不会突出壳体表面，保证安装后侧边与嵌装槽侧壁贴合紧密，不会出现晃动间隙。壳体后侧做了内收的台阶结构，这个台阶的尺寸与面板开孔尺寸匹配，安装时台阶面直接抵在面板内侧，配合前端围边的限位，不需要额外做定位工装就能快速完成装配对位，适合现场设备改造时的快速安装作业。

　　从功能特性来看，这类触控显示终端整合了显示输出与触控输入功能，不需要额外搭配鼠标、键盘等外接输入设备，操作人员直接在屏幕上点击、滑动就能完成操作，适合工业现场戴劳保手套的操作场景，屏幕表面做了防眩光处理，在车间顶部照明、户外自然光照射的环境下也能清晰显示内容，不会因为反光导致操作人员看不清屏幕参数。壳体采用硬质工程塑料材质，具备基础的耐油、耐弱酸弱碱腐蚀能力，能适应机加工车间、装配车间、包装车间等常规工业现场的环境，不会因为日常接触切削液、润滑油、车间粉尘就出现壳体老化脆裂的问题。

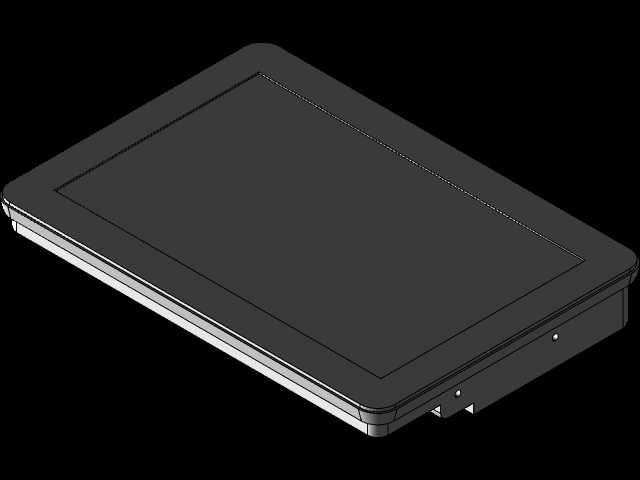

　　从安装边界与尺寸设计来看，这款终端的整体外形为长条形矩形结构，长宽比例适配常规工业设备的面板布局，不会占用过多的面板安装空间，后侧的内收台阶尺寸比前端面小一圈，对应的面板开孔尺寸需要与后侧台阶的外轮廓尺寸保持匹配，单边预留0.2-0.5mm的安装间隙，既方便安装时顺利嵌入，也不会因为间隙过大导致安装后出现晃动。壳体后侧预留了接线端口的安装空间，安装完成后接线端口位于设备柜体内部，方便与PLC、传感器、控制器等设备完成接线，同时柜体内的走线不会暴露在外侧，既美观也能避免线缆被外力拉扯损坏。屏幕的显示区域占前端面的比例较高，在有限的外形尺寸下尽可能扩大显示面积，能同时显示更多的设备运行参数、状态指示灯信息，减少操作人员翻页查看的操作频次，提升现场操作效率。

　　在实际选型应用时，需要注意这类嵌入式终端的安装深度，要提前核算控制柜内部的可用空间，保证终端嵌入后后侧的接线、散热空间充足，不会与柜体内的其他电气元件、走线槽产生干涉。壳体上的安装孔位间距是标准化设计，适配市面上多数工业控制柜的面板安装孔位布局，替换老旧终端时不需要重新在面板上打孔，能直接完成替换安装，减少设备改造的工作量。前端面的围边做了圆角过渡处理，没有尖锐的棱角，操作人员在设备旁操作时不会被边角划伤，符合工业设备的安全设计要求。从结构强度来看，壳体的壁厚设计均匀，既不会因为壁厚过薄导致装配后出现变形，也不会因为壁厚过厚造成材料浪费、整体重量过大，安装后长时间使用也不会因为面板受力、温度变化出现壳体翘曲，导致屏幕显示异常或者安装缝隙变大的问题。
