航空用哈特韦尔式舱门闩锁结构

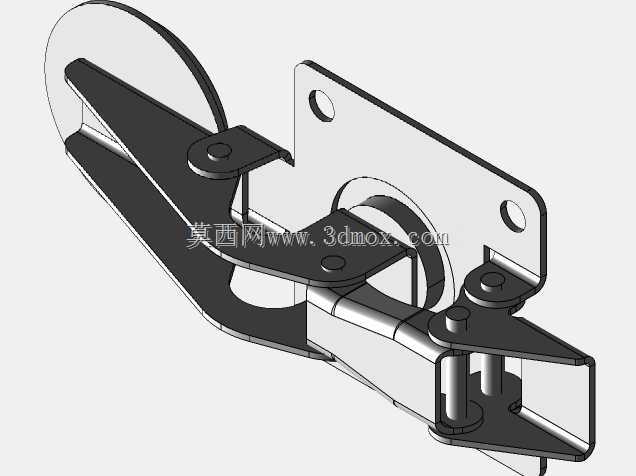

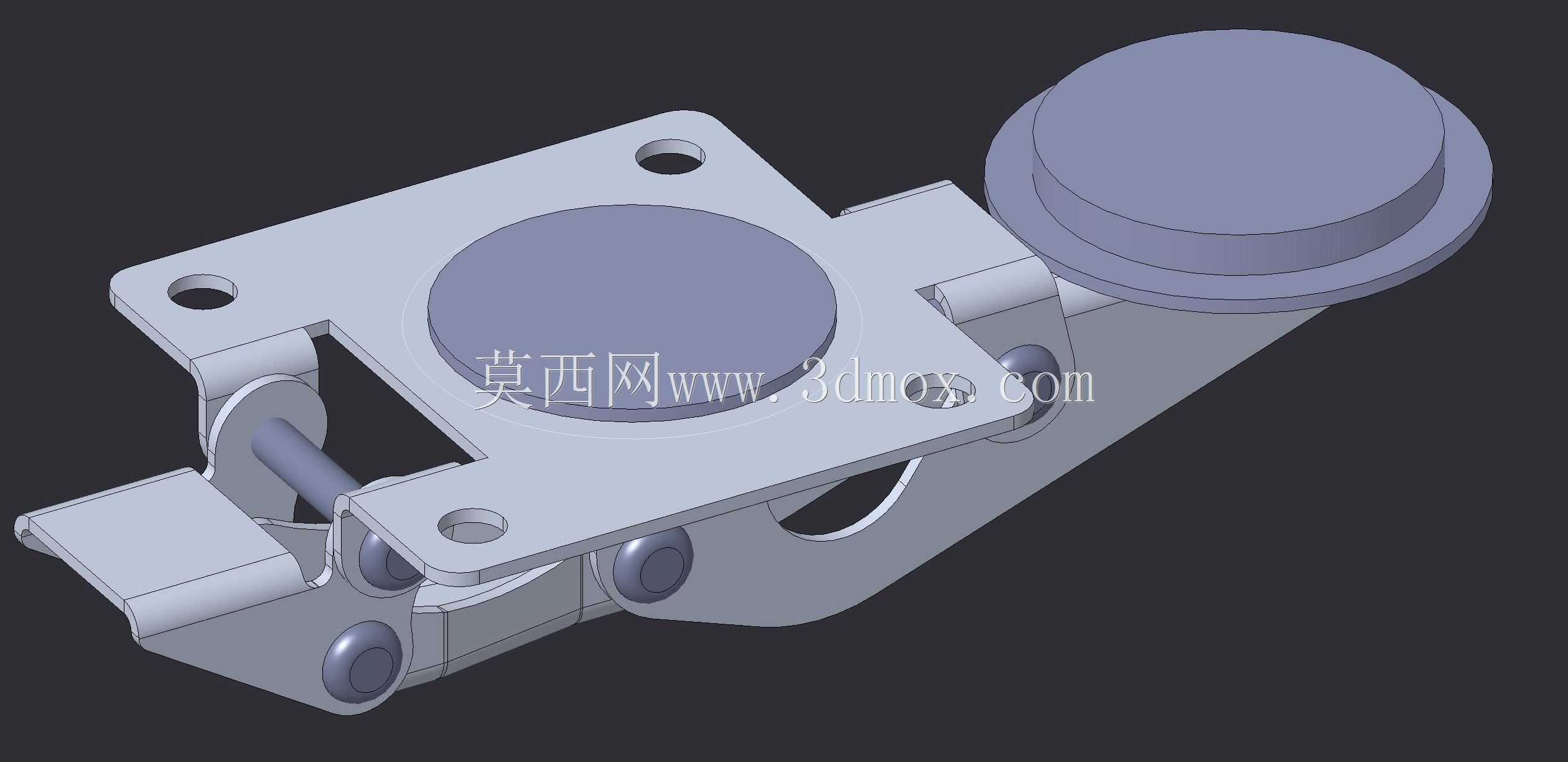

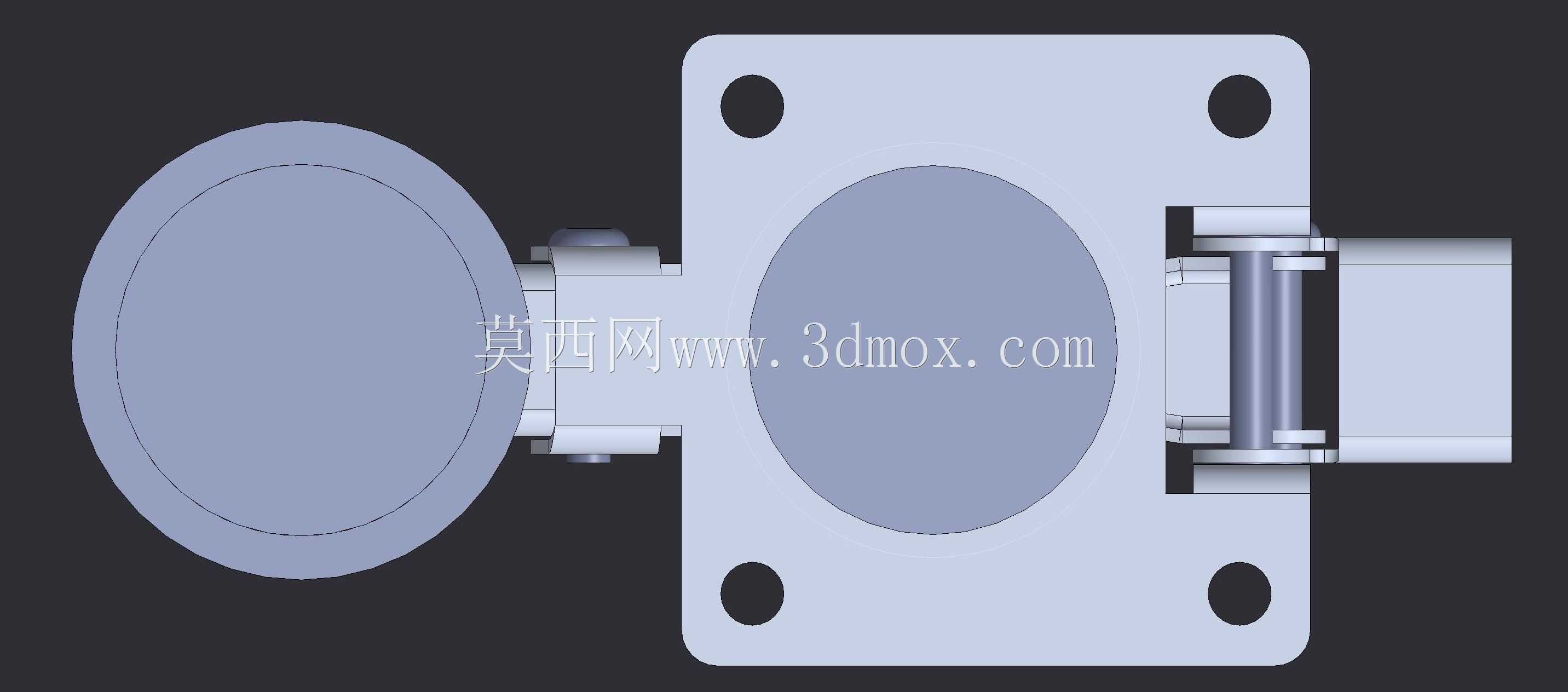

这款闩锁结构主要面向航空航天领域的飞行器舱门锁紧场景，适配民用通航飞机、军用战术机型的检修舱、小型舱门的闭合锁紧需求，在实际装机场景中，需要承受飞行过程中的气动载荷、机身振动带来的持续冲击，同时要满足地勤人员快速启闭、无额外工具操作的使用要求，避免高空飞行中舱门意外松脱引发安全事故。从功能特性来看，该闩锁采用滚轮式触发配合多连杆锁紧的结构逻辑，当舱门推动锁扣接触滚轮时，会带动内部连杆组完成自锁动作，锁止状态下通过连杆的死点位置实现机械防松，不会因为持续振动出现脱锁情况；解锁时仅需要扳动外露的操作拨片，即可带动连杆脱开死点，带动锁钩抬起释放舱门，操作行程短，启闭反馈清晰，地勤人员戴防护手套也能准确操作。设计过程中优先考虑了航空场景的减重需求，整体构件采用钣金冲压+铆接的装配形式，没有冗余的实心结构件，在保证结构强度的前提下尽可能压缩整体重量，所有活动铰接点都采用翻边铆接的工艺，预留了合理的活动间隙，不会因为高空低温环境下的构件形变出现卡滞问题。安装边界上，锁体主体的安装板预留了两个圆形安装孔，可通过铆钉或者螺栓直接固定在舱门对应的机身框梁位置，安装孔的孔位公差适配航空通用的安装基准，不需要额外做定制化的安装位加工；锁体闭合状态下的整体外轮廓不会突出机身蒙皮的理论外形，避免飞行过程中产生额外的气动阻力，锁钩的扣合深度经过匹配设计，扣合后与舱门的配合间隙控制在合理范围，既不会因为间隙过大出现舱门晃动，也不会因为间隙过小导致舱门热胀冷缩后无法正常锁止。结构上所有的钣金边缘都做了倒角去毛刺处理，避免安装和操作过程中划伤操作人员，外露的滚轮采用耐磨材质，长期反复启闭也不会出现过度磨损导致的锁止间隙变大问题，整体结构没有易损的小尺寸弹性零件，在航空场景的维护周期内不需要频繁拆检修理，能够满足飞行器长航时、复杂工况下的使用要求。
