三相电流电压赫兹组合数显仪表

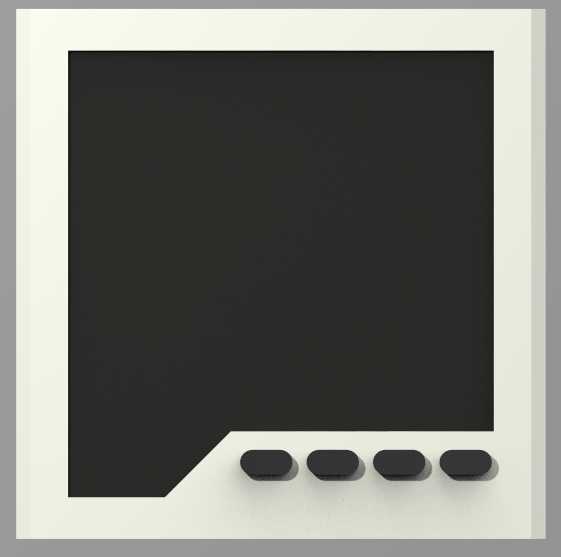

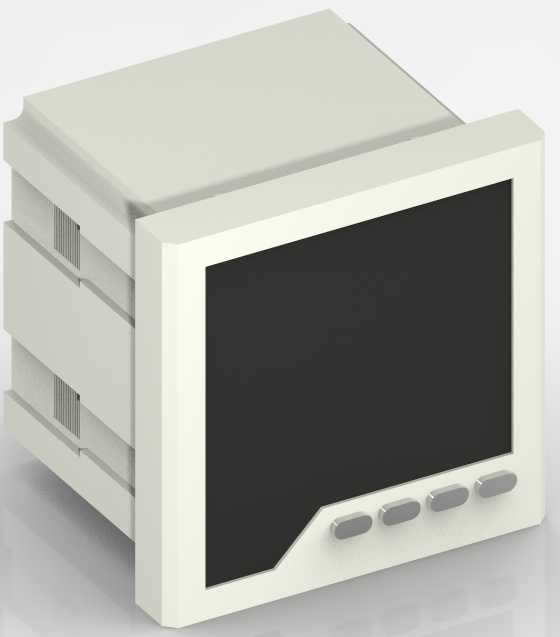

　　这款盘装式电力测量仪表，主要应用于低压配电进线柜、电容补偿柜、工业设备控制柜的面板安装场景，替代传统分体式指针电流表、电压表、频率表，单台设备即可完成三相回路的电流、电压、工频频率参数的实时采集与数值显示，大幅缩减柜内面板开孔数量，简化柜面布线逻辑。从结构设计来看，整体采用嵌入式安装的方体造型，前面板为正方形显示区域，边框做了窄边处理，显示区域占据面板七成以上面积，保证运维人员在3米外的巡检通道即可清晰读取数值；面板下方排布四颗实体操作按键，按键采用下沉式圆弧凸起设计，按键间距预留8mm以上操作空间，避免戴绝缘手套操作时出现误触，按键表面做了防滑纹理处理，长期按压不会出现打滑问题。壳体部分采用阻燃ABS材质注塑成型，

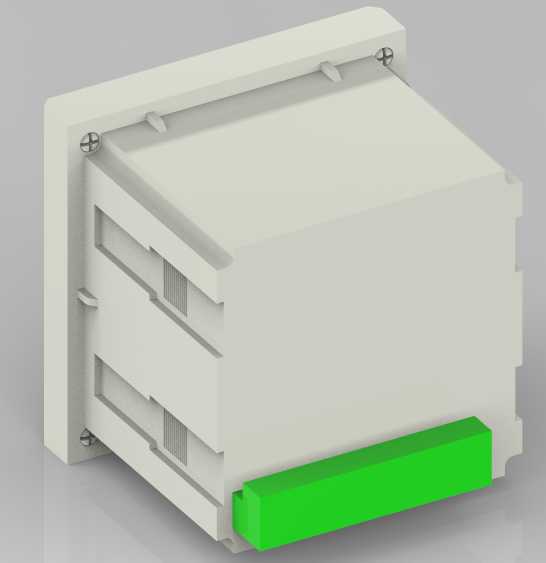

　　侧面设计有错落的散热格栅，格栅开口方向朝向柜体内部，避免柜面清洁时液体顺着缝隙流入壳体内部，同时格栅的筋条做了错位排布，在保证散热通风面积的前提下，阻挡柜内布线时脱落的铜丝、线头等异物进入仪表内部造成电路短路。安装边界方面，这款仪表适配标准96型柜面开孔尺寸，开孔公差控制在±0.5mm范围内，壳体插入深度控制在100mm以内，适配厚度1.5mm到3mm的冷轧钢板柜面安装，安装时通过壳体两侧的弹性卡扣即可完成快速固定，不需要额外加装固定支架，单人即可完成柜面安装作业，相比传统螺丝固定的仪表，安装效率提升60%以上。接线端位于壳体尾部，端子排布采用强弱电分离设计，电压采样端子与电流采样端子之间设置绝缘隔离筋，

　　避免高压回路串入弱电回路造成采样芯片损坏，端子采用螺丝压接结构，适配0.5到2.5平方毫米的多股铜芯线接入，每个端子的压接扭矩设置为0.5N·m，既保证导线压接牢固不会出现虚接发热，也不会因为扭矩过大压断铜丝。从功能设计逻辑上，这款仪表的采样电路采用三相独立采样通道，不需要外接额外的电流互感器变比设置模块，通过面板按键即可完成变比参数、显示刷新频率、超限报警阈值的设置，显示数值的刷新频率设置为1秒每次，既保证数值显示的实时性，也不会因为回路瞬时干扰出现数值跳变影响运维人员判断。仪表的供电回路采用宽电压设计，适配AC85V到AC265V的交直流供电回路，不需要根据现场供电电压单独选配供电模块，适配不同电压等级的配电柜体使用。

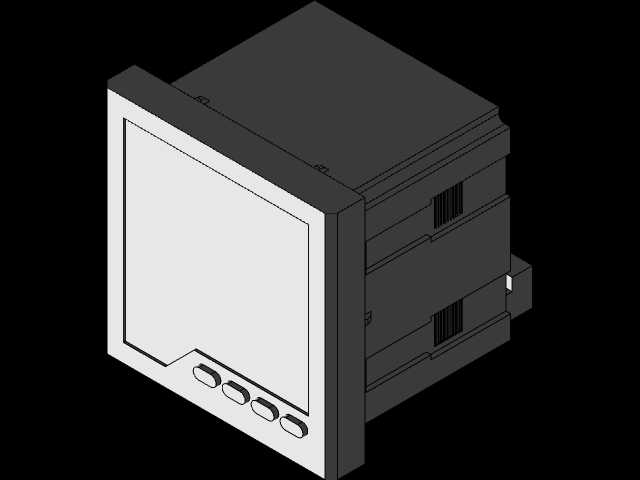

　　在实际工程应用中，这类组合仪表常与多功能电力仪表搭配使用，在一般的电机控制回路、馈线回路中安装该款组合仪表完成基础电参量测量，在重要的进线回路、母联回路安装具备计量、通讯功能的高端电力仪表，在满足配电监测需求的前提下，大幅降低成套柜体的元器件采购成本。建模过程中，对前面板的显示区域做了分层处理，外层为透明PC防护面罩，面罩与边框之间做了0.2mm的装配间隙预留，模拟实际产品的装配公差，按键部分做了独立的装配体设计，可单独拆分查看按键的复位弹簧、触片结构，壳体侧面的散热格栅做了等距阵列，筋条厚度统一为1.2mm，完全符合注塑件的壁厚设计要求，避免注塑生产时出现缩痕、缺胶问题；尾部的接线端子排做了防呆设计，每个端子旁预留了标识刻印的位置，建模时还原了标识区域的凹槽结构，方便后续做丝印工艺处理。
