工业嵌入式平板触控传感显示终端结构

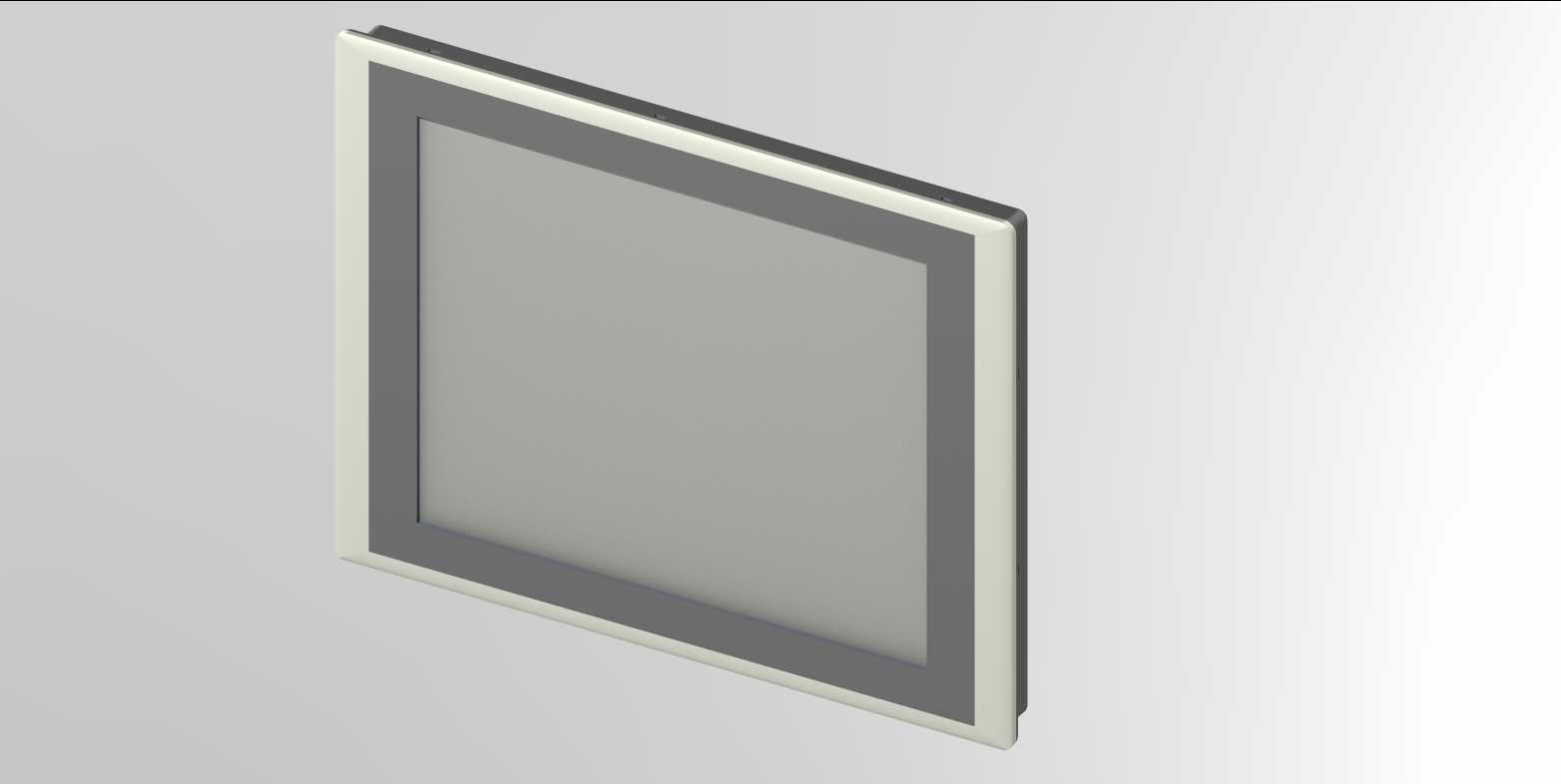

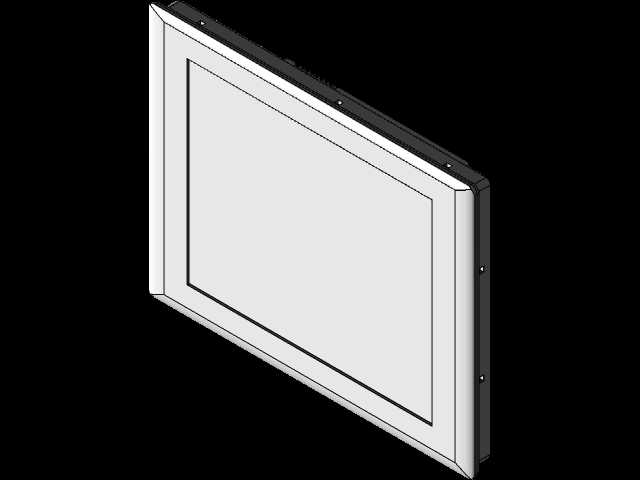

　　这款嵌入式安装的工业触控传感显示终端，主要面向工业现场的设备状态采集、参数可视化交互场景设计，常见应用在生产线工位看板、机床操作侧挂终端、环境监测站数据显示单元、自动化设备人机交互节点等位置，替代传统的分体式按键操作盒与数显表，把传感数据采集、参数设置、状态告警显示的功能整合在同一个终端内，减少现场布线的复杂度。从结构设计来看，整机采用前框嵌入安装的形式，前面板边缘做了窄边齐平处理，安装时可以直接卡入控制柜、设备面板预先开好的安装孔内，前框与安装面贴合后不会突出面板过多，避免现场作业时的磕碰勾挂，也能满足部分洁净车间对设备表面无积尘死角的要求。后部的主体壳体做了分层结构，靠近前框的位置预留了触控屏驱动板、传感信号采集模块的安装空间，

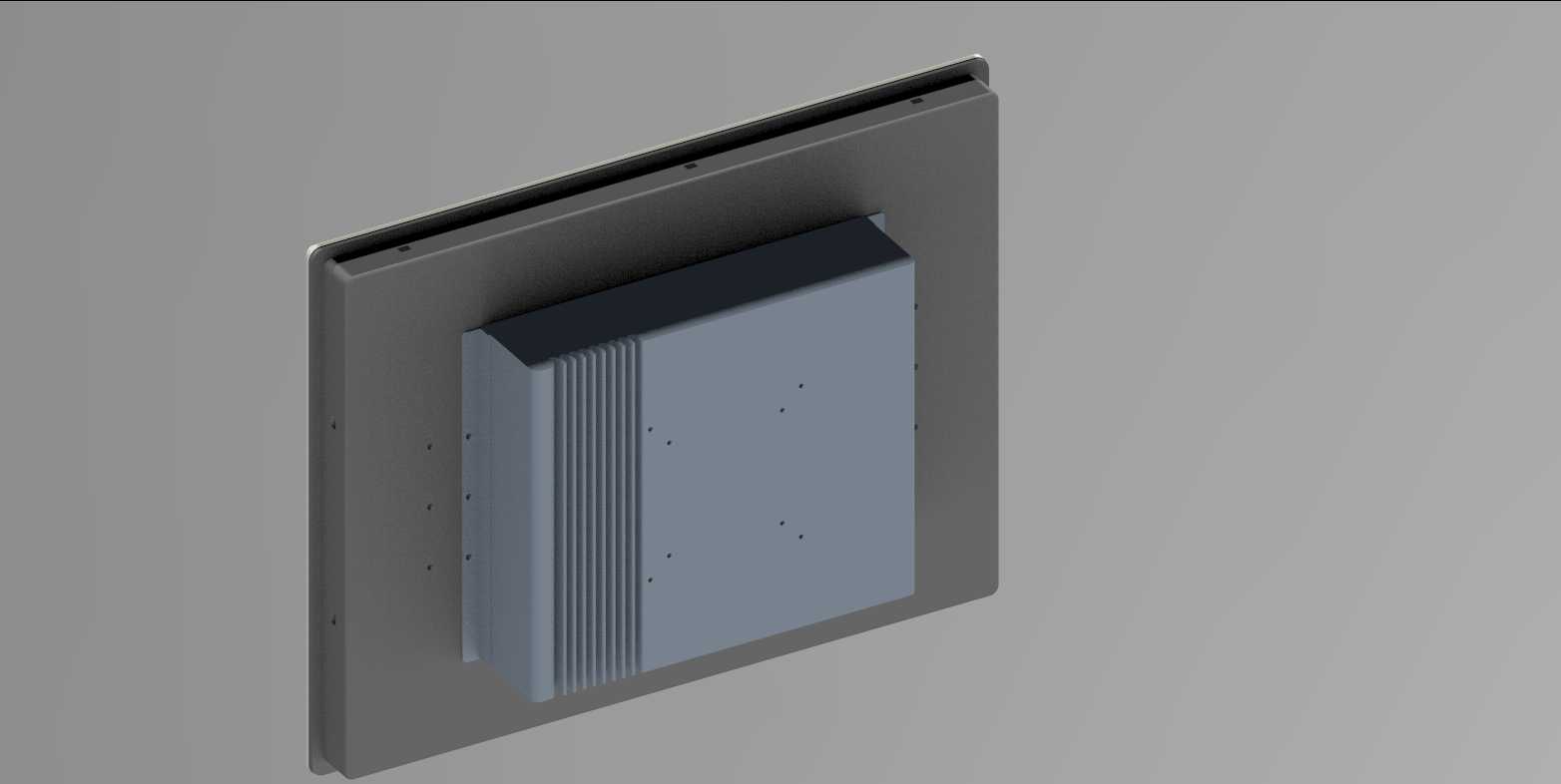

　　后侧凸起的腔体用来放置核心处理板卡与电源模块，壳体侧面设计了竖向的散热筋结构，不需要额外加装散热风扇，依靠壳体本身的金属材质传导热量，就能满足工业现场长时间连续运行的散热需求，同时避免风扇进灰带来的维护问题。安装边界方面，前框的外轮廓尺寸比后部嵌入腔体大出一圈安装止口，止口宽度刚好匹配常规工业控制柜的板材厚度，安装时不需要额外制作转接法兰，直接从面板正面放入安装孔后，从后部用配套的卡扣件锁紧即可，安装孔的公差要求宽松，现场开孔时只需要保证长宽尺寸比后部腔体大2-3mm就能顺利装入，降低现场安装的加工难度。后部腔体的深度控制在常规控制柜内部走线的预留空间范围内，不会因为终端突出过多影响柜内其他元器件的布置，

　　腔体侧面预留了标准的航插接口安装位，可以根据实际使用需求配置电源接口、传感信号输入接口、通讯接口，不需要额外在壳体上二次开孔。功能层面，这款终端集成了传感信号接入能力，可以直接对接现场的温度、压力、位置等各类传感器输出的标准信号，不需要额外加装信号转换模块，触控面板采用工业级电阻式触控方案，戴劳保手套也能正常操作，适配工业现场的作业习惯，前面板的密封结构可以达到常规工业现场的防泼溅要求，应对车间日常的清洁擦拭、少量冷却液飞溅不会出现内部进水损坏的问题。设计过程中优先考虑了现场维护的便捷性，前框与后部壳体采用可拆卸的卡扣加螺丝固定方式，需要检修内部板卡时，不需要把整个终端从安装面板上拆下来，只需要松开前框的固定螺丝就能取下前面板，

　　直接对内部的板卡进行检修更换，减少设备停机维护的时间。壳体的材质选用冷轧钢板做表面喷塑处理，兼顾结构强度与抗干扰能力，金属壳体可以对内部的电路形成有效的电磁屏蔽，减少工业现场复杂电磁环境对传感信号采集精度、触控操作稳定性的影响，避免出现信号跳变、触控误触发的问题。从实际选型适配的角度来看，这款终端的安装尺寸兼容市面上主流的同尺寸嵌入式工控屏的安装开孔，老旧设备改造更换时可以直接替换原有设备，不需要重新对控制柜面板进行开孔加工，降低改造的工作量与成本。
