框架式16KL储运燃料箱三维结构设计

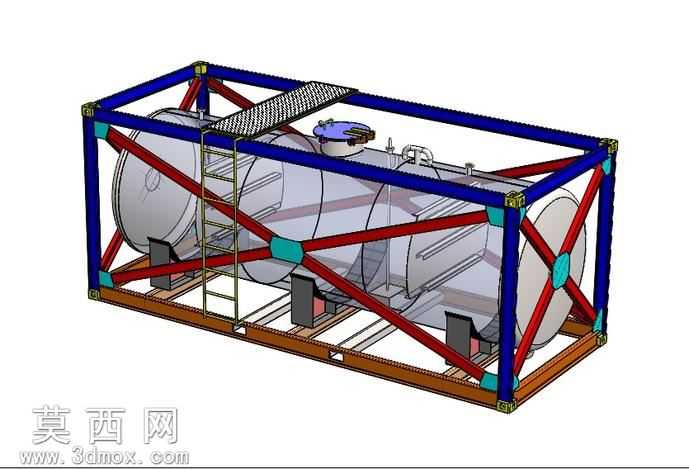

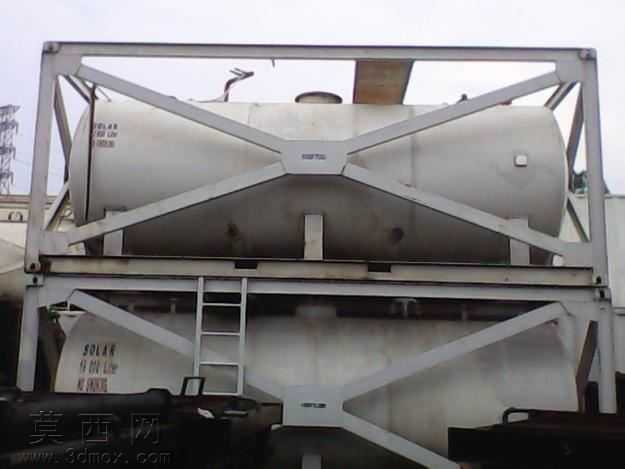

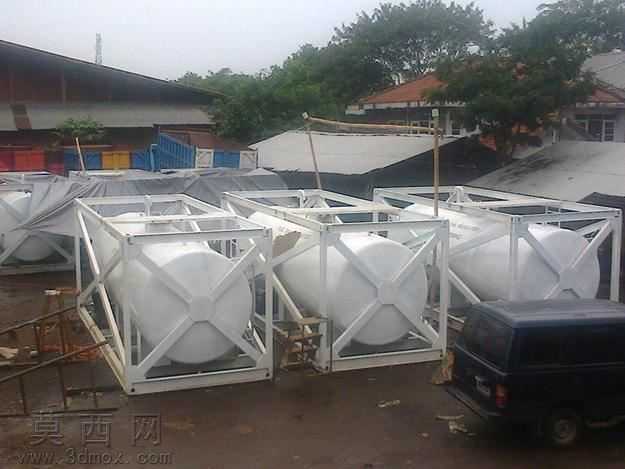

本作品为框架式16KL容量储运燃料箱的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以卧式圆柱形储液罐体为核心主体，按照16千升的容积要求精准计算筒体直径、封头曲率与筒体长度，确保罐体内部容积符合设计指标，罐体顶部设置人孔、注油口、通气阀与液位检测接口，接口位置结合实际加注与运维操作习惯排布，兼顾使用便利性与结构合理性。外围防护框架采用标准集装箱角件作为吊装与堆码的连接节点，框架主体以矩形型钢搭建主承重梁结构，斜向支撑采用红色型钢交叉布置，形成稳定的桁架受力结构，可在储运过程中承受吊装冲击、堆码载荷与运输颠簸产生的交变应力，有效保护内部罐体不受外力碰撞损伤。框架与罐体之间设置带缓冲垫的支撑鞍座，鞍座与罐体接触面贴合筒体弧度，通过螺栓组件实现罐体与框架的刚性连接，同时缓冲垫可吸收运输过程中的振动能量，避免罐体与框架硬接触产生应力集中。框架侧面设置直爬梯连通顶部操作平台，顶部操作平台铺设防滑网板，周边设置防护栏杆，满足运维人员登顶操作的安全要求，罐体底部设置排污口与支撑底脚，配合框架底部的承重梁实现整体结构的平稳放置。材质渲染阶段，罐体主体采用哑光银灰色金属材质模拟碳钢罐体的质感，框架主横梁采用深蓝色涂装材质，斜向支撑采用醒目的红色涂装材质，爬梯与平台采用金属原色防滑材质，角件采用铸钢质感的深灰色材质，不同部件的材质区分清晰，既还原了实际产品的涂装方案，也让整体结构的层次分明，便于观察各部分的装配关系。设计过程中充分考虑罐式储运设备的通用性要求，框架角件位置与标准集装箱吊装、固定接口匹配，可适配现有集装箱运输的吊装、固定与堆码作业体系，无需额外适配工装即可完成多式联运的转运作业；罐体内部设置防波板结构，可减少运输过程中燃料晃动产生的冲击力，提升运输过程的稳定性，整体结构在满足燃料存储容量要求的同时，兼顾了结构强度、运维便利性与运输适配性，完整还原了框架式储运燃料箱的全部结构细节，各部件之间的装配关系清晰，可用于结构展示、工艺拆解与后续的工程优化参考。
