间歇传动式日内瓦槽轮机构

日内瓦机构也被称作槽轮机构，是工业生产场景中应用极为广泛的间歇式传动部件，常见于多工位转台设备、自动化生产线分度单元、包装机械送料工位、电影放映机胶片牵引结构以及各类需要实现周期性间歇转位的机械系统中，核心作用是将驱动端的连续匀速旋转运动，转化为从动端的间歇性步进转动，以此匹配生产流程中工位切换、步进送料、分度定位的实际工艺需求。

这套机构的核心功能特性在于传动过程的运动规律稳定可靠，当主动拨盘上的圆柱销进入从动槽轮的径向导槽时，会带动槽轮完成固定角度的转位动作，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与主动拨盘的外凸锁止弧完全贴合锁止，让槽轮在静止阶段保持精准的定位状态，不会出现惯性窜动或位置偏移，无需额外加装定位锁止结构即可实现稳定的间歇分度效果，整体传动效率高、结构紧凑，运行过程中冲击载荷小，适合中低速的间歇传动工况。

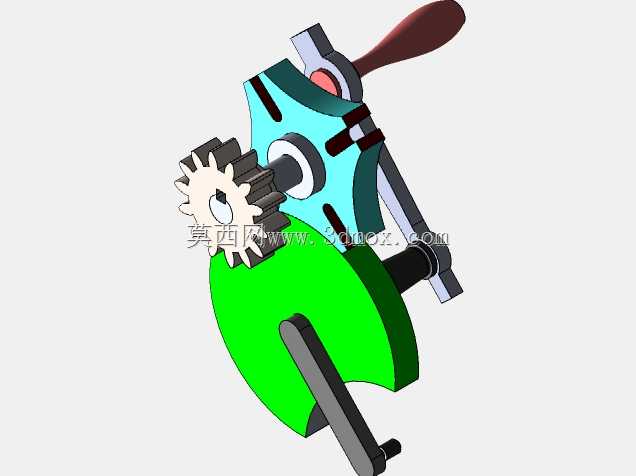

从设计思路来看，这套机构采用了外啮合槽轮的经典结构布局，主动端搭配操作手柄可实现手动驱动演示，也可适配电机驱动实现自动化运行，槽轮的槽数设计为四槽结构，对应每次转位完成90度的分度动作，可匹配四工位的自动化生产需求，拨盘与槽轮的中心距经过精准校核，确保圆柱销进出导槽时的运动轨迹顺滑无卡滞，锁止弧的配合间隙经过优化，既保证静止阶段的锁止可靠性，又避免转动过程中出现不必要的摩擦损耗。

在外形尺寸与安装边界方面，整套机构采用扁平化的层叠安装结构，所有传动部件均布置在同一安装平面内，整体径向尺寸紧凑，轴向厚度较小，可直接嵌入各类设备的安装腔体内，安装底座预留了标准化的固定孔位，可直接通过螺栓固定在设备安装面板上，输入端与输出端的轴伸尺寸符合通用机械传动的安装标准，可直接搭配联轴器、同步带轮等传动部件与动力源或执行端连接，无需额外定制转接结构，适配性较强。
