十通道压电式雾化发生集成基座结构

该结构为多通道集成式压电雾化基座，主要应用于小型造景雾森系统、桌面加湿装置、小型消杀喷雾设备、实验类气雾发生场景，可同时搭载十枚压电雾化片，实现单模块多点位均匀出雾的使用需求，相比单雾化片结构，在同等安装空间下可将出雾量提升数倍，同时避免多独立雾化模块拼接带来的管路杂乱、安装定位偏差、密封一致性差的问题。

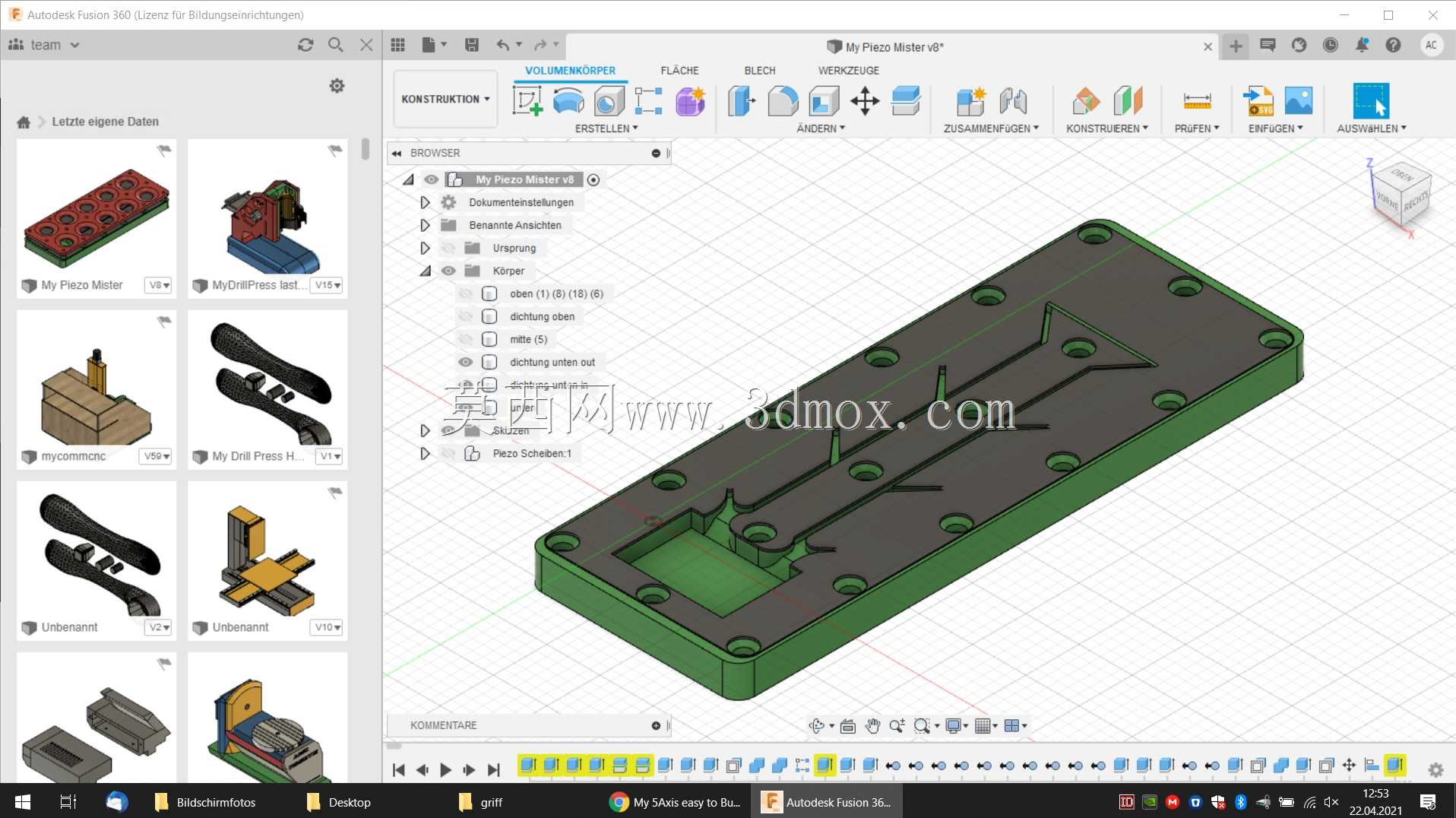

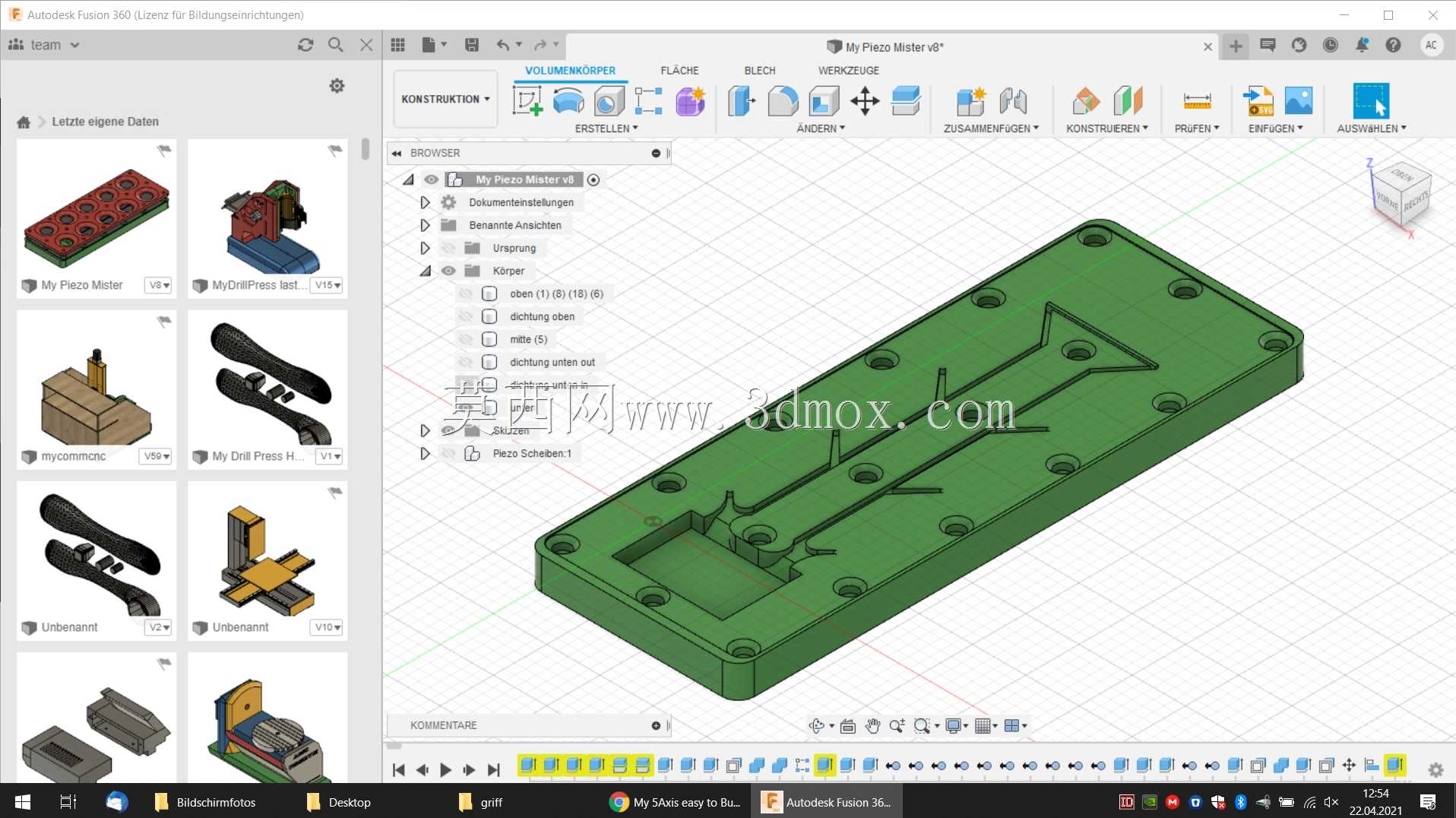

从实际用途来看，该基座承担了雾化片安装定位、内部流道输送、整体结构固定的多重功能，基座内部设计有连通的流体通路，可将输入的液体均匀分配至每一个雾化片安装位，避免各点位供液不均导致的部分雾化片干烧、出雾量差异过大的问题；每个雾化片安装位都设计有定位沉台与密封槽，可保证雾化片安装后与基座贴合紧密，防止液体渗漏，同时保证雾化片的振动面处于合理的液面高度区间，适配不同功率压电雾化片的工作要求。

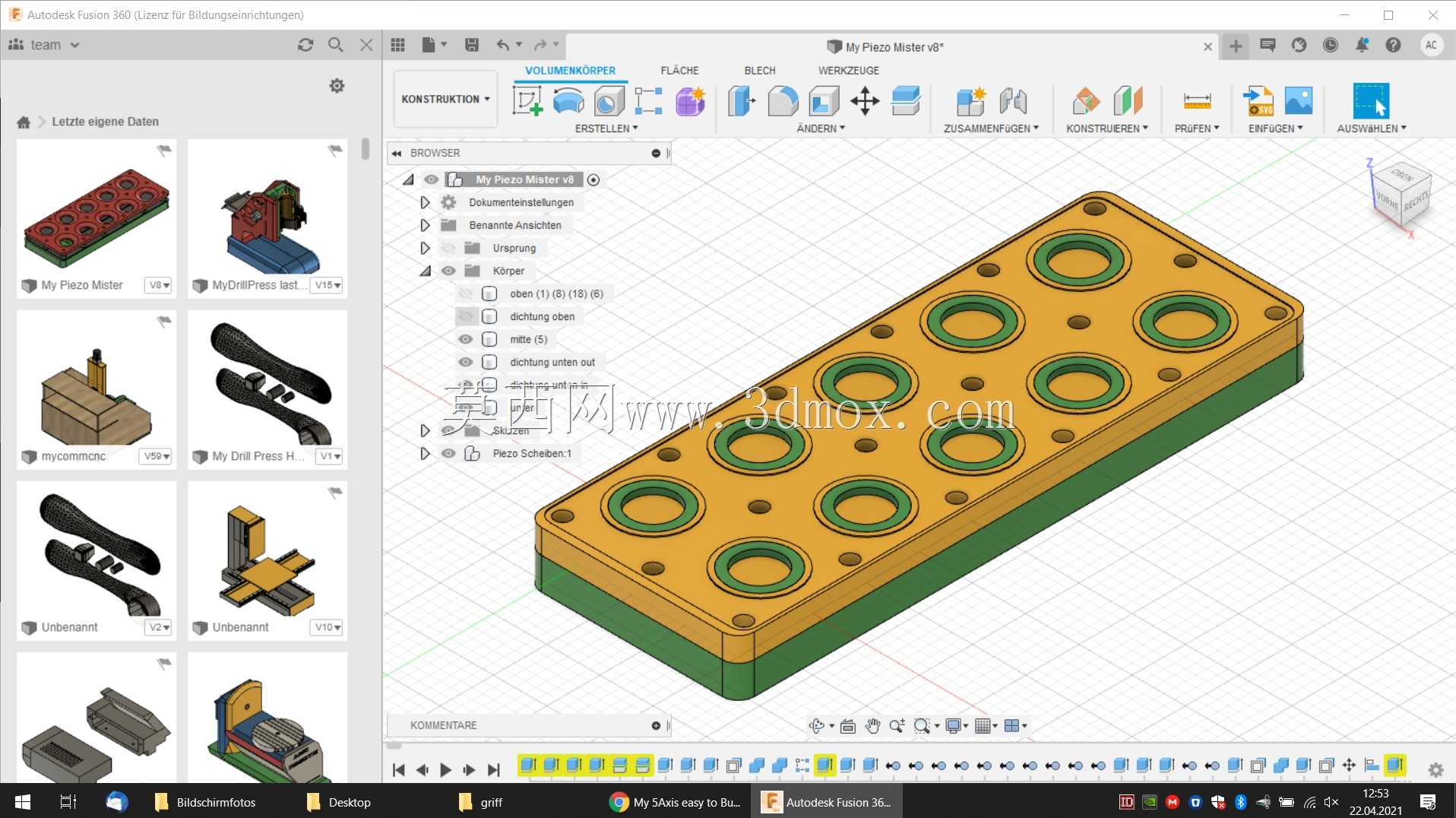

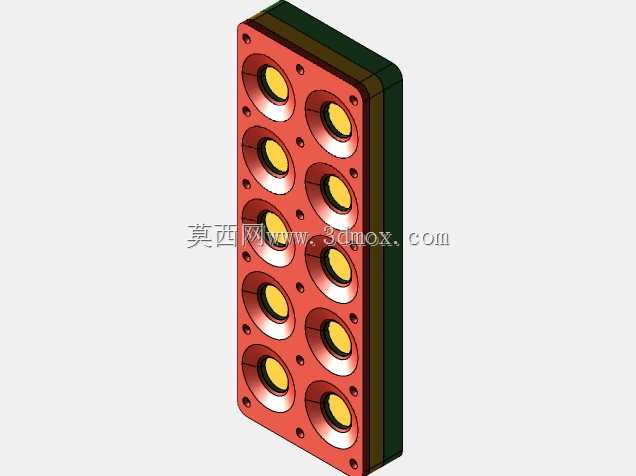

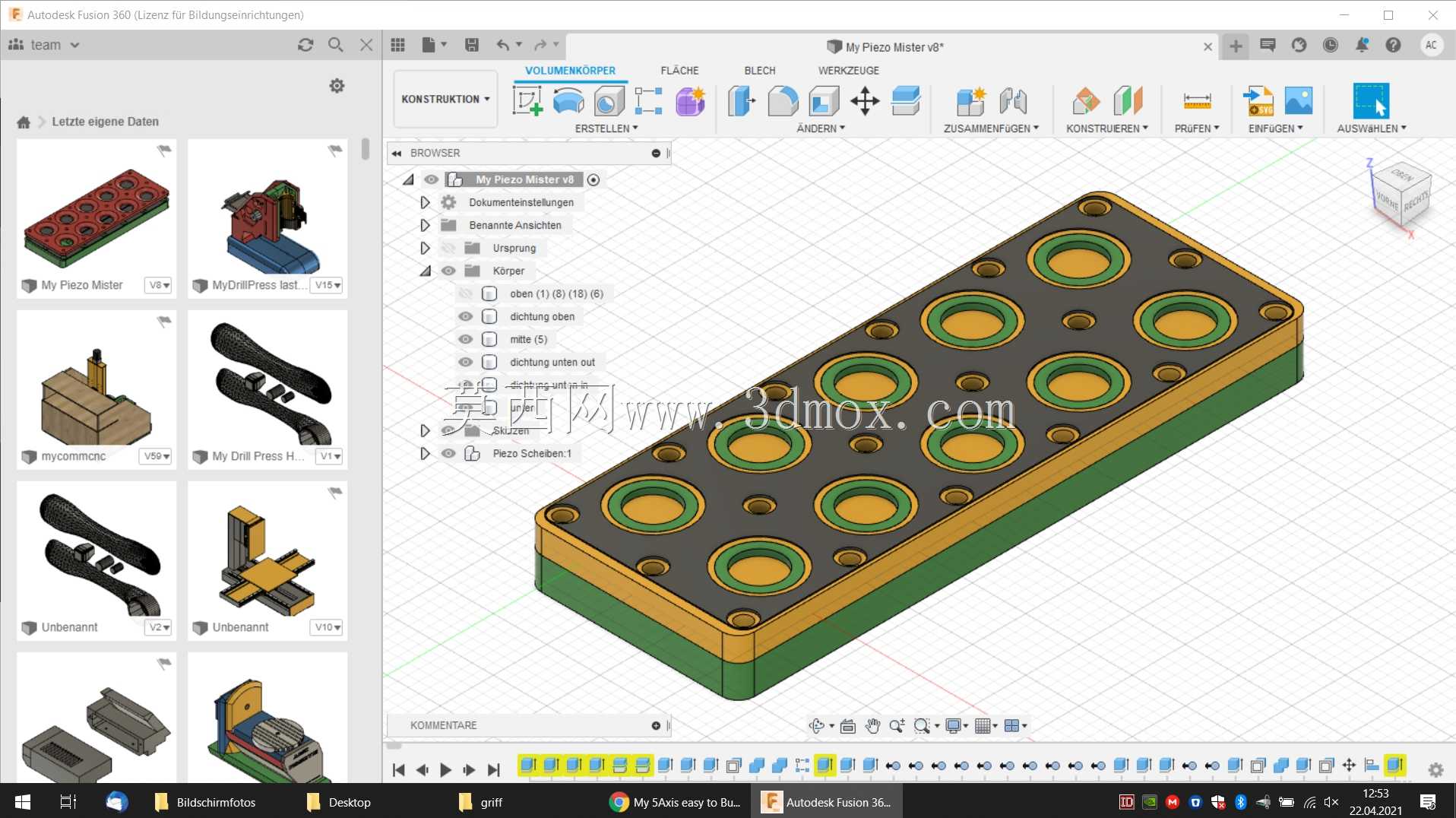

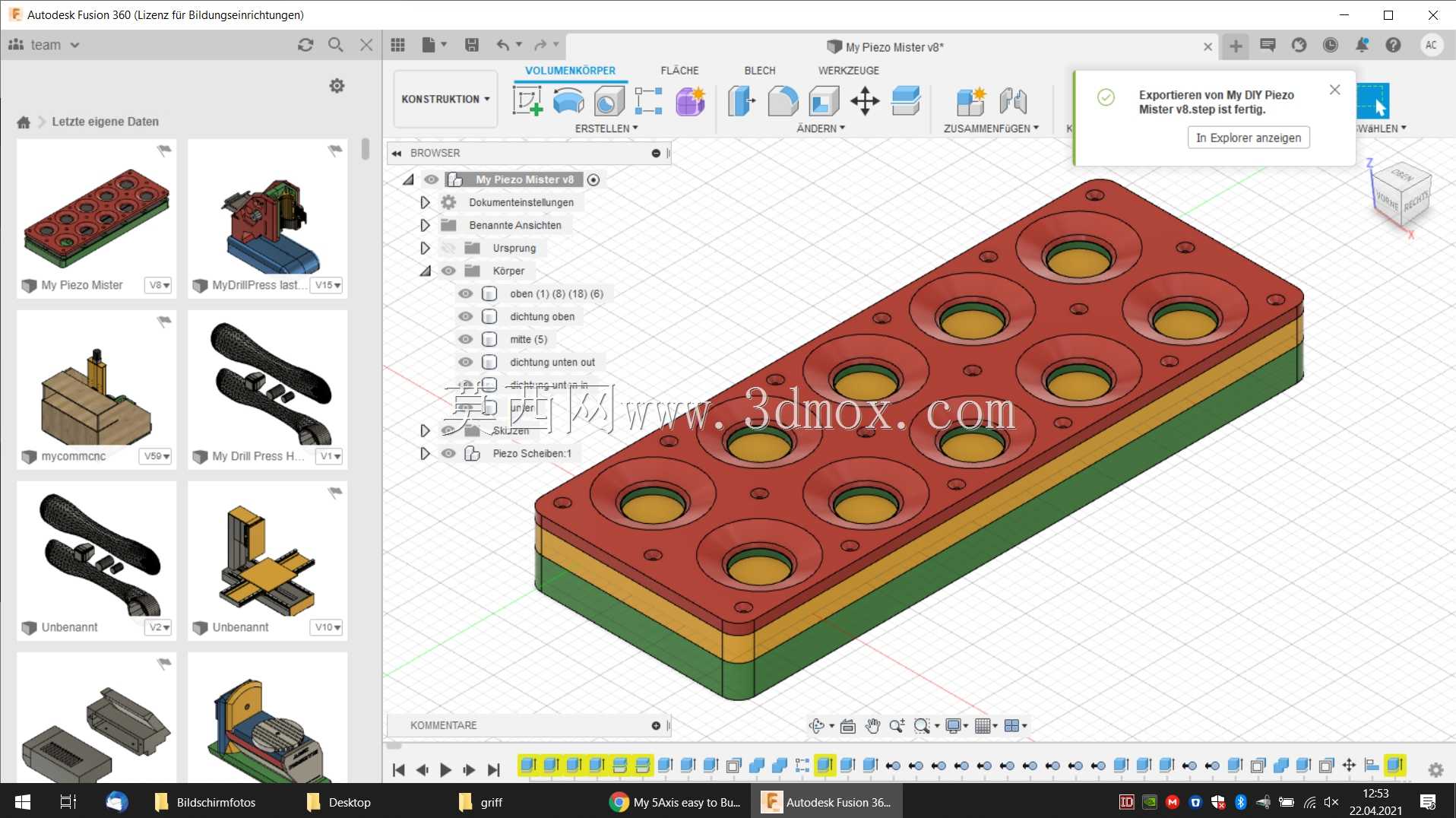

设计思路上，整体采用矩形板式布局，十枚雾化片呈对称式排布，相邻雾化片的间距经过合理计算，既避免间距过小导致出雾气流互相干扰，又尽可能压缩整体外形尺寸，提升空间利用率；基座四周设计有安装固定孔，可通过螺栓直接固定在储液腔体上方，安装边界规整，不需要额外设计转接结构即可完成装配；基座边缘做了倒角处理，避免安装过程中锐边划伤操作人员，同时也减少了应力集中的问题，提升结构长期使用的稳定性。

外形尺寸方面，整体为长条形矩形结构，厚度适配常规压电雾化片的安装高度，不会出现突出过多导致的安装干涉问题；内部流道采用等阻设计，从进液口到最远的雾化片安装位的流道阻力与近端保持一致，保证各点位供液压力均衡，不需要额外加装流量调节元件即可实现均匀供液；基座底部设计有定位凸台，可与储液腔的开口精准配合，进一步降低装配难度，保证密封性能的一致性。该结构可直接适配常规市售压电雾化片，不需要定制特殊规格配件，降低了整体方案的配套成本，适合小批量集成类雾化设备的快速搭建使用。
