五轴聚合物混凝土底座数控铣床结构设计

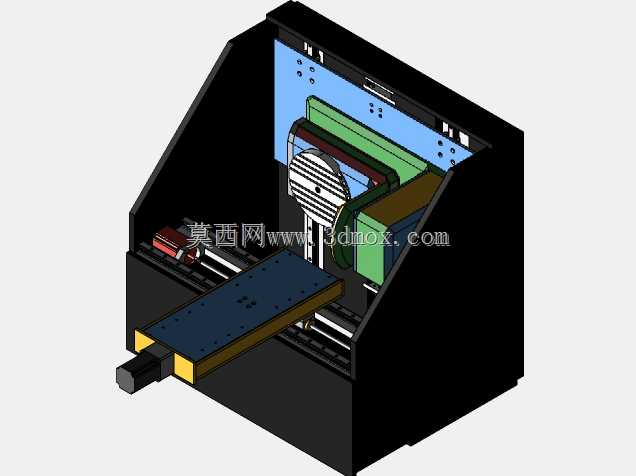

这款五轴数控铣床主要面向中小型精密加工场景，可适配小型五金零件、非金属复合构件、教学实训样件的多面联动加工需求，尤其适合小批量定制化生产、职业院校数控实训基地、小型精密加工工坊这类对设备占地要求低、加工灵活度要求高的使用场景。设备采用聚合物混凝土作为底座主体材质，这类材质相比传统铸铁底座具备更优异的阻尼减振性能，能够在高速切削过程中有效吸收主轴振动，降低加工表面振纹，提升零件加工精度的稳定性，同时聚合物混凝土底座的成型工艺更灵活，可在浇筑阶段直接预埋安装管线、定位衬套，减少后续二次加工的工序量。整体结构采用立式主轴搭配双轴回转工作台的五轴布局，主轴沿立柱做垂直方向进给，横向溜板带动立柱实现X向移动，纵向工作台带动回转工装实现Y向进给，回转工作台可实现两个旋转轴的联动，让刀具一次装夹即可完成零件五个面的铣削、钻孔、倒角加工，避免多次装夹带来的定位误差。设计阶段充分考虑了小型加工场地的安装边界，整体设备的占地尺寸控制在紧凑型区间，无需特殊的设备基础，普通硬化车间地面即可放置安装，底座底部预留了水平调节螺栓的安装位，可快速完成设备水平校准。设备的防护结构采用半开放设计，既能够阻挡切削液与切屑飞溅，又方便操作人员上下工件、观察加工状态，主轴侧预留了刀具冷却管路的走线空间，可适配干式切削、微量润滑、湿式切削多种加工工艺。各进给轴的导轨安装面在底座浇筑时就做了一体化的定位凸台设计，能够保证导轨安装的平行度与直线度，减少装配时的刮研工作量，同时聚合物混凝土的热膨胀系数远低于铸铁材质，在车间温度波动的环境下，设备的几何精度保持性更优，可降低日常精度校准的频次。
