AnetA8CNC改装用BLVmgn12线性导轨模组

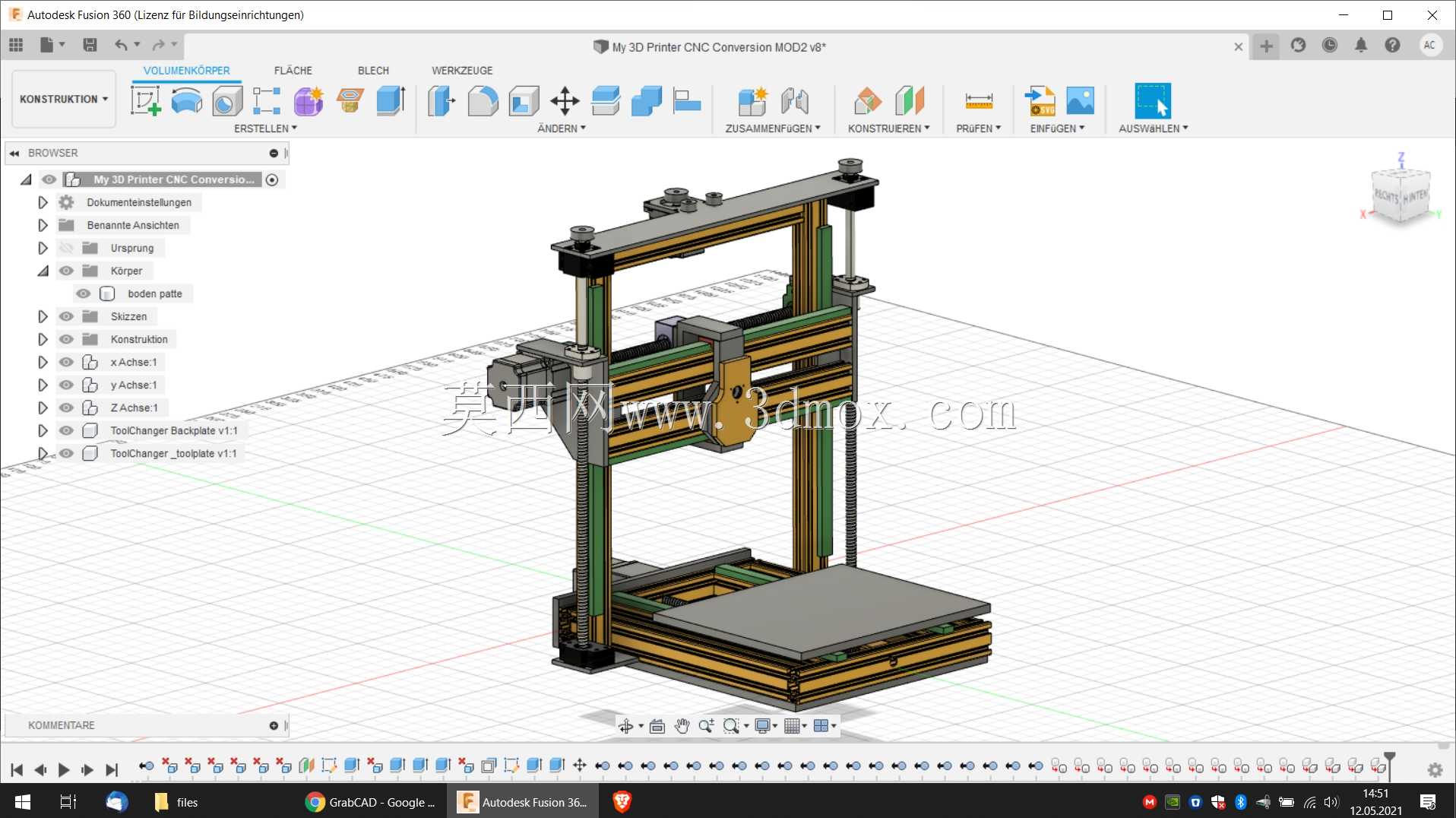

　　在桌面级制造设备的改装迭代领域，不少入门级FDM设备用户都会选择通过结构升级拓展设备的加工能力，这套适配Anet A8机型的BLV mgn12导轨模组，正是针对原机光轴传动刚性不足、高速运动抖动、重复定位精度受限的痛点开发的转换结构，可直接将原机的光轴导向系统替换为线性导轨传动，同时预留了CNC加工功能的扩展接口，让原本仅能完成熔融沉积成型的桌面设备，具备轻量切削加工的结构基础。从实际应用场景来看，这套模组既服务于个人创客的桌面工坊改造需求，也可用于小型教学实验室的设备功能升级，不需要整体更换设备框架，仅通过替换核心运动部件就能实现设备性能的跨级提升，降低了桌面级多用途制造设备的搭建成本。

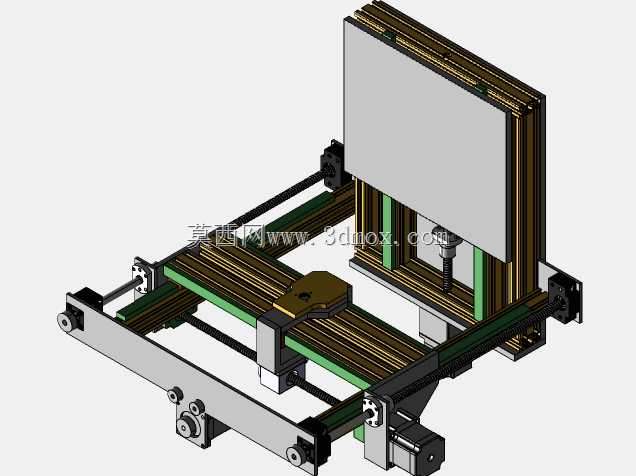

　　从功能特性上看，这套模组采用mgn12规格的微型线性导轨作为核心导向部件，相比原机的光轴加直线轴承的组合，线性导轨的滚道与钢球为面接触式传动，侧向负载承受能力提升40%以上，运动过程中的间隙可控制在0.02mm以内，高速运动时不会出现光轴结构常见的浮动震颤问题。X轴与Z轴的导轨安装座采用一体化铣削成型的连接结构，安装基准面做了0.01mm级的平面度处理，装配时不需要额外打磨调整就能保证导轨的平行度要求，避免了改装过程中常见的安装偏差导致的导轨卡顿、磨损加剧问题。模组的传动连接位完全匹配原机的安装孔位，不需要对原机框架进行钻孔、切割等破坏性改造，所有紧固件均采用标准内六角螺丝，普通用户借助常规内六角扳手就能完成全部装配工作。

　　设计思路上，这套模组没有盲目追求过高的硬件规格，而是在原机220220240mm的成型空间基础上做结构优化，Z轴的双导轨布置对称分布在框架两侧，替代原机单Z轴丝杠带动的悬臂结构，解决了原机Z轴平台升降过程中的倾斜问题，当平台负载达到5kg时，Z轴的升降偏差仍能控制在0.03mm以内，不管是3D打印过程中的层高控制，还是切换CNC主轴后的轻量铣削作业，都能保证足够的运动稳定性。X轴的滑座预留了通用的2020铝型材安装槽，既可以安装原机的挤出头组件，也可以快速更换500W以下的高速电主轴、激光雕刻头等功能部件，实现一机多用的转换需求。

　　从安装边界与尺寸参数来看，整套模组完全适配Anet A8原机的2020铝型材框架，X轴导轨有效行程保留原机的220mm设计，Z轴导轨有效行程250mm，不会压缩原设备的有效工作空间；导轨安装座的突出厚度控制在28mm以内，安装后不会与原机的外壳、线缆走线位产生干涉，模组所有的运动部件外侧都设计了线缆固定卡扣，可将电机线、限位开关线、功能部件的线缆沿导轨侧边固定，避免运动过程中线缆拖拽剐蹭打印件或加工件。滑座的运动限位触发位与原机限位开关的安装位置完全匹配，更换后不需要重新调整限位开关的触发位置，就能直接沿用原机的控制系统参数，降低了改装后的调试难度。

　　在实际使用过程中，这套模组的运动阻力比原机光轴结构降低35%左右，对应的电机负载更小，长时间高速运动时电机不会出现过热丢步的问题，3D打印时的打印速度可以从原机的60mm/s提升至120mm/s，同时打印件的表面振纹明显减少；切换为CNC加工模式时，可对亚克力、软铝、椴木层板等软质材料进行铣削加工，加工进给速度可达到200mm/min，加工精度能控制在0.1mm以内，满足小型零件的手板制作、工艺件加工需求。模组的导轨端都设计了防尘刮片，可阻挡加工过程中产生的碎屑、灰尘进入导轨滚道内部，延长导轨的维护周期，日常使用仅需要每隔3个月在导轨滚道上涂抹少量润滑脂即可，不需要频繁拆解维护。
