桌面级小型PCB线路板精密钻孔设备

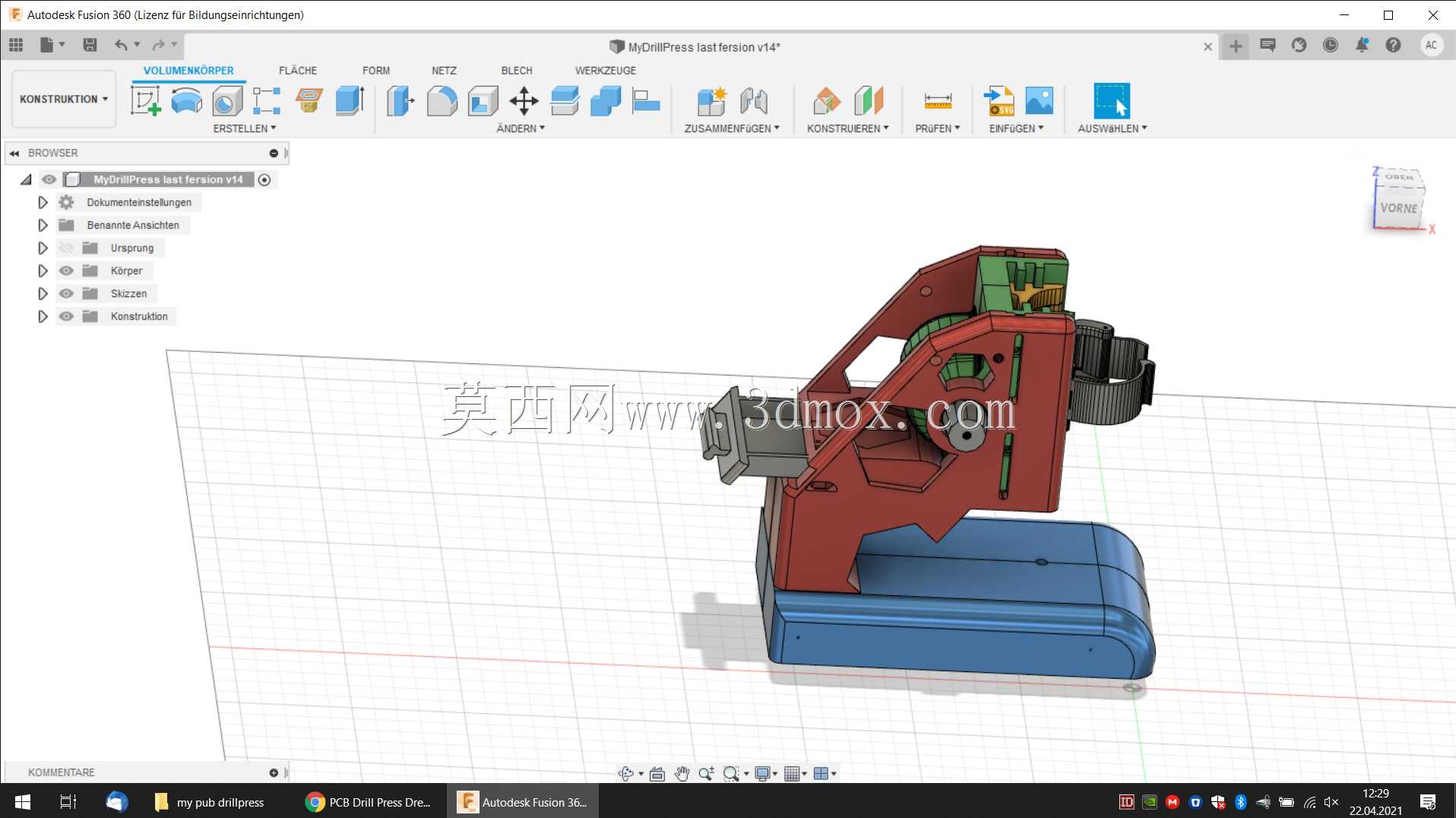

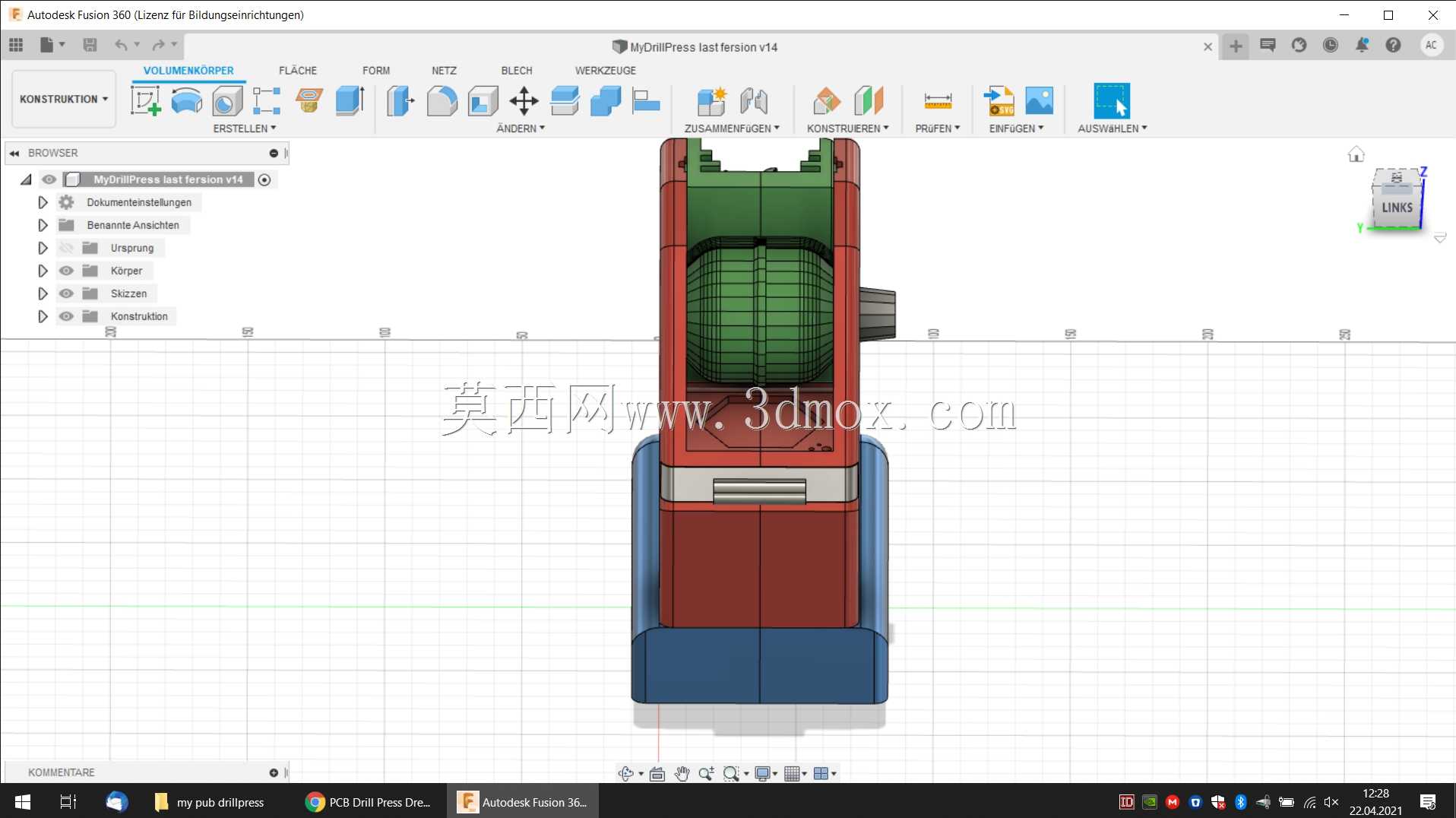

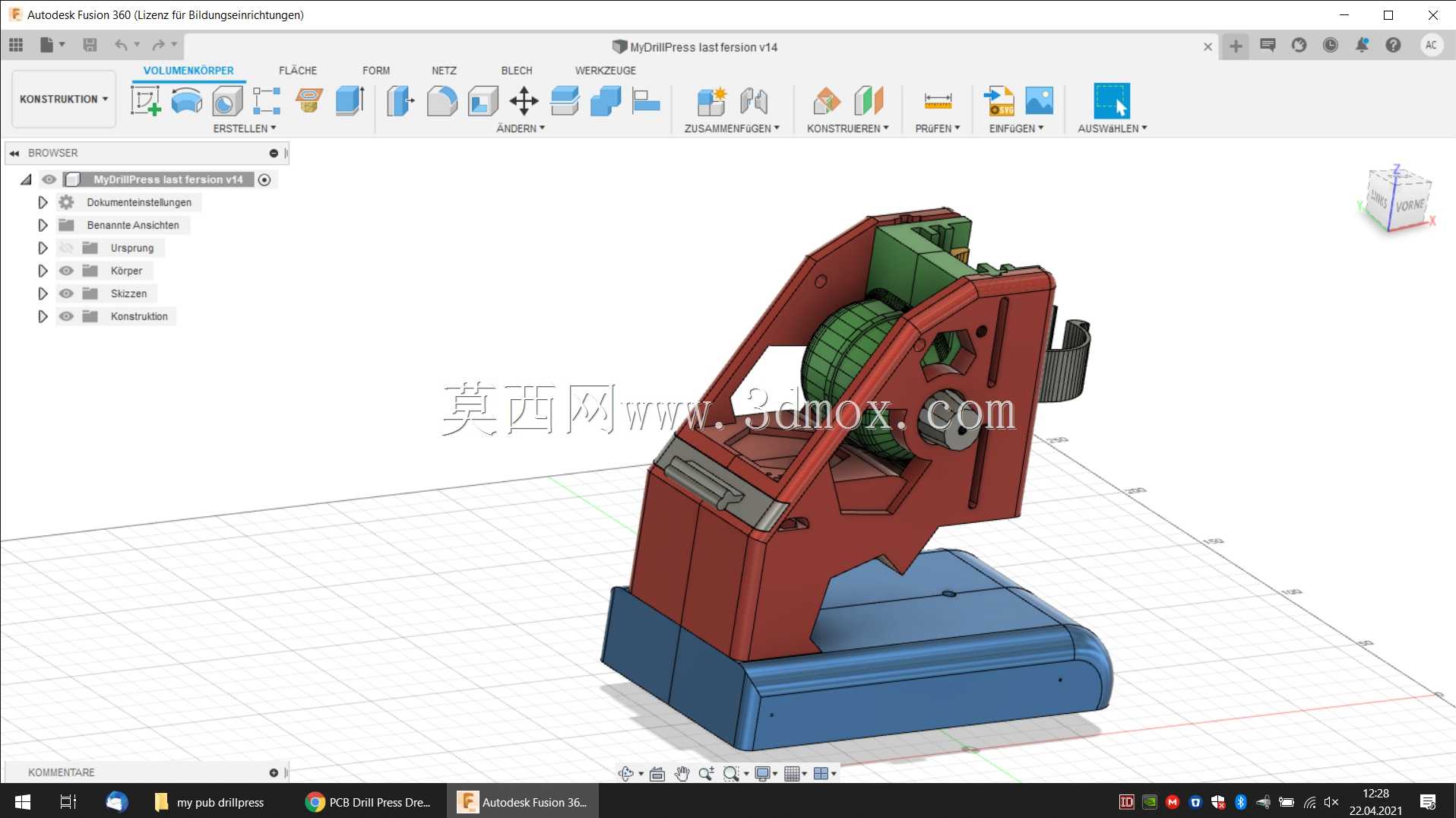

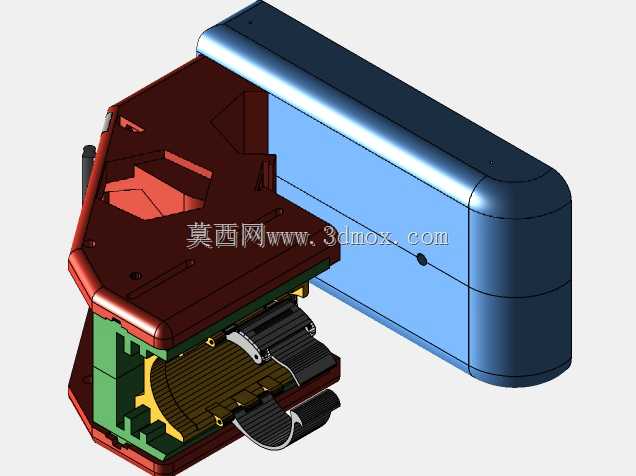

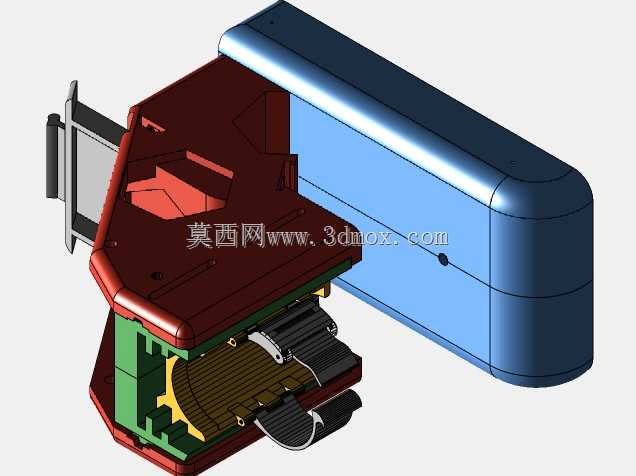

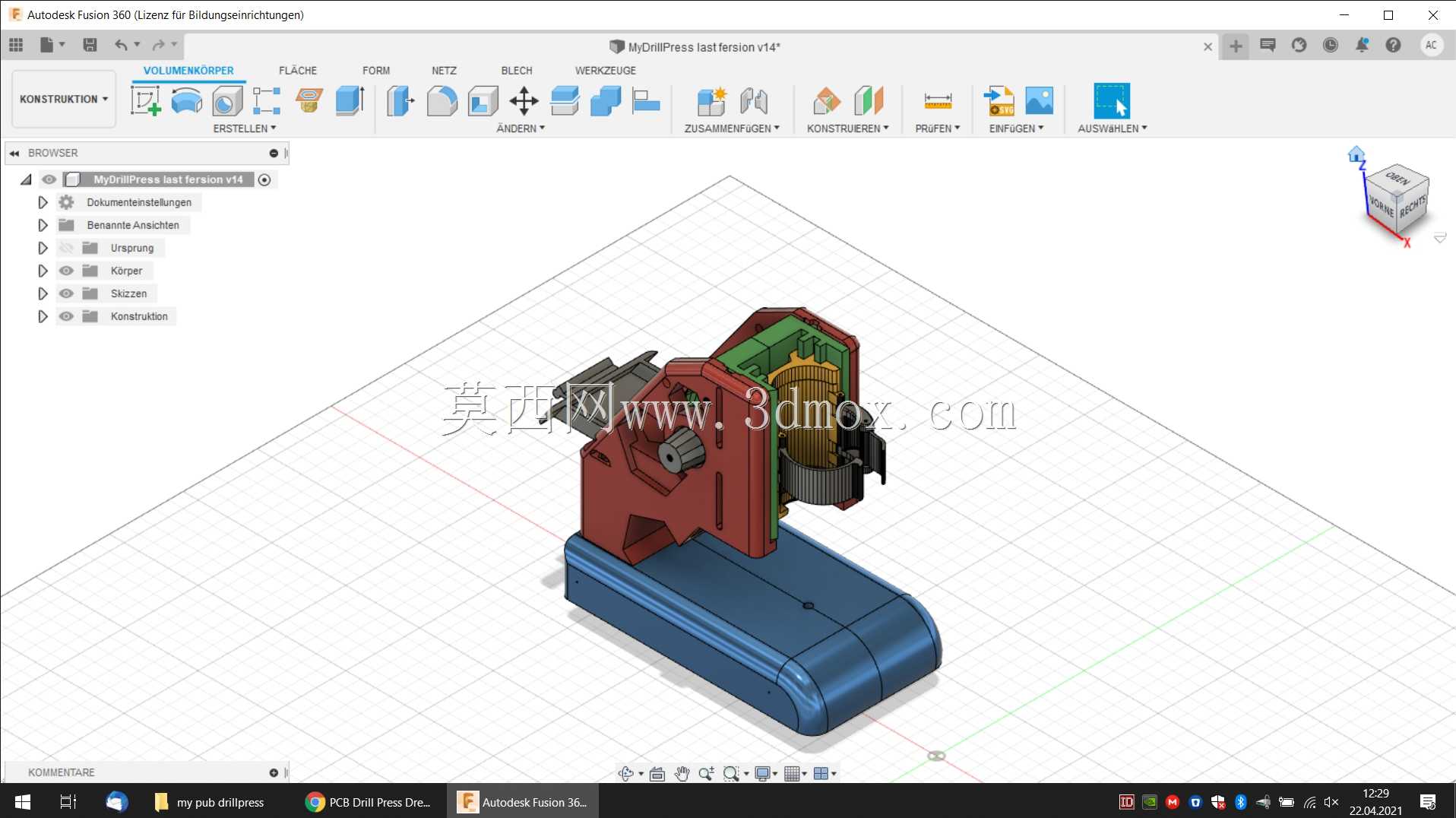

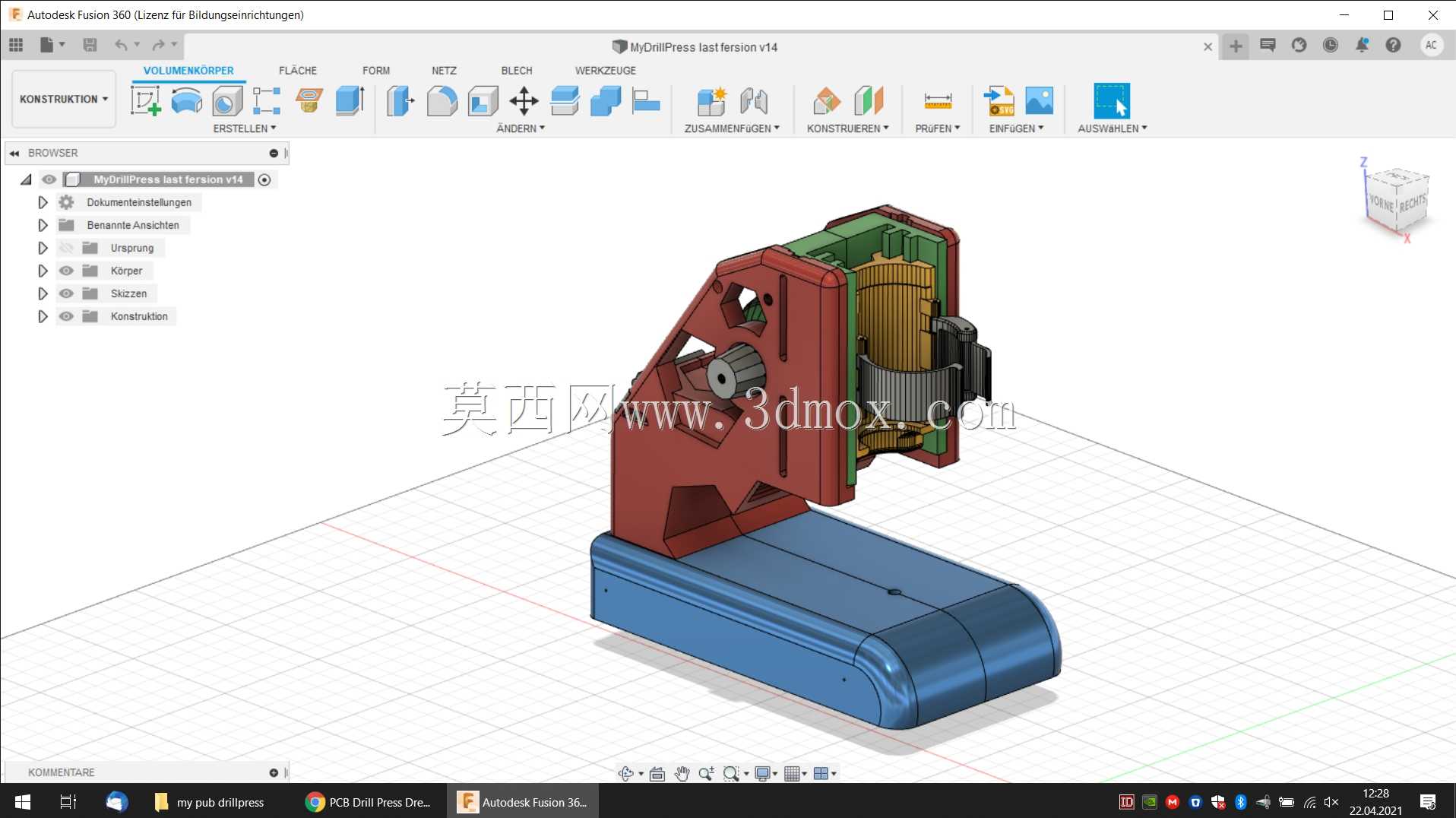

这款桌面级PCB钻孔设备，主要面向电子制作、小批量线路板打样、创客DIY以及小型电子加工场景，解决了传统大型钻床体积过大、操作灵活度不足，无法适配小尺寸PCB板精密钻孔作业的痛点。在实际使用场景中，它可以放置在普通工作台面上，无需专门的大型设备安装空间，既适合电子爱好者在家中完成自制线路板的钻孔工序，也能满足小型电子工坊、高校电子实验室的小批量PCB加工需求，针对0.2mm到3mm直径的常规PCB钻孔需求都能稳定适配。设备的核心功能是为印刷线路板完成元件插装孔、过孔的精密钻削作业，整体采用立式悬臂结构设计，底座为加宽加厚的平整配重结构，能够在钻孔作业时提供足够的稳定性，避免设备晃动导致孔位偏移；悬臂部分集成了动力头进给机构，操作时只需下压操作端即可完成进给，松开后自动复位，操作门槛极低，即使是没有大型机床操作经验的使用者也能快速上手。设计过程中充分考虑了小型化作业的使用需求，整体结构做了紧凑化优化，将驱动电机、传动组件、进给导轨都集成在立式机架内部，既减少了设备的整体占地面积，也避免了外露传动结构带来的安全隐患；底座表面预留了工件装夹的定位槽位，可以搭配简易夹具固定不同尺寸的PCB板材，不需要额外制作复杂的装夹工装。设备的整体外形尺寸适配常规桌面摆放需求，安装边界仅需要预留底座周边10厘米左右的操作空间即可，不需要额外的固定安装工序，放置在平整台面上接通电源就可以投入使用；动力端可以适配常规的小型钻夹头，能够兼容不同直径的PCB专用钻头，针对覆铜板、环氧树脂板等PCB常用基材都能实现稳定钻削，钻孔过程中进给行程做了限位设计，可以避免钻穿工作台面，同时保证钻孔深度的一致性，有效提升小批量PCB加工的孔位精度与作业效率。
