DIY小型钢管专用数控铣削加工设备

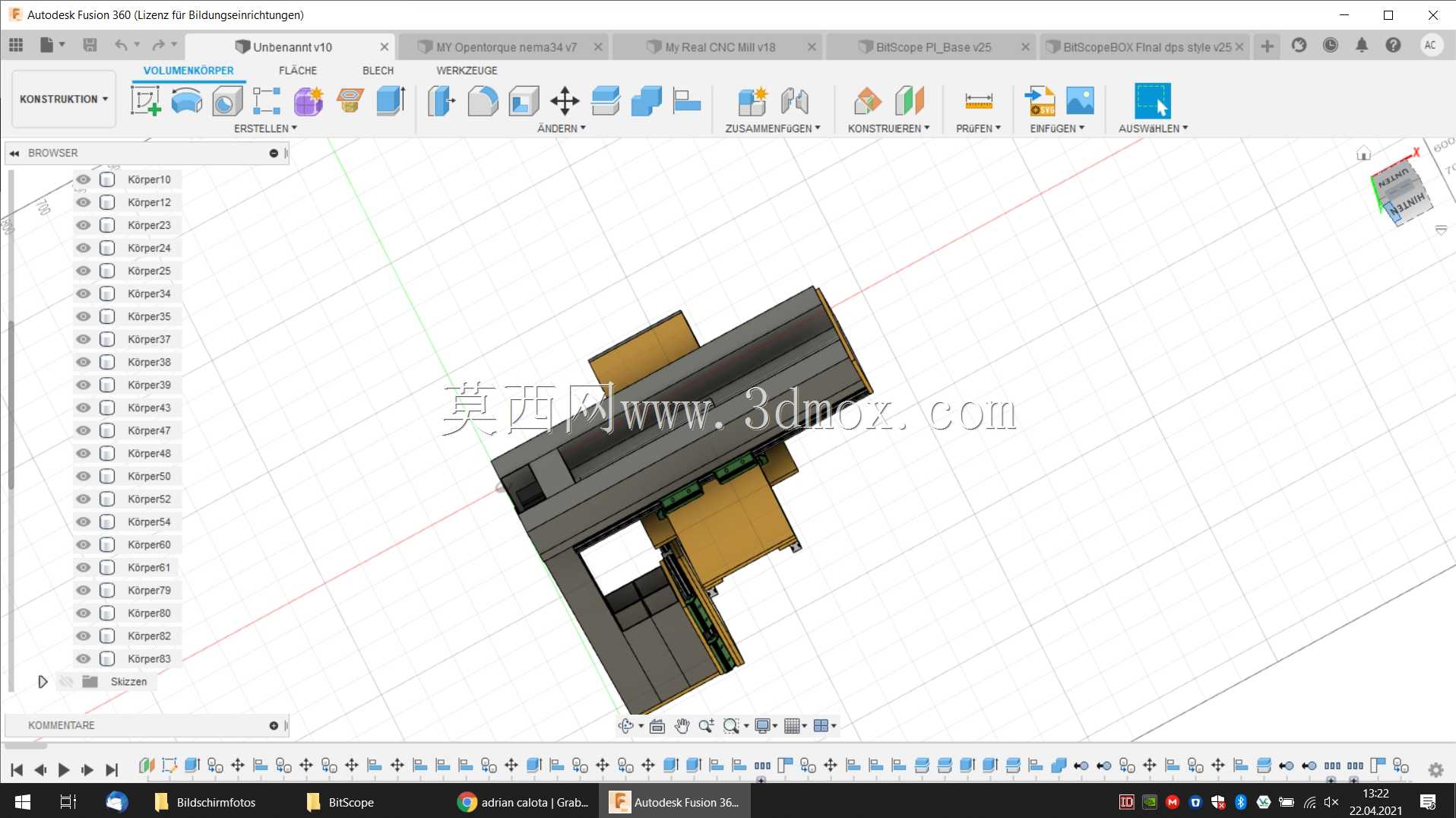

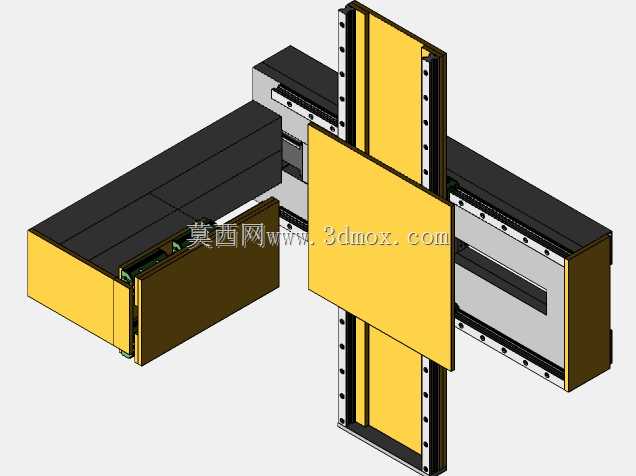

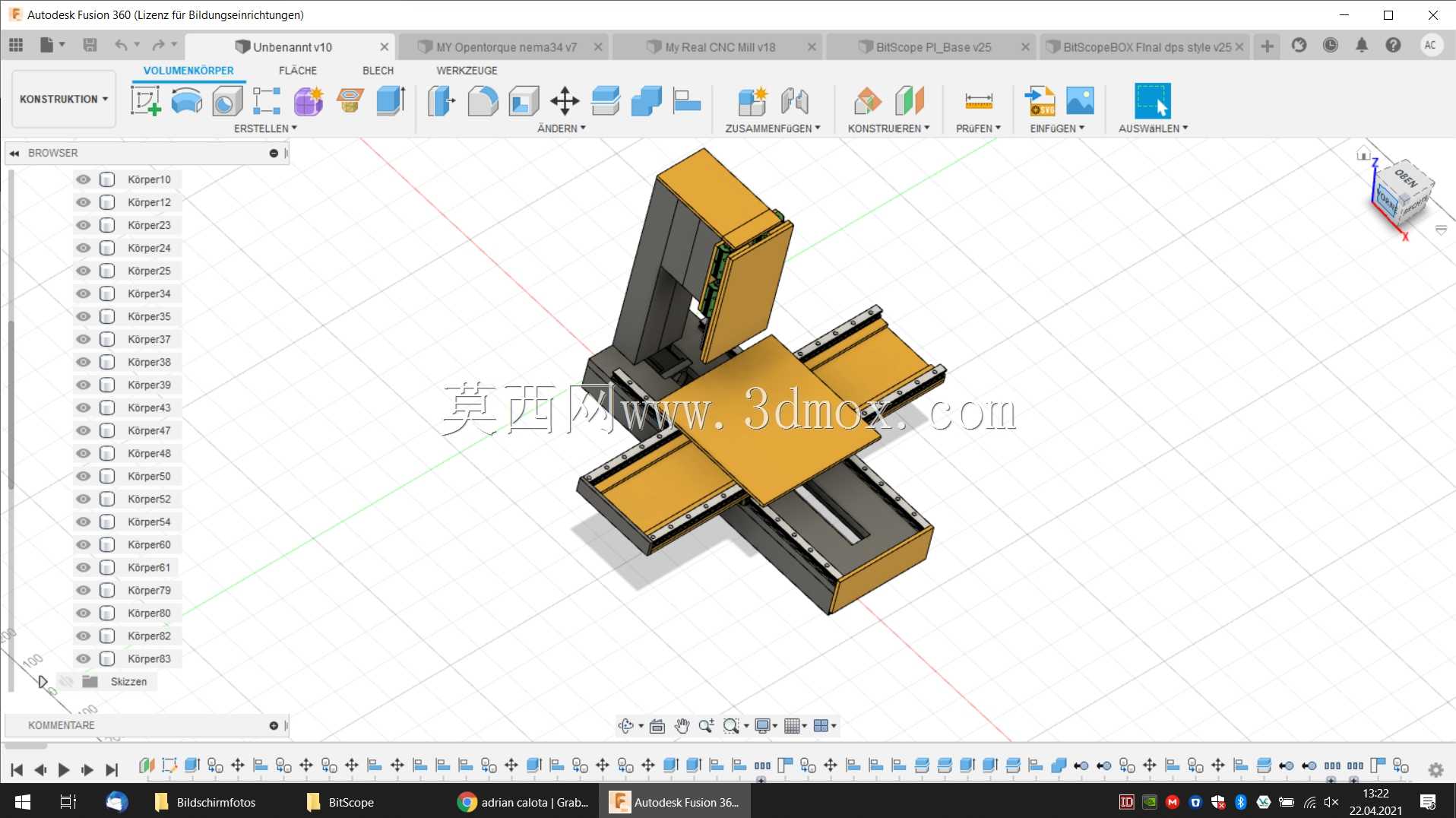

这款小型数控铣削设备主要面向小规格圆形、矩形钢管的端面铣平、槽位铣削、定位孔加工以及异形轮廓裁切场景，在五金加工、小型钢结构制作、非标定制管件生产、DIY创客工坊等场景中具备极高的适配性，能够替代传统人工打磨、手持切割机作业的低效模式，解决小批量管件加工精度不足、装夹定位繁琐的痛点。设备采用十字滑台配合立式铣头的经典布局，横向与纵向的滑台均采用直线导轨搭配丝杠传动的结构，能够保证进给过程的平稳性，重复定位精度可满足常规管件加工的公差要求，立式布置的铣削主轴可沿立柱导轨做垂直方向的进给运动，适配不同管径、不同加工深度的作业需求，主轴端可适配立铣刀、键槽铣刀、端面铣刀等不同类型的刀具，覆盖绝大多数钢管加工的工序需求。设计过程中优先考虑了小型加工场景的空间适配性，整体底座采用一体式焊接钢结构，保证设备运行过程的刚性，减少铣削作业时的震动，十字滑台的行程经过优化，既能够覆盖常规长度在1米以内的小型钢管加工需求，又不会造成不必要的空间浪费，设备整体占地面积不足两平方米，可直接放置在普通工作台面上使用，无需额外做地基固定，安装边界要求极低，适合小型作坊、个人工作室的场地条件。设备的装夹结构采用可调节式V型钳口，能够适配不同外径的圆形钢管与不同边长的矩形钢管，装夹过程无需更换定制夹具，仅需调节钳口间距即可完成不同规格管件的快速定位，大幅降低了小批量多规格加工时的换型时间。整体结构采用模块化设计思路，滑台、主轴、立柱、底座均为独立装配单元，后期维护更换部件时无需拆解整机，日常保养仅需定期给导轨、丝杠加注润滑脂即可，维护成本极低，同时开放式的作业区域方便操作人员观察加工状态，也便于清理加工产生的铁屑，适配小型加工场景的日常使用习惯。
