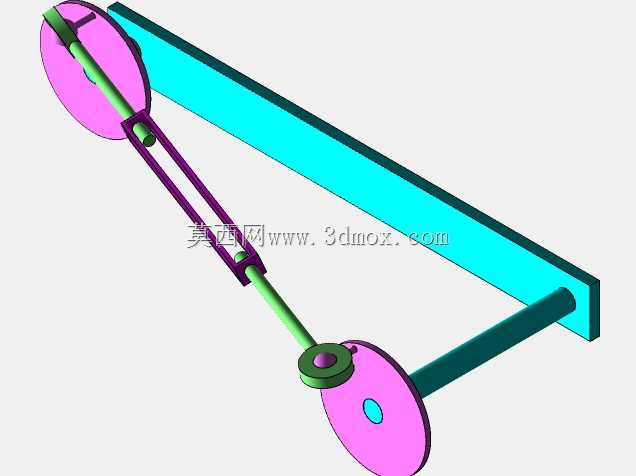

双轮曲柄连杆传动机构总成

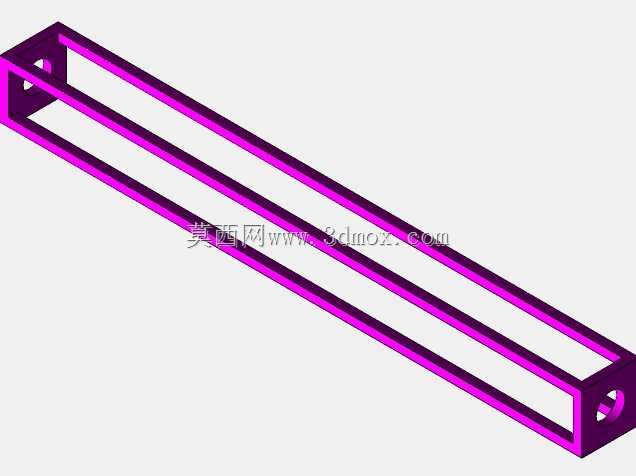

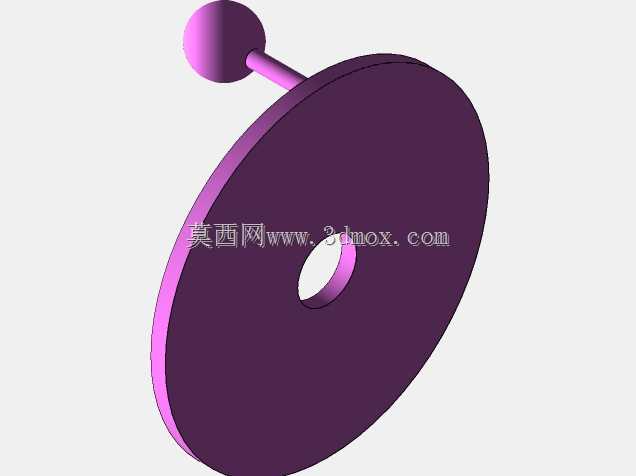

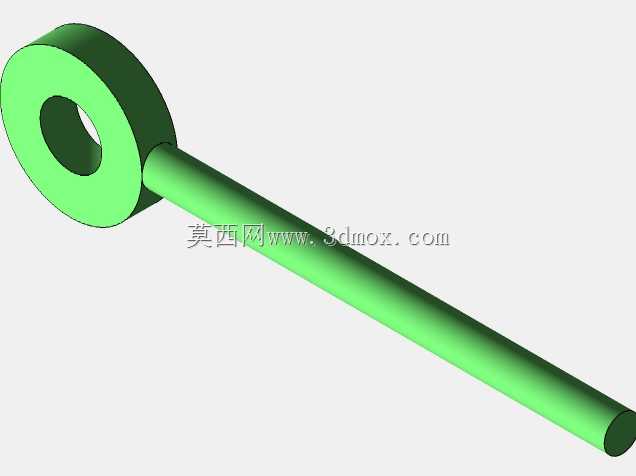

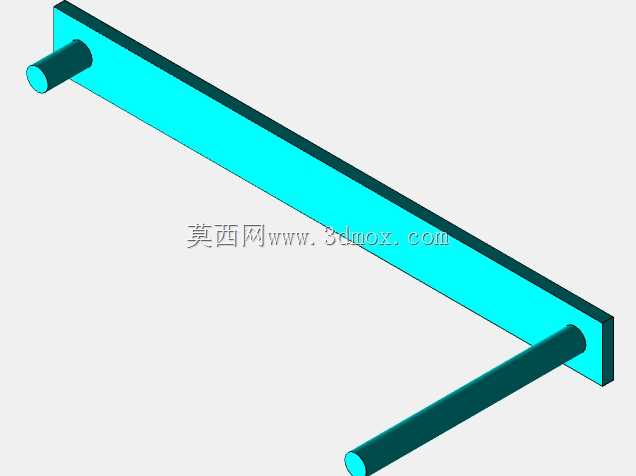

该双轮曲柄连杆传动机构是典型的平面运动转换单元，核心应用于各类需要实现旋转运动与往复直线运动相互转换的机械场景，在小型自动化生产线的物料推送工位、教学实训设备的运动演示模块、轻工机械的往复执行端都能见到这类结构的身影，能够稳定完成动力的传递与运动形式的切换，适配低负载、高频率的连续作业工况。整套机构以两端对称布置的轮盘作为动力输入与同步输出载体，轮盘盘面设置偏心销轴，通过销轴与长连杆形成铰接配合，长连杆中段与横跨两侧安装基座的滑动导杆形成刚性连接，导杆两端通过基座上的导向孔实现直线方向的滑动约束，当单侧轮盘接入外部旋转动力时，偏心销轴带动连杆做平面复合运动，进而驱动导杆沿导向方向做稳定的往复直线运动，另一侧的从动轮盘则通过另一组短连杆与导杆连接，实现两端轮盘的同步转动，保证整个机构运动过程的受力均衡。设计过程中优先考虑了运动的平稳性，两侧轮盘采用完全一致的偏心距参数，连杆铰接点的位置经过运动学仿真校核，避免运动过程中出现死点位置，同时导杆的导向长度经过优化，在满足最大行程需求的前提下尽可能减小导向段的摩擦阻力，铰接位置均预留了标准销轴的安装间隙，可适配不同规格的耐磨衬套，降低长期运行的磨损损耗。外形布局上，整套机构采用对称式结构设计，安装基座为长条形立式支撑结构，两侧的安装面预留了与外部设备机架连接的固定孔位，整体安装边界规整，横向跨度适配常规小型设备的机架安装尺寸，纵向高度预留了轮盘转动的安全间隙，不会与周边其他部件产生运动干涉，轮盘的盘面预留了动力输入轴的连接孔，可直接与标准驱动电机的输出轴对接，无需额外设计转接法兰，导杆的两端也预留了外接执行部件的安装接口，可根据实际使用需求加装推块、夹具等功能末端，拓展机构的实际使用场景。
