CSWA认证考核用铰接链节组件结构

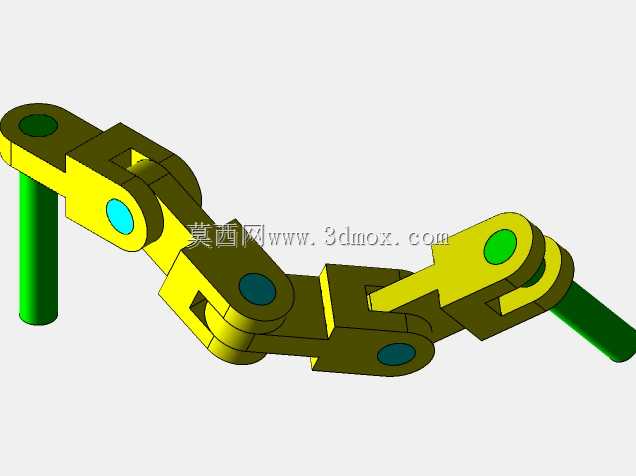

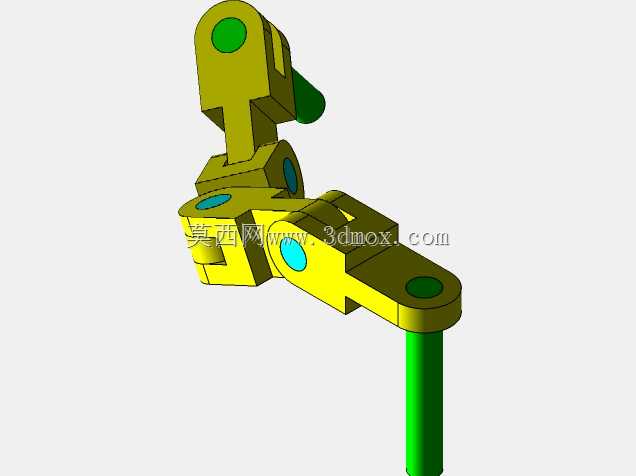

该铰接链节组件是面向机械设计能力考核场景开发的典型联动结构，核心应用于机械设计实操能力验证环节，用来考察设计者对多部件铰接装配、运动干涉校验、公差配合逻辑的掌握程度，同时也可作为小型铰接传动机构的设计参考样件，适配低负载平面联动的传动需求，常见于轻工机械的连杆传动单元、小型工装夹具的锁紧联动结构中。组件整体采用多段铰接串联的布局形式，共包含三段独立的铰接支座与两根固定销轴，各支座之间通过销轴实现绕轴的定角度转动，相邻支座的转动平面保持共面，避免运动过程中出现卡滞或偏载问题。设计过程中优先考虑了装配工艺性与运动合理性，每个铰接支座的销轴安装孔都做了同轴度约束，相邻支座的贴合面预留了合理的配合间隙，既保证转动时的顺滑度，也避免间隙过大导致的传动虚位。支座主体采用等壁厚的结构设计，在铰接受力位置做了局部加厚处理，在保证整体结构强度的前提下尽可能控制组件自重，销轴端部做了限位结构设计，装配完成后销轴不会从支座孔中滑出，无需额外加装紧固件即可保持装配状态。从安装边界来看，组件上下两端的销轴为固定安装端，可直接嵌入对应设备的安装座孔内，整体安装占用空间紧凑，横向最大轮廓尺寸适配小型设备的内部安装空间，纵向转动行程可满足常规连杆机构的摆动角度需求，运动过程中各部件的外轮廓不会超出预设的安装边界，不会和周边其他结构产生运动干涉。组件的铰接转动部位采用面接触的配合形式，相比点接触的铰接结构拥有更好的受力性能，可承受一定的径向载荷，在低负载往复摆动的工况下能保持长期的运动精度，不会因为频繁转动出现配合间隙快速扩大的问题。整体结构没有复杂的异形曲面，所有特征都采用常规机械加工即可实现，加工难度低，装配流程简单，不需要特殊的工装工具即可完成整体组装，既适合作为机械设计能力考核的典型命题，也可直接经过尺寸调整后应用到实际的小型传动机构中。
