简化结构卧式交流异步电机设计

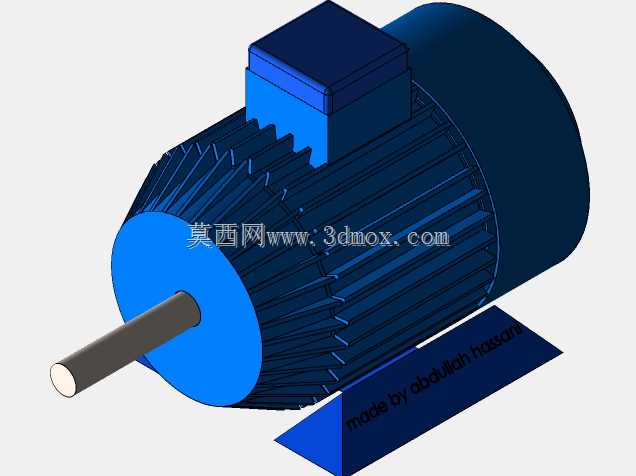

这款简化结构的卧式交流电机，是工业传动场景中应用极为广泛的动力输出核心部件，主要适配中小功率的传动需求，可广泛配套在输送线辊筒驱动、小型机床进给机构、农用加工设备、轻工包装机械以及通用风机水泵类负载上，能够为各类需要持续旋转动力输出的设备提供稳定的扭矩供给，适配常规工频供电场景下的连续运转工况。从功能特性来看，该电机采用全封闭自扇冷的结构逻辑，外壳排布的轴向散热筋能够在电机运转过程中，配合端部随转子同步转动的风叶形成定向气流，快速带走定子绕组产生的热量，保证电机在额定负载下长期运行时温升控制在绝缘等级允许的范围内，前端盖的伸出轴采用标准圆柱轴伸设计，可通过键连接直接对接联轴器、带轮或者齿轮，实现动力的向外传递，顶部的接线盒结构预留了充足的接线空间，方便现场布线时完成三相电源的接入与接地防护，整体防护等级能够满足常规工业车间的防尘防溅需求，无需额外加装复杂的防护外罩即可直接部署使用。在设计思路上，这款模型做了大量面向通用场景的简化处理，去掉了非必要的复杂细节结构，保留了电机核心的定子外壳、转子轴、端盖、接线盒、安装底座等关键结构，既能够清晰展现交流电机的整体构造逻辑，也方便设计人员在做整机设备布局时快速调用，无需处理冗余的细节特征就能完成安装空间的校核与传动链路的匹配。从外形尺寸与安装边界来看，该电机采用标准底脚安装形式，底部的安装平面预留了对应规格的螺栓固定孔位，轴心高度、轴伸直径、安装孔距均遵循通用中小功率交流电机的尺寸规范，能够直接替换同机座号的标准电机完成设备适配，整体径向尺寸紧凑，轴向长度控制合理，不会在设备布局时占用过多的安装空间，接线盒位于机壳顶部居中位置，不会与周边的管线、机架结构产生干涉，能够适配水平安装、小角度倾斜安装等多种部署场景，在做设备整体设计时，只需要预留出对应的底部安装空间、轴端对接空间以及顶部接线操作空间，即可完成该电机的顺利装配，无需额外做定制化的结构调整。
