实作考核用机械连接支座结构

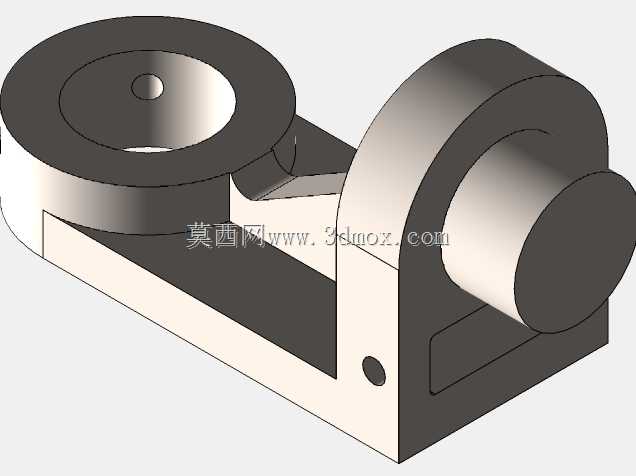

该零件属于机械传动与支撑系统中的典型连接支座类构件，主要应用于职业技能实作考核、机械装配实训场景，同时也可作为小型自动化设备、工装夹具中的配套支撑连接件使用，承担轴类部件定位、相邻组件连接承载的核心作用。从功能特性来看，零件左侧设置带中心定位孔的圆盘安装面，可通过紧固件与外部固定基座完成锁紧贴合，中心小孔用于安装定位销，保证装配时的同轴度精度；右侧为带同轴凸台的轴承安装座，内孔可适配小型滚动轴承或滑动轴套，为回转轴提供稳定的旋转支撑，凸台结构可对轴承外圈进行轴向限位，避免运转过程中出现窜动问题；中间的连接臂采用变截面过渡结构，在保证整体结构刚性的前提下尽可能减少冗余材料，降低零件整体重量，底座侧面预留的小孔可用于安装锁紧螺钉，或是作为润滑油路的通油孔，兼顾安装便利性与后期维护需求。设计思路上完全遵循机械加工工艺规范，所有棱角处均设置合理的工艺倒角，既避免加工完成后锐边划伤操作人员，也能在装配时起到导向作用，降低装配难度；安装面与支撑座的平行度、同轴度公差均按照普通工业级设备的精度要求设定，既满足实际使用的性能需求，也不会过度提升加工难度，适配常规铣削、钻削设备的加工能力，非常适合作为机械加工实操考核的标准样件。从安装边界来看，零件整体采用卧式布局，底部为平整的安装基准面，可直接固定在工装平台或设备基座上，左侧圆盘安装位的孔径、右侧轴座的外径均按照通用配套件的标准尺寸设计，不需要额外定制非标配件即可完成装配，整体结构无复杂异形曲面，常规三轴加工设备即可完成全部工序，加工过程中装夹定位简单，不需要设计专用复杂夹具，能够很好地考察操作人员对平面铣削、孔系加工、同轴度保证等基础机械加工技能的掌握程度，同时该结构的受力路径清晰，也可作为机械设计课程中支撑类零件的教学演示样例，帮助学习者理解连接支座的载荷传递逻辑与结构优化思路。
