铰接式多孔位安装支座结构设计

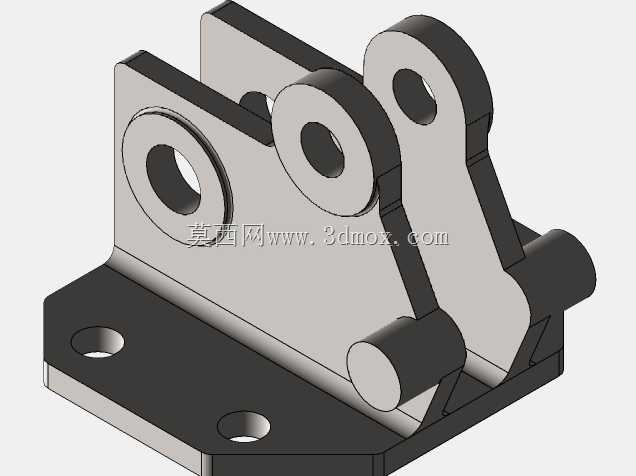

该铰接式安装支座是工业机械传动与支撑系统中常用的连接构件，主要应用于各类需要实现铰接转动、多点位固定的机械装配场景，常见于自动化生产线的连杆机构、输送设备的活动支撑端、小型工程机械的铰接连接部位，能够为配套的转动杆件提供稳定的安装基准与转动自由度，同时承担径向与轴向的载荷传递作用。从功能特性来看，该支座采用一体式底板加双侧立板的组合结构，底板设置两个沉头安装孔，可通过螺栓将整个支座牢固固定在设备机架或安装平台上，沉孔设计能够让螺栓头完全嵌入板面，不会额外占用上部装配空间，也避免螺栓凸起对周边部件运动造成干涉。双侧立板上开设多组同轴铰接孔，不同孔径的孔位可适配不同直径的铰接销轴，能够同时满足多组连杆或摆臂的铰接安装需求，立板外侧延伸的铰接耳板进一步拓展了安装点位，可配套安装限位元件、辅助支撑件或是传感检测部件，实现复合功能集成。设计过程中充分考虑了载荷分布的合理性，立板与底板连接处设置三角加强筋结构，有效提升了整体结构的抗弯折、抗形变能力，即使在承受交变载荷的工况下也能保持结构稳定性，避免长期使用后出现连接松动或是结构变形问题。铰接孔的位置精度经过严格管控，同轴度公差控制在合理范围内，能够保证铰接销轴转动顺畅，不会出现卡滞、偏磨的问题，有效延长铰接副的使用寿命。外形尺寸方面，整体结构紧凑，底板的长宽尺寸适配多数小型设备的安装空间，立板高度根据铰接转动的摆角范围设计，预留了足够的转动避让空间，安装时只需按照底板孔位在安装面加工对应螺纹孔即可完成固定，无需额外复杂的调整工序，装配便捷性较高，能够有效降低现场安装的工时成本。该支座整体采用等强度设计思路，在保证结构强度满足使用要求的前提下，尽可能去除非承载区域的多余材料，既减轻了自身重量，也降低了生产制造成本，适配批量加工的生产需求。
