重型起重吊装单轮导向滑轮结构设计

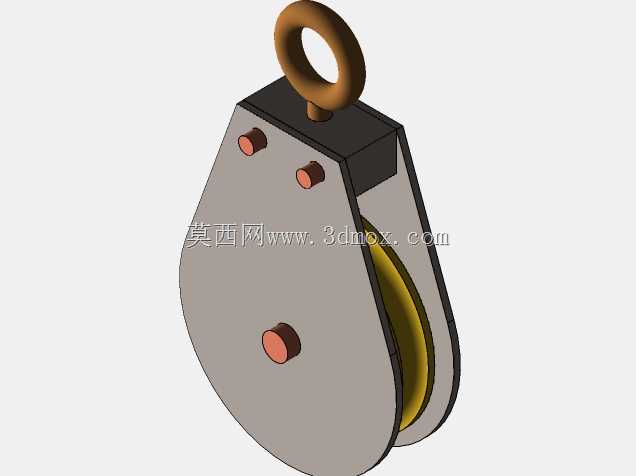

这款单轮起重滑轮是起重作业场景中极为常用的受力传导构件，主要适配各类手动葫芦、电动卷扬机、小型起重设备的绳索导向与载荷传递需求，广泛应用于厂房设备搬迁、建筑工地物料吊运、港口小型货物装卸、户外设备安装等需要改变绳索受力方向、分散载荷应力的作业场景，能够在不额外增加起重设备牵引力的前提下，灵活调整绳索走向，适配复杂吊装环境下的走线需求，降低绳索与固定结构之间的摩擦损耗，延长牵引绳索的使用寿命。从功能特性来看，该滑轮采用单轮槽式结构，轮槽弧度经过精准适配，能够紧密贴合常用直径的钢丝绳或纤维吊装带，避免绳索在受力过程中出现脱槽、偏磨问题；顶部集成的环形吊耳采用一体化受力结构设计，可直接与吊装挂钩、固定锚点连接，安装拆卸流程简便，无需额外配置连接配件；两侧的夹板通过多组销轴实现紧固连接，既保证了整体结构的抗形变能力，在承受额定载荷时不会出现夹板张开、轮轴脱落的风险，也方便后期对滑轮轮体、轮轴进行维护保养，当轮槽出现磨损后可快速拆解更换内部构件，降低整体使用成本。在设计思路上，这款滑轮优先考量了受力传导的合理性，整体轮廓采用水滴形夹板结构，上部收窄的结构能够将吊耳承受的垂直载荷均匀分散到两侧夹板上，下部加宽的区域为滑轮轮体提供足够的转动空间，同时避免轮体与夹板之间出现运动干涉；轮轴采用贯穿式固定结构，销轴两端通过铆接或卡簧实现限位，保证轮体转动时的同轴度，减少转动过程中的径向跳动，降低绳索运行时的抖动幅度；所有外露的销轴端部都做了圆弧钝化处理，避免作业过程中尖锐边角划伤操作人员或磨损绳索外层。从安装边界与外形适配性来看，该滑轮整体结构紧凑，顶部吊耳的内孔尺寸适配常规规格的卸扣与吊钩，夹板外侧没有多余的突出结构，能够在狭窄的吊装空间内灵活布置，不会与周边的设备、建筑结构发生碰撞；轮槽的深度与宽度经过匹配设计，既能够保证绳索完全嵌入槽内，也不会因为槽宽过大导致绳索在受力时出现偏摆，整体结构的受力冗余量符合轻型起重作业的安全标准，能够在额定载荷范围内长期稳定运行，无需频繁进行结构检修。
