单槽V型带传动滑轮结构设计

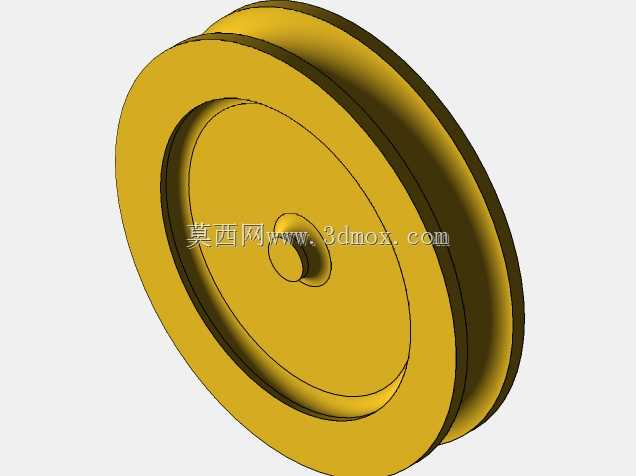

该滑轮属于机械传动系统中的基础导向与传动承载构件，主要应用在带传动输送设备、小型起重牵引装置、轻工生产流水线、家用小型升降机具以及农业小型作业机械的动力传递环节中，核心作用是通过轮槽与传动带的贴合摩擦，实现动力的转向传递、负载的牵引带动以及传动带的张紧导向，同时可通过自身的转动降低传动带运行过程中的摩擦损耗，延长传动带的实际使用寿命。从功能特性来看，该滑轮采用单槽V型结构设计，轮槽的截面角度与常规V带的楔角完全匹配，能够在传动过程中提供足够的摩擦附着力，避免传动带在负载运行时出现打滑丢转的问题；轮体中心设置有同轴安装凸台，凸台中心预留轴孔，可直接与配套的固定转轴或者滚动轴承配合安装，安装后轮体可绕轴心顺畅转动，轮体背面采用平整圆盘式结构，既能够保证轮体整体的结构强度，又可减少转动过程中的风阻与不必要的材料消耗。在设计思路上，该滑轮优先考虑了运行的稳定性与结构的轻量化，轮体采用等厚轮缘与中心凸台的一体化结构，没有多余的镂空或者加强筋设计，既降低了加工制造的难度，又保证了轮体整体的动平衡性能，在高速转动时不会出现偏摆抖动的问题；轮槽的深度经过合理计算，既能够保证传动带完全嵌入槽内获得足够的接触面积，又不会因为槽深过大导致传动带与槽底发生硬摩擦，同时轮缘的外侧边缘做了微小的圆角过渡，避免安装过程中锐边划伤操作人员或者传动带表面。从外形尺寸与安装边界来看，该滑轮整体为圆盘式结构，外径尺寸适配常规小功率传动场景的传动比需求，轮体总厚度较薄，安装时占用的轴向空间较小，中心安装凸台的高度略高于轮体内侧平面，既能够保证与轴承或者轴套的配合长度，提升安装后的结构稳定性，又不会额外增加过多的轴向安装尺寸；安装时仅需保证轮体的轴心与传动带的运行平面处于垂直状态，同时保证两侧传动带的夹角处于合理范围，即可实现稳定的动力传递，无需额外设计复杂的安装固定结构，适配性较强，可直接替换同规格的常规滑轮使用。
