金属燕尾槽式定位支撑固定支架

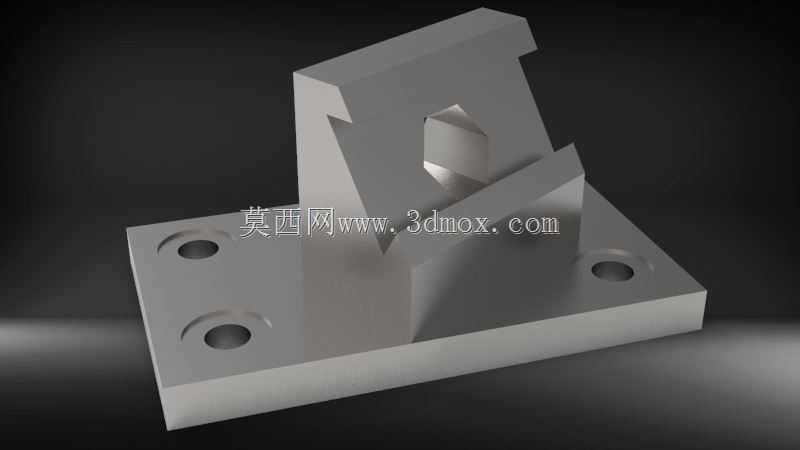

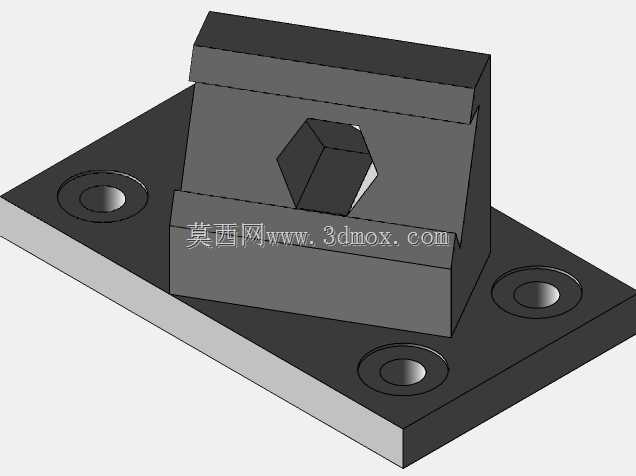

这款燕尾支架是机械传动与定位系统中常用的导向支撑类构件，主要应用于需要实现直线滑动导向、精准位置调节的工业场景，常见于小型工装夹具的滑台模组、检测设备的微调机构、轻工机械的进给单元以及自动化生产线的定位工位中，能够为配套的滑动部件提供稳定的导向基准与刚性支撑，同时依托燕尾结构的自锁特性，在调节到位后可实现可靠的位置锁止，避免负载下出现位置偏移。从功能特性来看，该支架采用一体式铣削成型的结构设计，底部为带四个安装沉孔的矩形安装底板，可通过螺栓直接固定在设备基座或安装平台上，底板与上部的燕尾导向立板之间设置有三角形加强筋结构，大幅提升了整体的结构刚性与抗负载变形能力，可承受垂直方向的压载与水平方向的倾覆力矩，保障长期使用下的结构稳定性。上部的燕尾导向槽采用标准燕尾角度设计，槽体内侧加工有高精度的配合面，可与对应规格的燕尾滑条实现顺畅滑动配合，槽体中部预留的镂空结构既可以减轻构件整体重量，也可作为锁紧机构的安装位，方便配套锁紧螺钉实现滑台位置的快速固定。在设计思路上，这款支架充分兼顾了安装便捷性与使用可靠性，底部安装孔的孔位间距按照通用安装标准设定，可适配多数常规设备的安装孔位布局，无需额外进行安装面的二次加工；燕尾导向面的加工精度可满足普通工业场景下的导向定位需求，配合间隙控制合理，既不会出现滑动卡滞，也不会因间隙过大导致导向精度下降。外形尺寸方面，整体采用紧凑型布局，底板长宽尺寸适配小型机构的安装空间需求，立板高度可满足常规滑台的行程范围，安装边界清晰，不会与周边其他构件产生干涉，在有限的安装空间内即可完成整套导向支撑机构的搭建，非常适合集成在各类小型自动化设备、实验检测装置以及手动调节工装当中，为需要直线位置调节的功能单元提供稳定可靠的支撑与导向基础。
