L型带孔铰接式连接固定支架

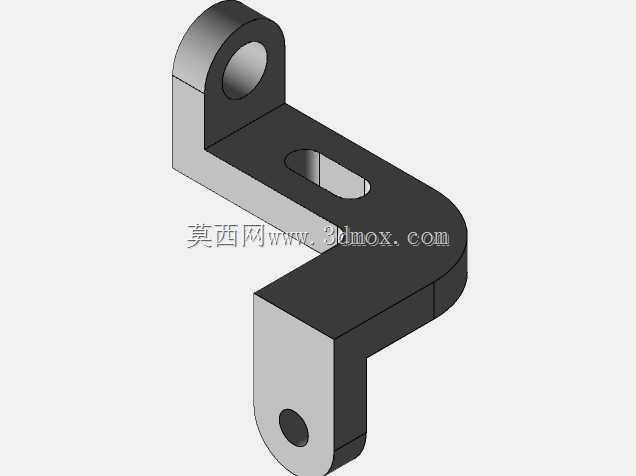

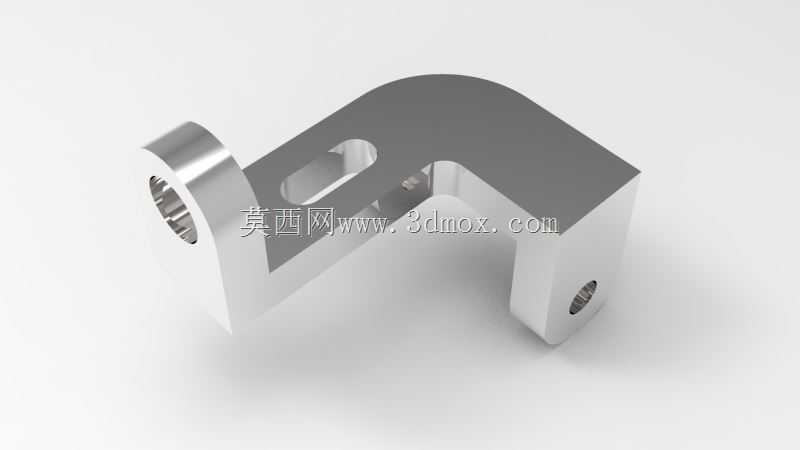

这款L型铰接连接支架是工业装配场景中十分常用的刚性支撑连接件，广泛适配轻工自动化生产线、小型设备机架、输送线侧边组件、检测工装夹具等场景的结构拼接需求，主要承担相邻两个部件之间的角度固定、载荷传递、铰接定位功能，可在静态支撑场景下保持结构稳定性，也可在小幅度摆动的铰接场景下作为转动连接基座使用。从结构设计来看，整体采用直角弯折的L型构型，两个垂直的臂段分别对应不同的连接方向：其中长臂段端部设计为带内孔的圆柱铰接端，内孔可适配销轴、螺栓等标准紧固件，实现与对应配合件的转动连接，孔壁做了均匀的壁厚处理，既保证铰接部位的抗剪切强度，也避免了不必要的材料冗余；长臂中段开设的长条形腰型孔，为安装时的位置微调预留了调整余量，可抵消装配过程中相邻部件的位置公差，降低现场装配的对位难度，无需额外加工调整孔位即可适配一定范围内的安装偏差。短臂段为方块式固定端，端部开设的径向螺纹孔可用于锁紧穿入铰接孔的销轴，或是直接连接相邻的固定结构，方块构型的端面与安装面贴合时拥有更大的接触面积，可有效降低连接部位的压强，避免长期受载后出现接触面凹陷、连接松动的问题。整体结构的转角位置做了平滑的圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变载荷时可分散转角处的内应力，大幅提升部件的抗疲劳寿命，避免长期受力后从转角位置出现断裂变形。从安装边界来看，铰接端圆柱外径与短臂段的宽度保持协调比例，安装时铰接端的转动半径不会超出短臂的外侧轮廓，不会与周边相邻部件产生运动干涉；腰型孔的长度覆盖了常规装配所需的调整行程，短臂端的螺纹孔深度满足标准紧固件的啮合长度要求，无需额外加深即可保证锁紧力足够。整个部件的构型简洁，没有多余的装饰结构，所有结构特征都服务于连接、支撑、调整的核心功能，既适合小载荷的民用设备机架使用，也可在中等载荷的工业设备中作为辅助支撑连接件使用，适配性十分广泛。
