高精度直齿锥齿轮传动结构设计

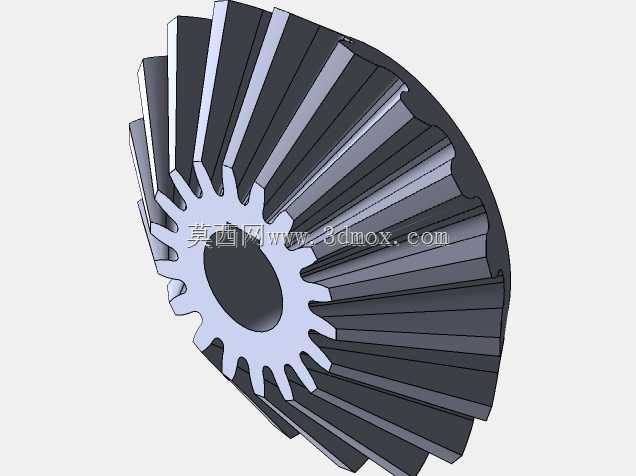

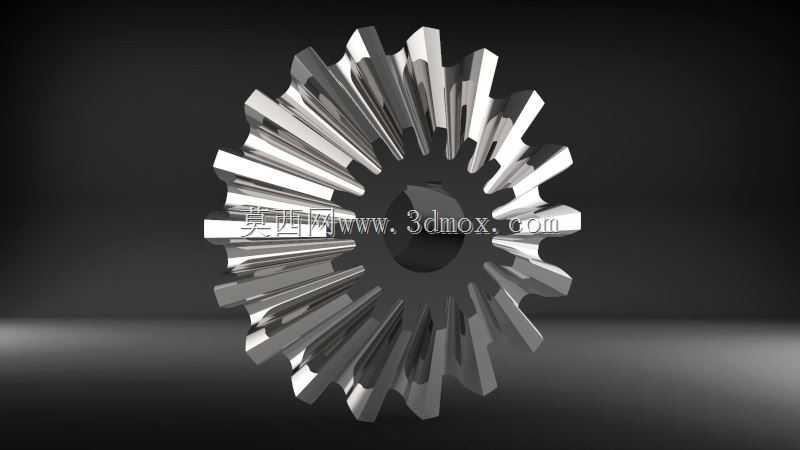

这款锥齿轮是相交轴动力传输场景下的核心传动构件，主要适配两轴轴线呈垂直相交布局的传动系统，在差速机构、机床分度头、农业机械传动箱、航空辅机传动单元、工业减速机内部都有着广泛的应用空间，能够在紧凑的安装空间内完成回转动力的转向传递，适配不同工况下的扭矩与转速转换需求。从实际功能特性来看，该锥齿轮采用直齿齿形设计，齿向沿齿轮圆锥母线方向分布，啮合过程中齿面接触线沿齿长方向逐步贴合，相比螺旋锥齿轮加工难度更低，装配调整门槛更小，在中低速、中等负载的传动场景下具备极高的运行稳定性，传动过程中轴向载荷更小，能够有效降低配套轴承的选型与维护成本。在设计思路层面，这款锥齿轮以等顶隙收缩齿为核心设计逻辑，齿顶圆锥、分度圆锥与齿根圆锥的锥顶设置为不同的汇交点，保证轮齿啮合过程中顶隙始终保持恒定值，避免轮齿运行过程中出现齿顶与齿根的剐蹭干涉，同时提升齿根部位的厚度占比，强化轮齿的抗弯承载能力，齿面经过参数化修形处理，对齿端边缘进行了微小的倒角修缘，能够有效降低啮合冲击，减少运行过程中的振动与噪音，延长整套传动副的使用寿命。从外形尺寸与安装边界来看，该锥齿轮的背锥面为标准安装定位基准，中心设置的通孔适配标准直径的传动主轴，轴孔内可配套键槽结构完成周向固定，齿轮整体的外轮廓最大直径、轮毂轴向长度都经过紧凑化优化，能够适配狭小腔体内的安装需求，轮齿的啮合区域覆盖全齿面百分之八十五以上的接触面积，安装时只需保证配对齿轮的分度圆锥顶点完全重合，即可实现顺畅的啮合传动，无需复杂的位置调整，适配各类标准化的传动腔体安装位，能够直接替换同参数的老旧损坏锥齿轮，降低设备维护的替换成本。
