工业重载定向滚轮支架结构设计

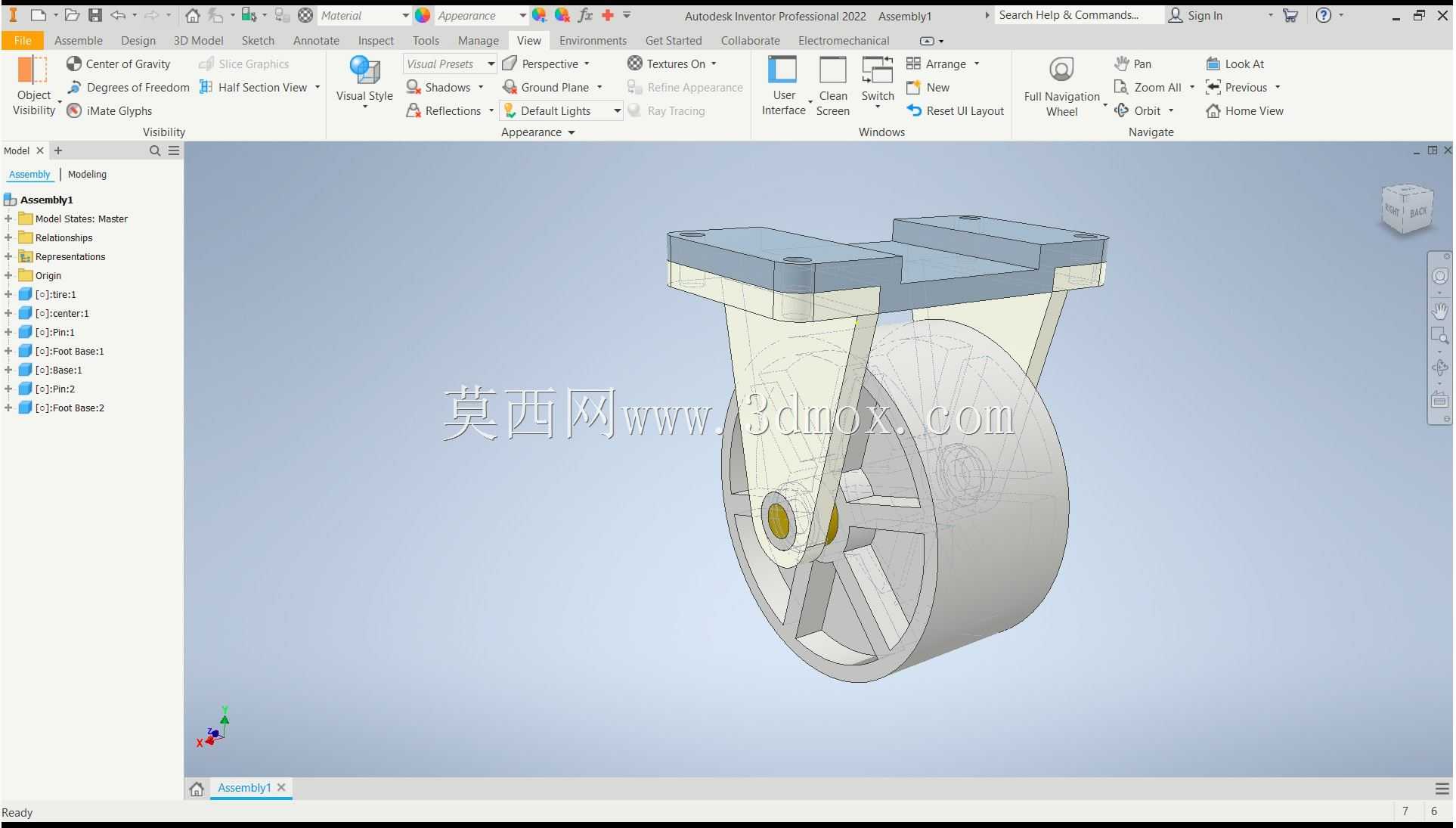

该结构为工业场景下使用的定向承重滚轮组件，主要应用于各类重型工装台车、仓储转运货架、生产流水线移动工位、轻型自动化输送设备的底部行走支撑部位，能够在平整的环氧地坪、硬化水泥地面、钢板铺设车间路面等场景下稳定承载设备整体载荷，实现设备的定点移位与工位调整，替代传统固定式支撑脚，大幅降低重型设备移位的人力成本与操作难度。整套组件采用分体式装配设计思路，上部为双侧对称布置的安装支座，支座顶部设置有两个平行的安装定位平面，预留了螺栓紧固的安装空间，可直接通过标准紧固件与设备底部的安装横梁进行刚性连接，安装边界适配常规工业设备底部的通用安装孔距，不需要额外对设备主体结构进行改造即可完成装配。中间的连接支架采用变截面的支撑结构，从上部安装位向下逐步收窄过渡到轮轴安装位，在保证整体结构抗弯折、抗冲击强度的前提下，尽可能降低支架自身的重量，减少不必要的材料消耗，同时支架两侧设置有对称的加强筋结构，能够有效抵消滚轮在移动过程中受到的侧向冲击力，避免支架受载后出现形变开裂的问题。下部的滚轮采用辐条式轮体结构，轮缘为宽面接触设计，能够增大与地面的接触面积，降低单位面积的地面压强，避免在软质地坪上留下压痕，同时宽面轮体也能提升移动过程中的稳定性，减少经过地面细小缝隙、凸起时产生的颠簸抖动。轮体中心集成了轴承安装位，可配套标准深沟球轴承实现轮体的低阻力转动，轮轴与两侧支架采用过盈配合加定位销的固定方式，保证轮轴不会在支架孔位内出现转动窜动，延长组件的整体使用寿命。整套结构的设计充分考虑了实际使用中的维护便利性，轮体、轴承、支架均可单独拆卸更换，当某一部件出现磨损损坏时，不需要整体更换整套组件，仅需替换对应故障件即可，能够有效降低设备的后期运维成本。在承载能力设计上，该结构通过有限元受力分析优化了各部位的材料厚度分布，在额定载荷工况下，支架最大形变位移控制在0.1mm以内，轮体的径向跳动量控制在0.05mm范围内，能够满足中低速移动场景下的平稳性要求，不会因为轮体跳动导致设备上搭载的精密工件、仪器出现移位或精度受损的问题。
