中望3D平台踏板曲柄传动构件设计

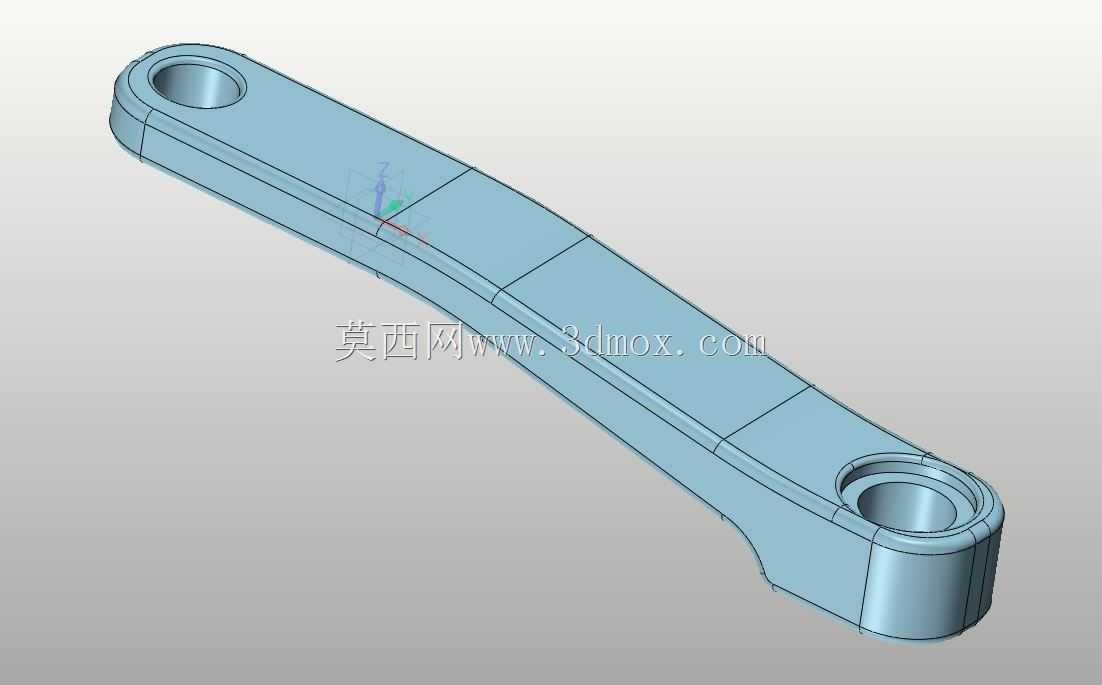

　　在脚踏驱动类设备的传动链路里，踏板曲柄是把操作人员的脚踏往复作用力转化为旋转扭矩的核心传力构件，这类构件广泛出现在人力驱动工装、健身器材、脚踏式冲压设备、小型脚踏传动机床的动力输入端，直接决定了脚踏操作的力传递效率与整套机构的运行可靠性。从结构设计逻辑来看，该构件采用长条形等强度杆身布局，两端分别设置同轴度要求较高的铰接安装孔，一端用于连接踏板转轴，承接来自脚踏板的输入载荷，另一端用于连接设备的动力输入轴，将往复摆动力矩传递至后续传动机构。杆身沿长度方向做了分段式的加强筋过渡设计，没有采用整根等截面直杆的结构，而是根据杆身不同位置的弯矩分布调整截面厚度，在铰接孔位置做了局部加厚的凸台结构，避免孔位在反复交变载荷下出现应力开裂，

　　同时在杆身与两端凸台的衔接位置做了大圆角过渡，尽可能降低应力集中系数，适配长期反复踩踏的疲劳载荷工况。从安装边界来看，两端铰接孔的孔径公差需要匹配对应安装轴的配合精度，通常采用间隙配合保证铰接转动的灵活性，同时孔位的中心距直接决定了脚踏操作的力臂长度，设计时需要结合目标设备的操作力要求调整中心距尺寸，力臂过大会导致踩踏行程过长影响操作效率，力臂过小则会需要操作人员施加更大的脚踏力，提升操作疲劳度。杆身的宽度与厚度设计需要兼顾结构强度与整体重量，在满足弯曲强度、抗扭强度要求的前提下尽可能减少冗余材料，降低构件自身的转动惯量，让脚踏操作的反馈更轻盈。该构件的外形没有多余的装饰性结构，所有型面设计都服务于传力需求，

　　杆身侧面的分型线结构适配模压成型的工艺要求，能够在批量生产时降低成型难度，减少后续机加工的工序量。在实际装配场景中，这类曲柄通常需要和踏板、转轴、止推垫片、锁紧螺母配合安装，安装时需要保证两端孔位的平行度误差在允许范围内，否则会出现踩踏卡滞、铰接位偏磨的问题，长期运行会导致孔位失圆、构件异响甚至断裂失效。针对不同的应用场景，该类曲柄可以通过调整杆身长度、孔位直径、材料选型来适配不同的载荷要求，比如用于重型脚踏冲压设备的曲柄需要选用更高强度的合金材料，同时加大杆身截面尺寸，而用于轻型健身器材的曲柄则可以适当降低材料厚度，控制整体重量。
