C型夹钳夹紧工装结构设计

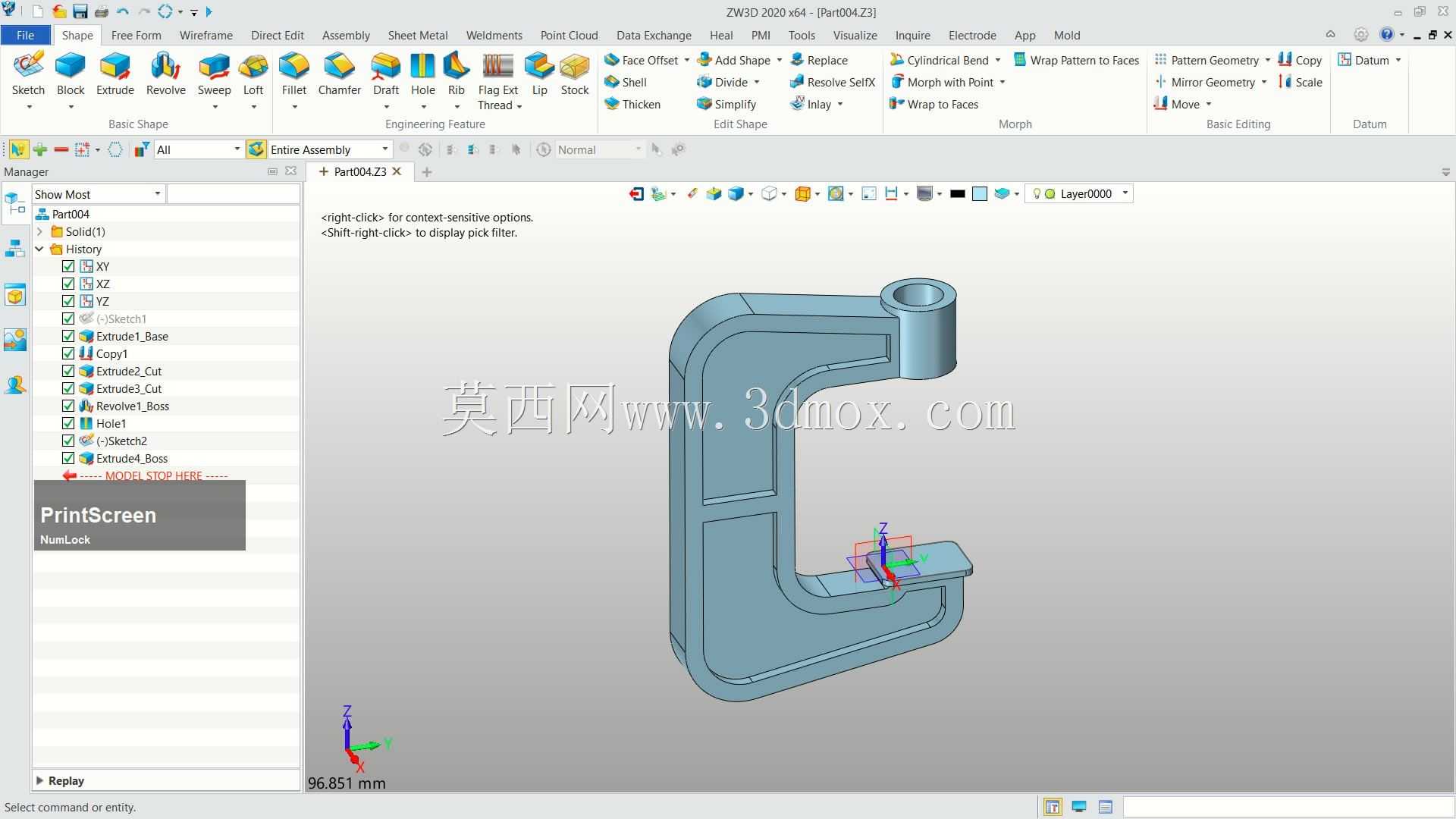

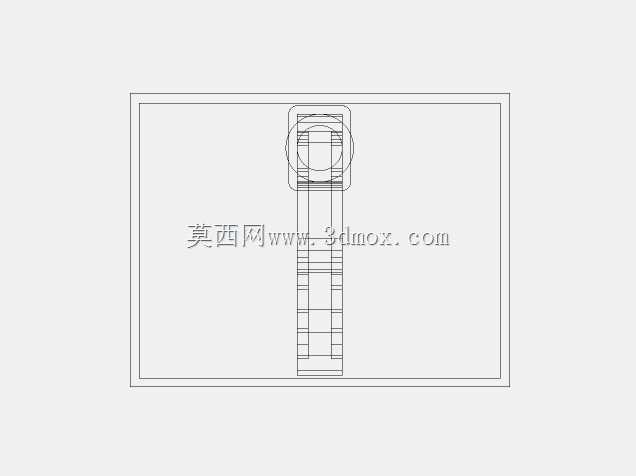

　　这款C型结构的夹钳，是车间装配、工件固定场景里非常常用的手动夹持工装，整体采用一体式C形开口结构，没有多余的拼接部件，结构刚性表现优于组装式夹钳，在小批量工件定位、胶粘工序固定、轻型焊接辅助定位场景中适配性很强。从结构设计逻辑来看，夹钳上端的圆柱孔是用来装配压合螺杆的，孔位做了加厚凸台处理，避免螺杆长期旋压受力导致孔口开裂，下端的夹持面做了平面铣平处理，和上端螺杆压头形成平行夹持面，保证夹持时工件受力均匀，不会出现局部压痕或者夹持偏移的问题。C形臂的截面做了变厚度设计，靠近上下受力端的位置壁厚更大，中间弧形过渡段做了内侧加强筋结构，在控制整体重量的前提下，最大化提升臂身的抗弯折能力，当夹持力达到常规手动夹钳的额定上限时，

　　臂身形变量可以控制在0.1mm以内，满足普通机加工辅助定位的精度要求。安装边界方面，这款夹钳的开口深度适配100mm以内的工件夹持，整体外轮廓没有突出的尖锐棱角，所有转角都做了R3以上的圆角过渡，既避免操作时划伤手部，也能减少应力集中导致的结构断裂风险。在实际产线应用中，这类夹钳不需要配套复杂的安装基座，可以直接手持使用，也可以通过下端的预留孔位固定在工作台面上作为固定式夹具使用，针对薄壁板材、小型注塑件、线路板焊接等场景的固定需求，都能提供稳定的夹持力，不会因为工件厚度小出现夹不紧或者压坏工件的问题。建模过程中重点校核了C形臂的受力形变，在螺杆施加1500N轴向压力的工况下，臂身最大应力出现在内侧转角位置，数值远低于常用45号钢的屈服强度，日常使用不需要担心结构失效的问题，夹持面的平面度公差控制在0.05mm以内，保证夹持时工件和基准面的贴合度，满足后续打磨、粘接、检测等工序的定位要求。
