通风散热用圆形格栅烤架结构设计

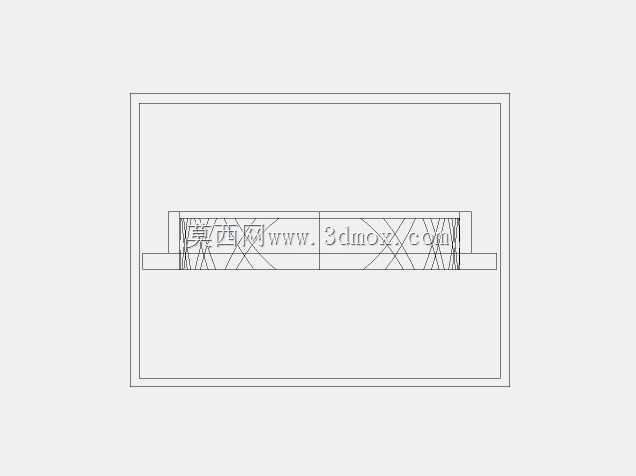

　　这类圆形格栅构件常被应用在需要兼顾通风通流与异物阻隔的设备场景中，小到家用厨电的烤箱、空气炸锅内腔通风位，大到工业柜体的散热通风口、小型风道的端部防护位，都能见到同结构构件的身影。从实际使用需求出发，该构件采用一体式圆盘形基体设计，外圈设置带限位台阶的环形安装边，安装时可直接嵌入对应尺寸的圆形开孔内，依靠台阶面实现轴向定位，无需额外设计复杂的定位结构，安装边界可适配直径120mm至180mm区间的常规圆形安装孔，安装边厚度控制在5mm左右，既能保证嵌入后的结构强度，也不会突出安装面过多影响设备整体外观。

　　设计过程中优先考虑通流效率与结构强度的平衡，栅格条采用等距斜向平行排布，单条栅格的截面做了小圆角过渡处理，既避免锐边在安装使用过程中造成划伤，也能减少气流通过时的风阻，相邻栅格的间隙控制在8mm，既可以保证足够的通风通流面积，满足散热、排烟或者进气的流量需求，也能阻挡较大体积的异物、虫鼠进入设备内部，起到基础防护作用。基体整体采用等壁厚设计，壁厚均匀控制在3mm，不管是采用注塑成型还是钣金冲压、金属铸造成型，都能有效避免成型过程中出现缩痕、变形等问题，适合批量加工生产。

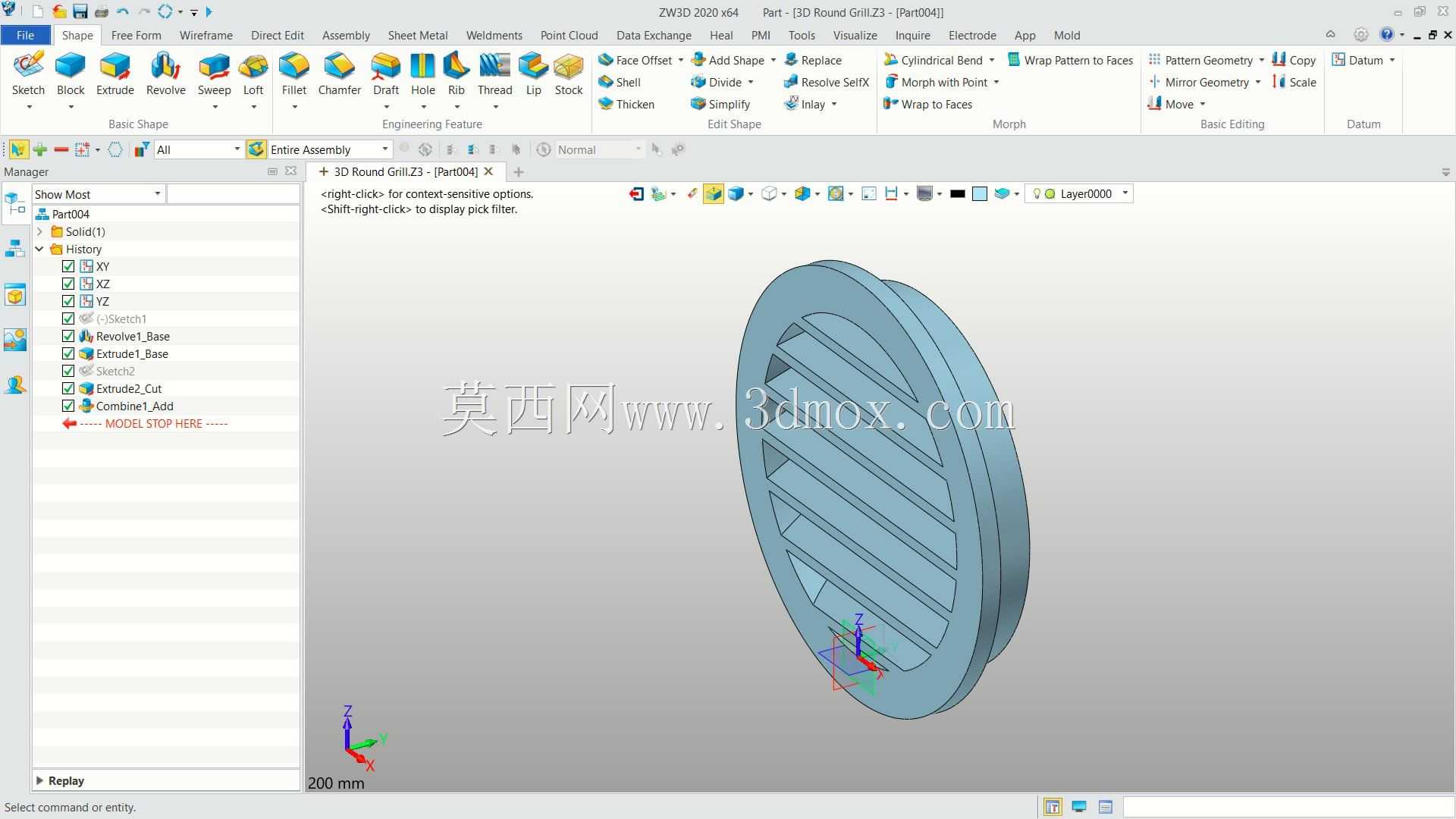

　　从结构细节来看，环形安装边与栅格条的连接位置做了小圆弧过渡，没有应力集中的直角结构，在承受一定外力挤压或者温度交变的工况下，不容易出现连接位断裂的问题。栅格条的倾斜角度经过反复调整，在保证通流面积的同时，从外侧直视无法直接看到设备内部结构，能兼顾一定的遮挡美观效果。不同于平面式栅格，该构件的栅格面与安装边存在微小的高度差，安装后栅格面略微内凹，可避免外部物体直接磕碰栅格条造成栅格变形，提升构件的抗磕碰能力。在厨电场景使用时，该结构可作为烤箱内腔的热风循环出口防护，既能够让热风顺利循环到腔体内各个位置，也能避免食物残渣直接掉入热风风道内；在工业设备场景使用时，可作为电控柜、小型风机的端部通风防护，兼顾散热与防尘防异物的作用，适配多种不同的安装使用需求。建模过程中优先保证各安装尺寸的公差合理性，安装边的外径公差控制在±0.2mm，可顺利嵌入对应开孔不会出现卡滞或者间隙过大的问题，栅格条的排布均匀度误差控制在0.5mm以内，保证外观规整无明显错位。
