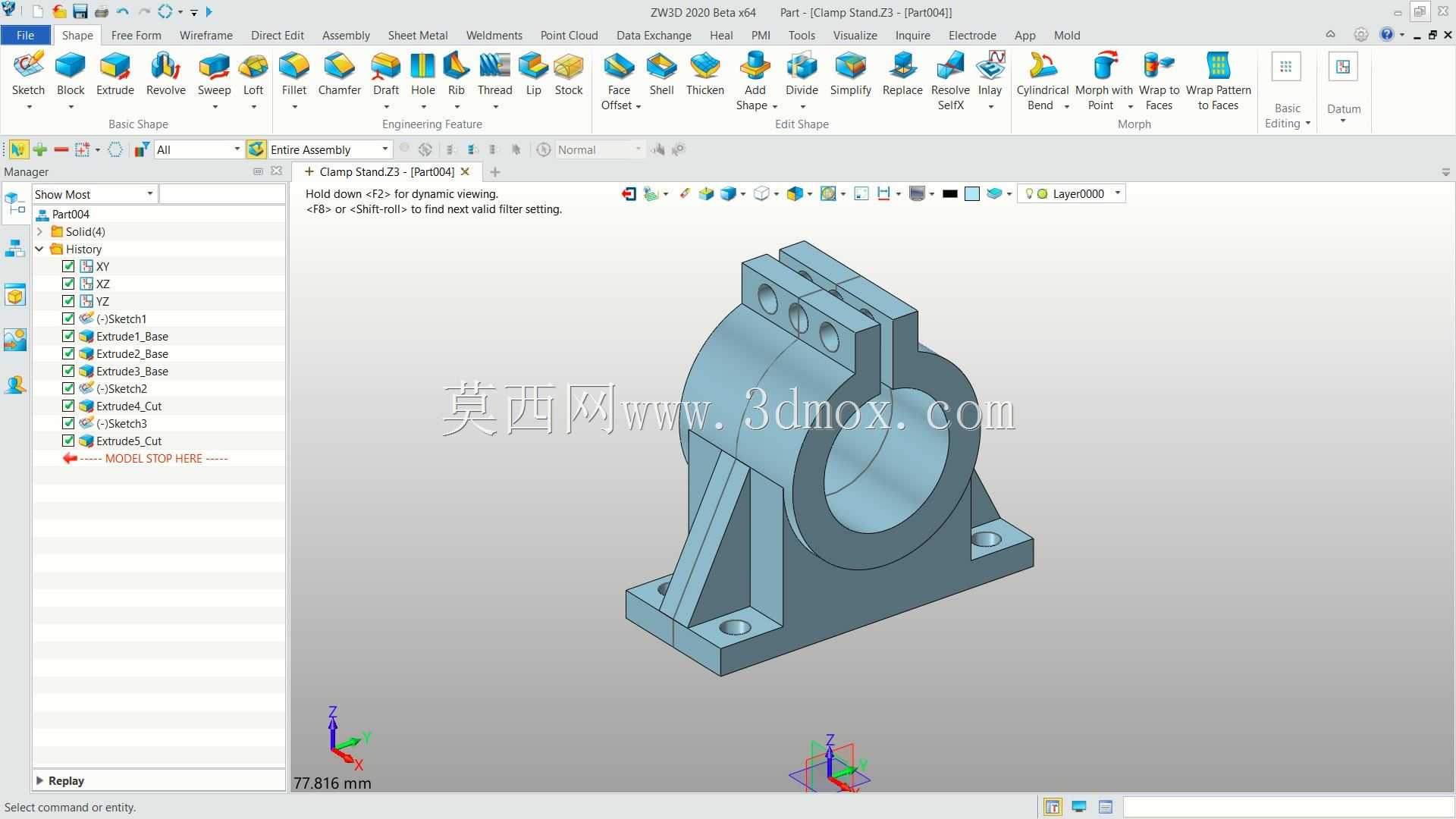

中望3D环境下夹具支座结构设计

　　在非标自动化产线的工件定位工位、机加工工序的辅助装夹场景里，这类带半圆抱箍结构的支座类零件，承担着承托轴类执行元件、定位检测类部件的核心作用，区别于一体式焊接支座，该结构采用分体式锁紧设计，上部的开槽锁紧段可通过螺栓预紧力调整抱合间隙，适配不同外径公差的被支撑件，避免过盈压装造成的零件表面损伤，也能消除间隙配合带来的径向窜动问题。从结构布局来看，底部带安装孔的方形底板是整个零件的安装基准，四个沉头孔的孔位公差需控制在±0.02mm范围内，保证安装后与设备安装面的贴合度达到85%以上，避免锁紧后出现支座倾斜的问题；底板与上部抱箍之间设置的三角加强筋，并非等厚度设计，靠近抱箍根部的筋板厚度比靠近底板端薄1.5mm，

　　这种变厚度设计既可以降低铸造或3D打印过程中的应力集中风险，也能在保证支撑刚性的前提下减少整体重量，经受力仿真验证，在承受1200N径向载荷时，筋板最大形变量不超过0.03mm，完全满足常规工装的使用要求。上部抱箍的内圆面粗糙度要求达到Ra1.6，安装时可配合铜质垫片增大与被支撑件的摩擦力，防止设备运行过程中被支撑件出现周向转动；抱箍顶部的两个锁紧螺栓孔采用同轴度公差管控，避免螺栓锁紧时出现别劲问题，导致抱箍内圆出现椭圆变形，影响被支撑件的同轴度精度。设计过程中特意将抱箍的中心高度设置为整数尺寸，方便产线调试时快速计算执行元件的作业高度，减少现场配作调整的工作量；底板边缘做了R3的圆角过渡，避免安装调试过程中尖锐边角划伤操作人员，

　　也能减少零件搬运过程中的磕碰掉边问题。这类支座常应用在传感器安装工位、小型导杆的支撑工位、气动执行元件的固定工位，相比标准型材搭建的支撑结构，一体化的支座结构整体刚性更好，长期运行不会出现型材连接处松动移位的问题，在高频往复运动的设备上使用寿命可提升40%以上；设计时也预留了足够的安装操作空间，锁紧螺栓的位置距离相邻结构件的间隙不小于15mm，方便使用套筒扳手完成锁紧操作，不需要额外定制特殊工装来完成装配。
