辐条式V形槽传动皮带轮结构设计

　　这款V形皮带轮是带传动系统里的核心执行部件，日常在中小型动力传输场景中随处可见，从农用加工机具、小型输送设备到普通机床的辅助传动支路，都能见到这类辐条式V带轮的应用。它的核心作用是通过轮槽与V形皮带的楔形贴合，增大接触摩擦力，在电机端与负载端之间传递旋转扭矩，相比平带传动，同等张紧力下它的传动效率更高，打滑率更低，能适应中心距适中的开式传动布局。

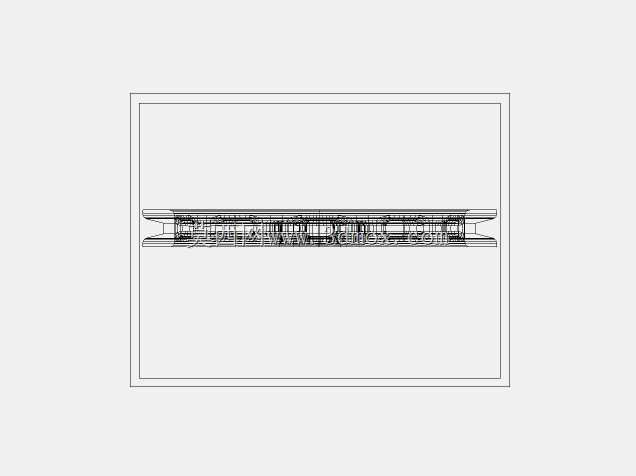

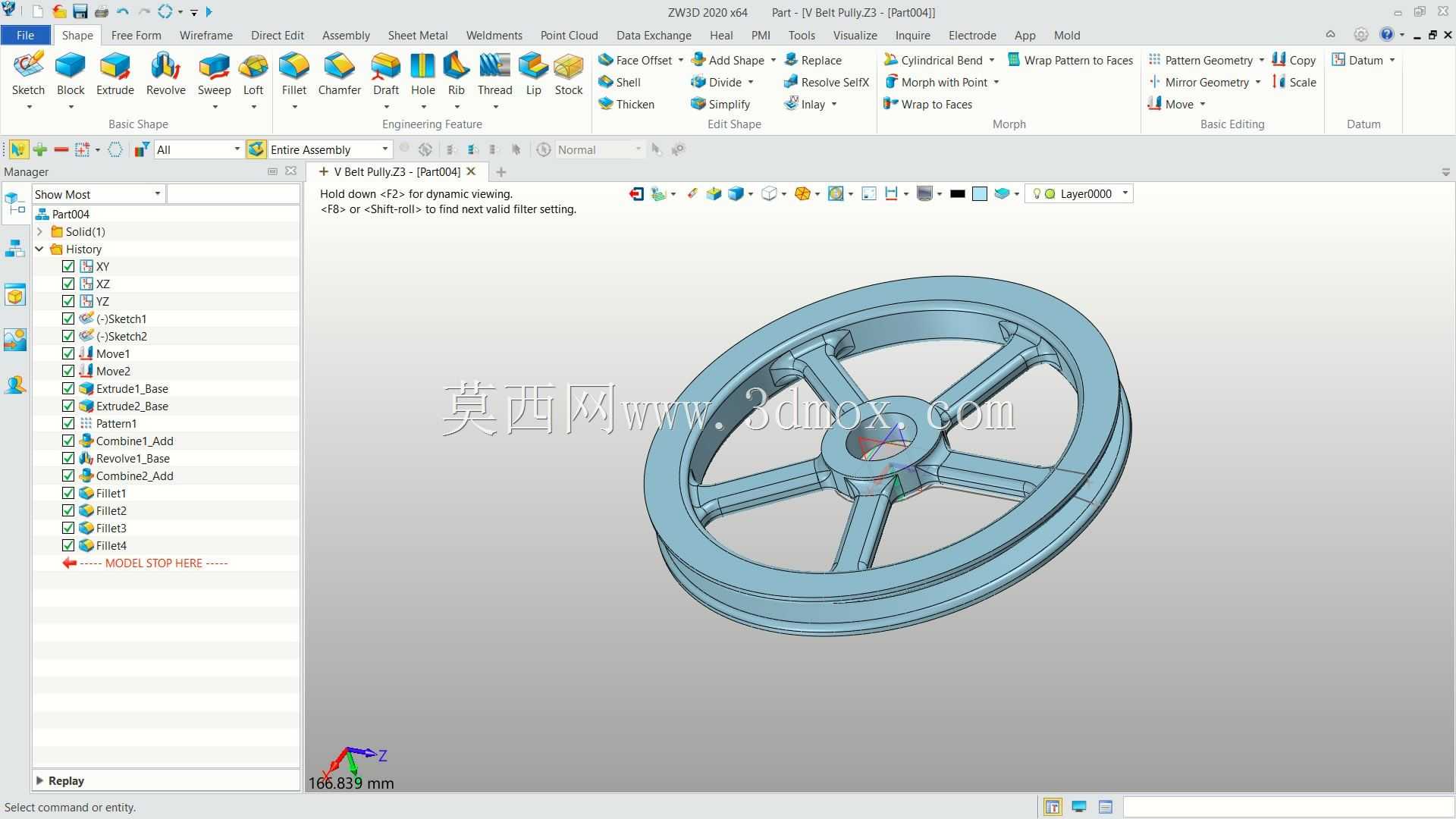

　　设计上采用五辐条的轮辐结构，而非实心轮盘，主要是在保证轮体结构强度、满足额定扭矩下抗形变要求的前提下，尽可能降低轮体自身重量，减少旋转过程中的转动惯量，让设备启停阶段的动态响应更平稳，也能降低转轴端的附加径向载荷，延长配套轴承的使用寿命。轮缘部分的V形槽尺寸严格匹配对应型号V带的截面规格，槽壁的倾斜角度经过反复校核，确保皮带嵌入后侧面能完全贴合，不会出现局部应力集中导致皮带过早磨损的问题，槽底预留了合理的间隙，避免皮带底部与轮槽硬接触，减少传动过程中的摩擦损耗与异响。

　　轮体中心的轮毂部分做了加厚处理，适配标准的平键连接结构，安装时可直接与对应直径的传动轴配合，通过平键传递扭矩，轮毂的轴向长度经过匹配计算，既保证与轴的接触面积足够，不会在长期负载下出现轴孔配合松动，也不会额外占用过多的轴段安装空间。轮辐与轮缘、轮毂的衔接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，即便在短时过载的工况下，也不容易出现辐条根部断裂的失效情况。

　　实际选型应用时，需要注意安装边界的匹配：轮体的外径决定了传动比的分配，安装前要确认轮槽的中心平面与配套带轮的中心平面共面，偏角不能超过允许范围，否则会加剧皮带的侧边磨损，甚至出现皮带脱槽的故障。这类辐条式V带轮更适合中低速、中等负载的传动场景，相比腹板式带轮，它的自重优势在大直径规格的带轮上体现得更明显，散热条件也更好，长时间连续运转时，轮体不会因为皮带反复摩擦积热出现明显的热形变，能维持稳定的传动精度。建模过程中对轮槽的工作面做了公差预留，实际生产时可根据加工工艺调整表面粗糙度，保证与皮带的摩擦系数处于合理区间，既不会因为摩擦系数过小出现打滑丢转，也不会因为摩擦过大导致皮带温升过快老化。
