带球形触头的L型支架曲柄传动结构

项目分类:通用机械零部件 发布时间:2021-04-26 ID:148593
  • 带球形触头的L型支架曲柄传动结构
  • 带球形触头的L型支架曲柄传动结构
  • 带球形触头的L型支架曲柄传动结构
  • 带球形触头的L型支架曲柄传动结构
  • 带球形触头的L型支架曲柄传动结构

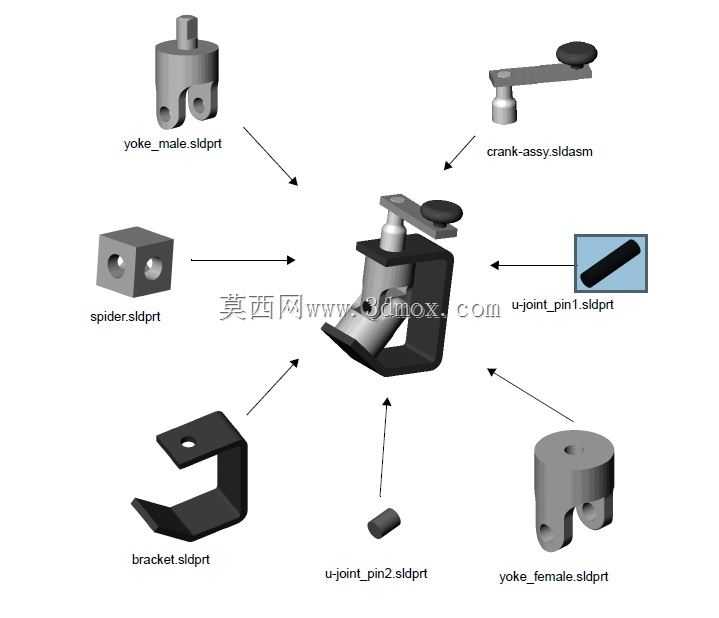

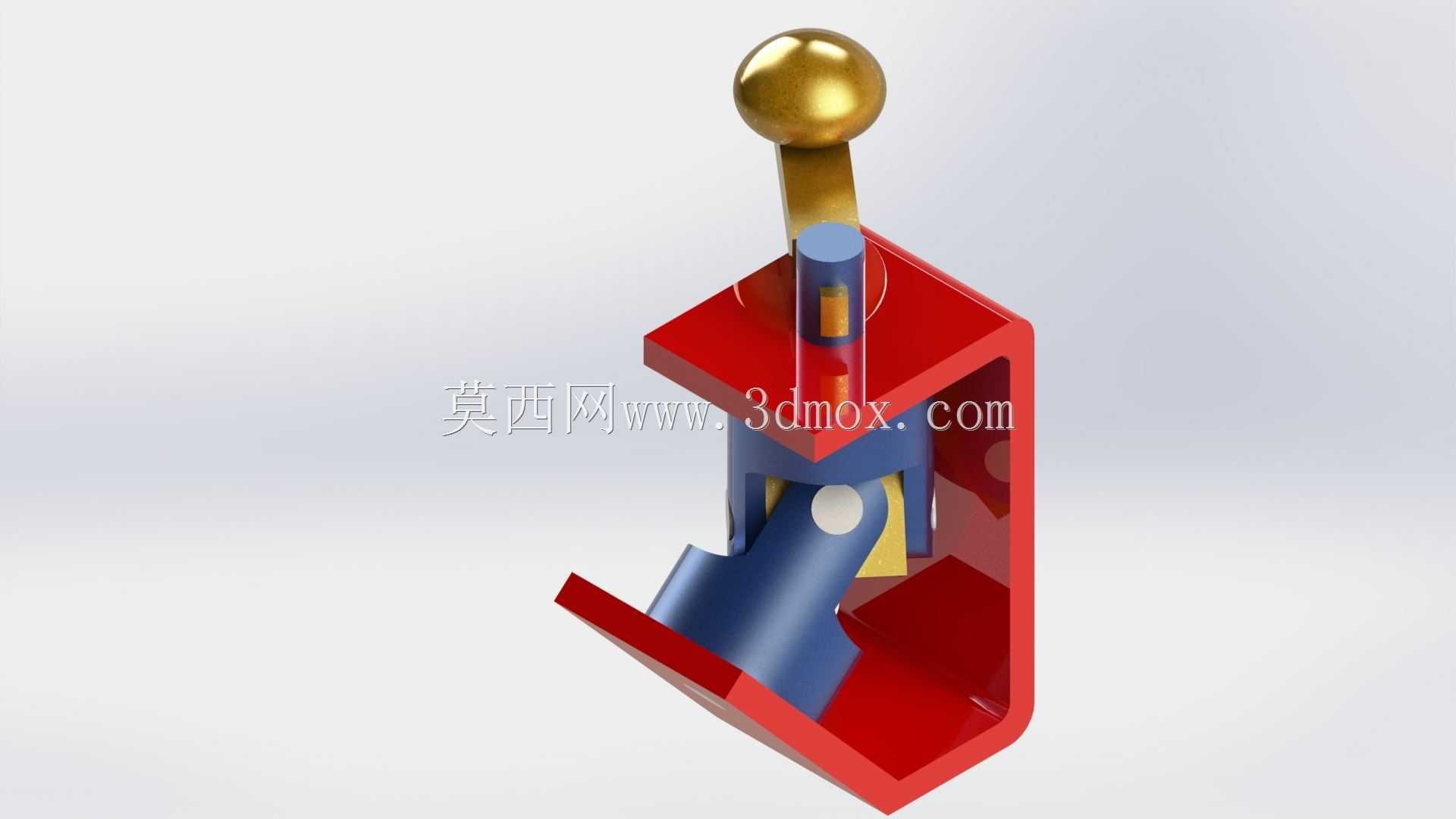

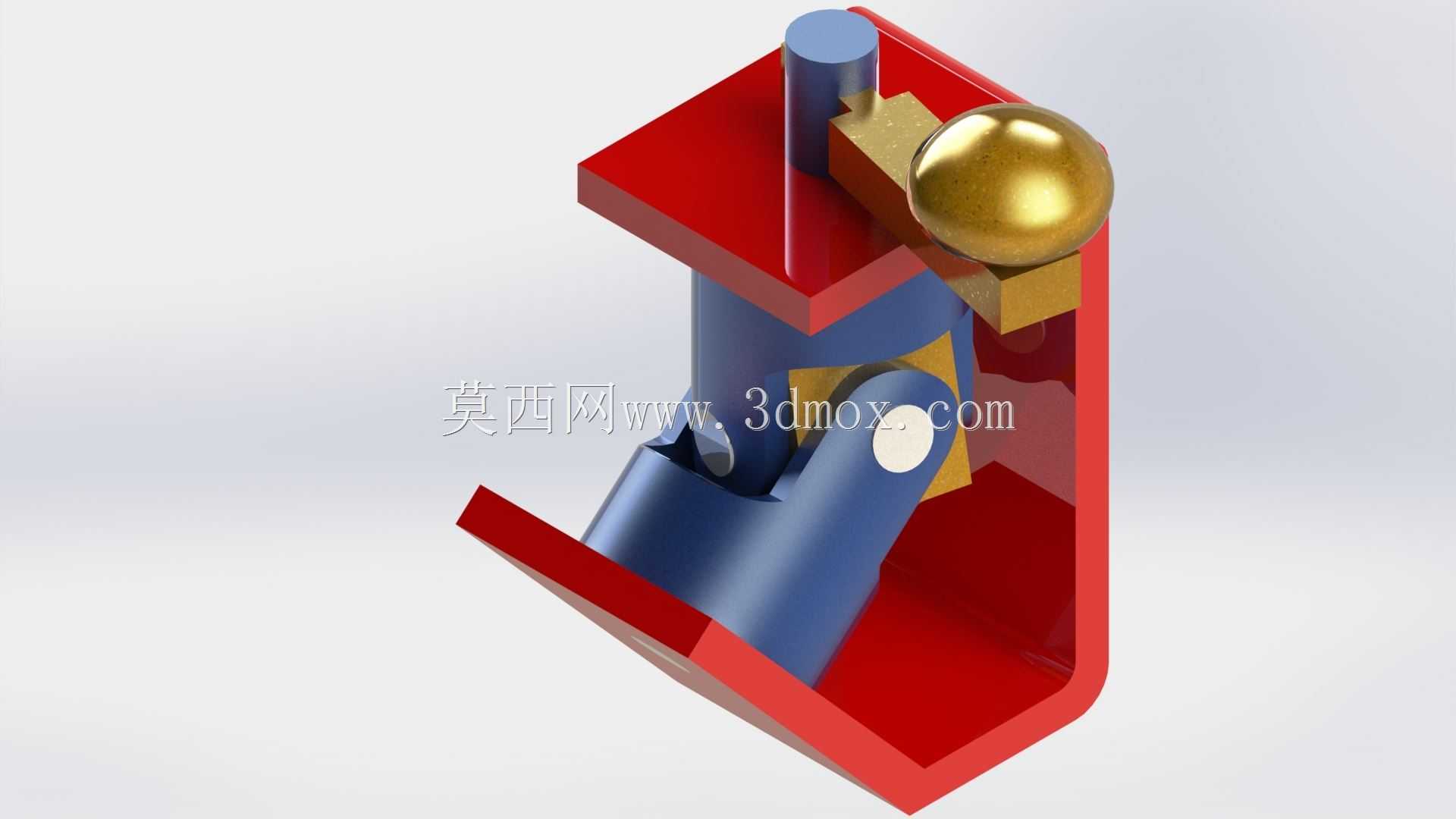

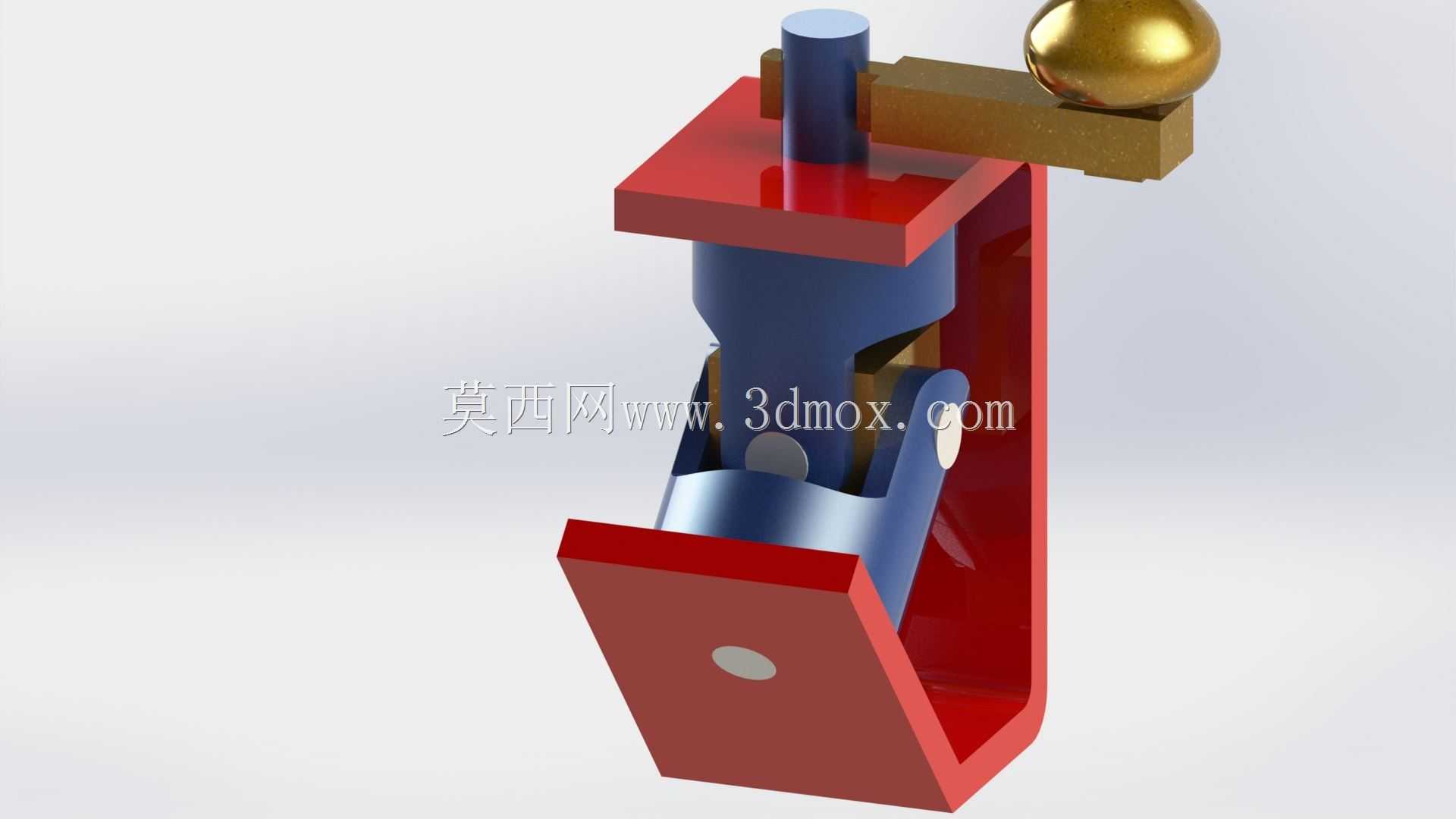

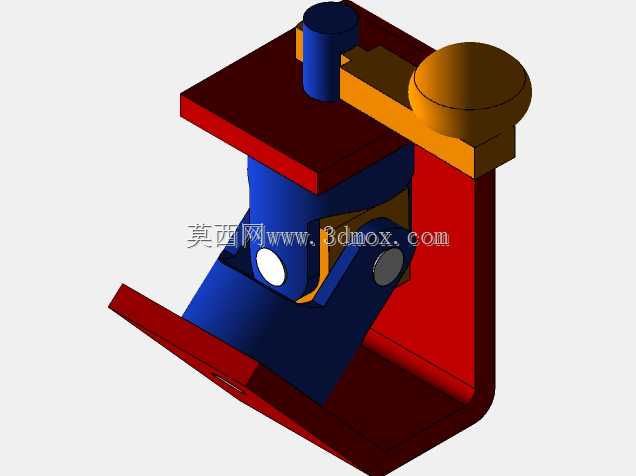

该曲柄传动结构主要应用于小型自动化进给机构、轻工设备的间歇传动单元以及教学演示类机械实验装置中,可实现旋转运动与直线往复动作的转换传递,在小载荷、高精度位移输出的工况下能够稳定完成动力传输,常见于小型包装设备的送料工位、检测设备的探针驱动模块以及教学用机械原理演示台的核心传动部位。整套结构以L型弯折的红色支架作为安装承载基体,支架的垂直立面与水平底板形成90度安装基准面,可直接通过底板预留的安装孔固定在设备安装面板上,整体安装边界紧凑,垂直方向占用高度不超过120mm,水平方向投影尺寸控制在80mm*70mm范围内,适配小型设备内部局促的安装空间。结构核心的蓝色曲柄主体采用偏心轴设计,上端与垂直布置的圆柱导向轴配合,可绕固定轴做定轴转动,曲柄的摆动端通过铰接结构连接金色的滑动推块,推块上方集成的光滑球形触头可与被驱动部件的平面或弧面接触,将曲柄的旋转摆动转化为推块的直线往复位移,球形触头的设计能够有效降低接触过程中的摩擦阻力,同时避免硬接触带来的部件磨损,延长整套结构的使用寿命。设计过程中充分考虑了传动过程的运动干涉问题,L型支架的内侧预留了足够的摆动避让空间,曲柄转动的全行程范围内不会与支架内壁发生剐蹭,铰接位置的销轴采用间隙配合设计,既保证转动灵活性,又控制了传动间隙在合理范围内,避免往复动作出现回程误差。导向轴与支架顶部的安装孔采用过渡配合,保证轴体的安装垂直度,为曲柄转动提供稳定的旋转基准,滑动推块与支架立面的导向槽配合,运动过程中不会出现偏摆错位,保证动力输出的直线度。整套结构的零件数量少,装配逻辑简单,各部件之间的配合关系清晰,既可以作为独立的传动模块直接集成到现有设备中,也可以根据实际工况需求调整曲柄的偏心距、球形触头的直径以及支架的安装尺寸,适配不同行程、不同载荷的使用场景,在小行程往复驱动的应用场景下,相比传统的凸轮传动结构具备加工成本更低、装配调试更便捷、维护更换更简单的优势。
