太阳能电池板自动清洁装置结构设计

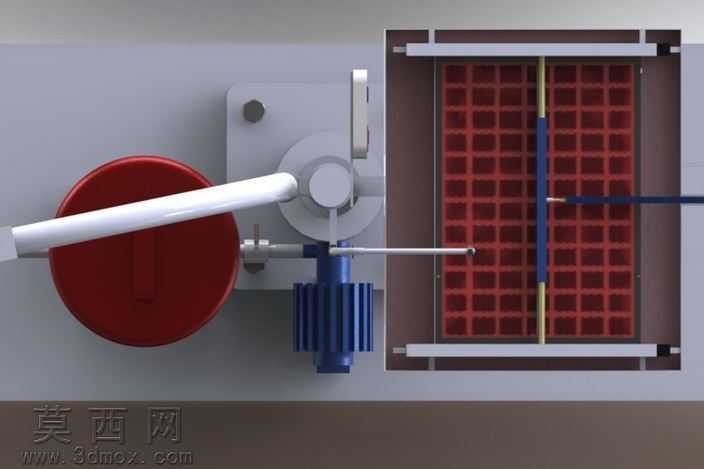

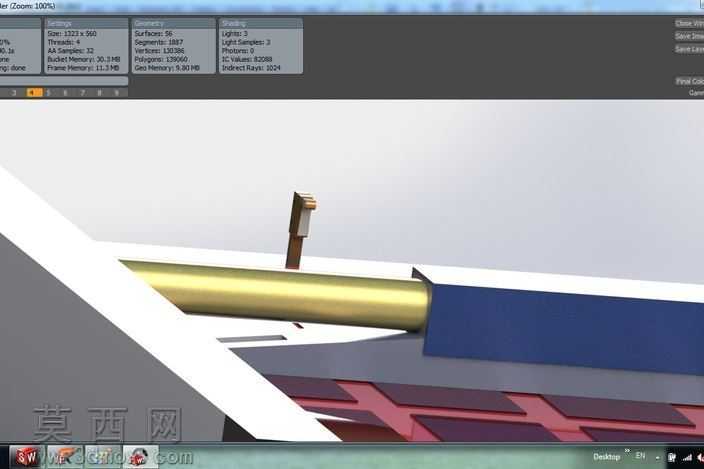

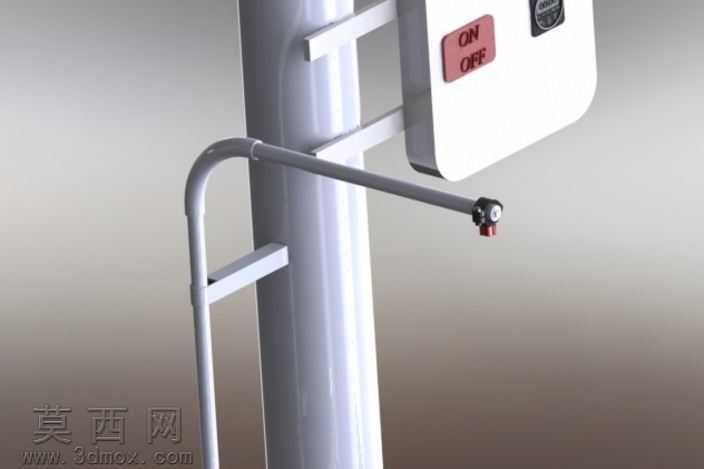

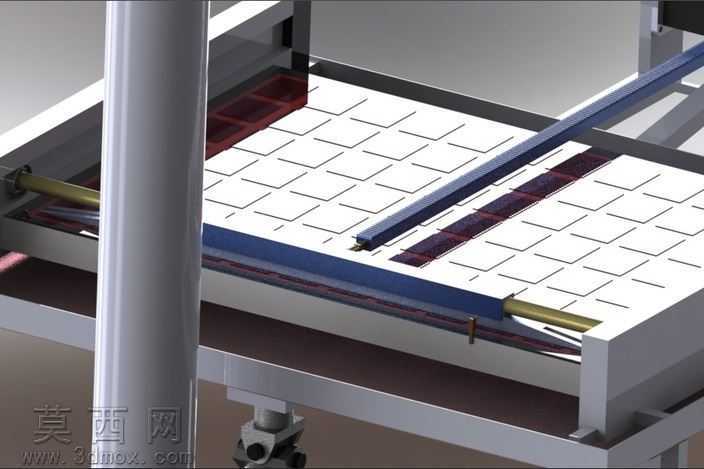

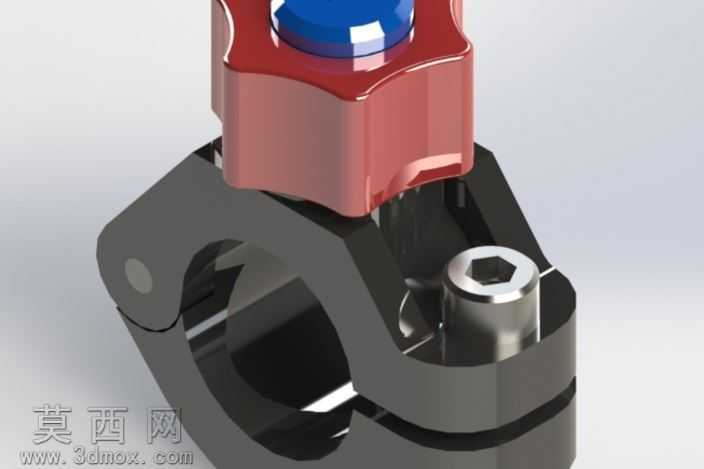

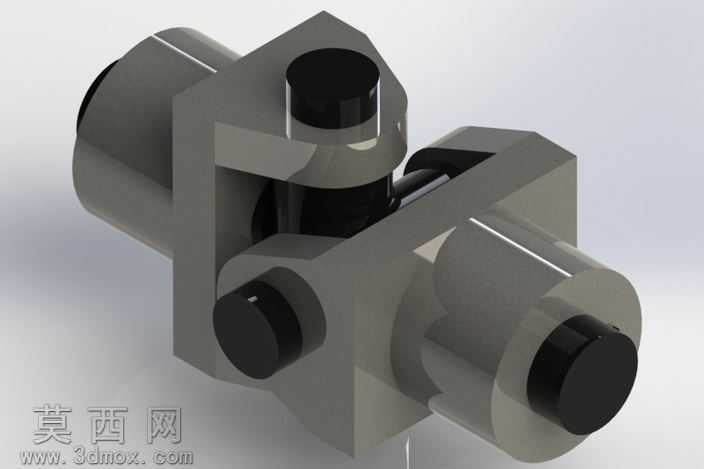

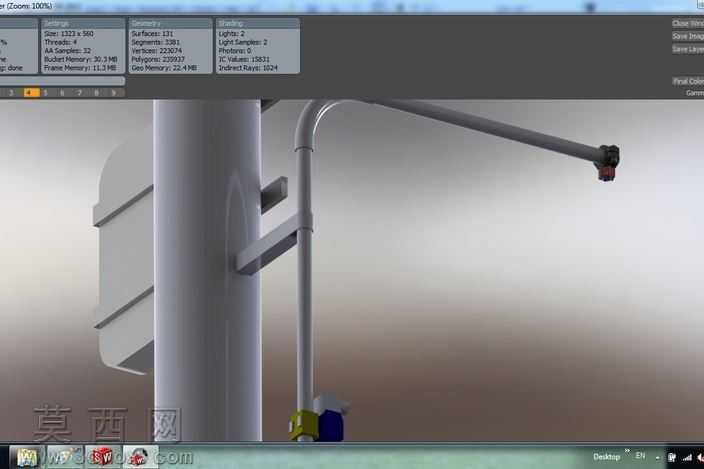

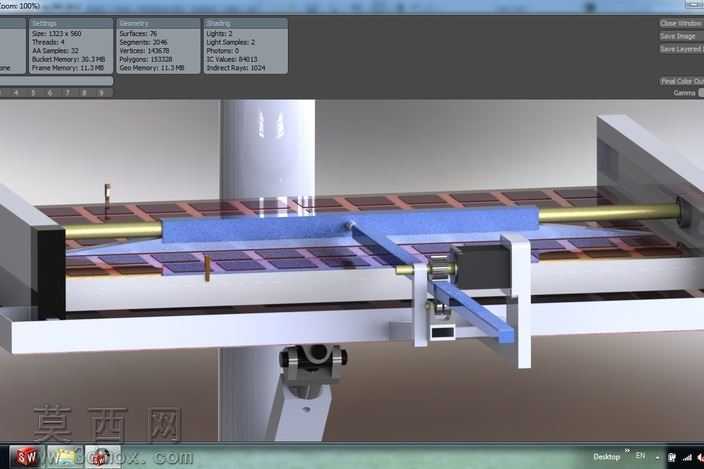

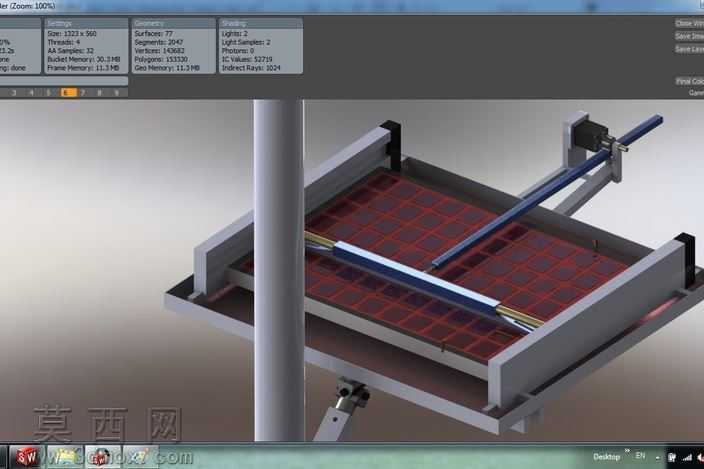

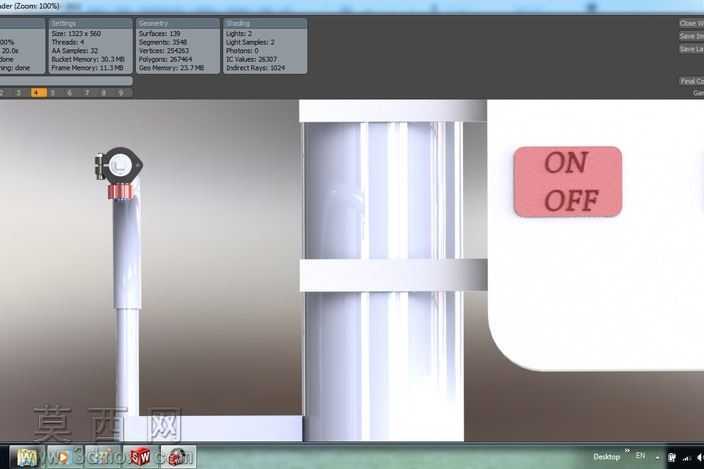

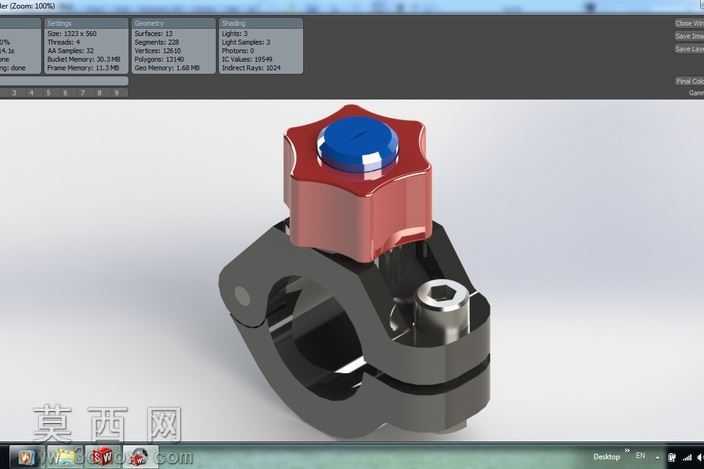

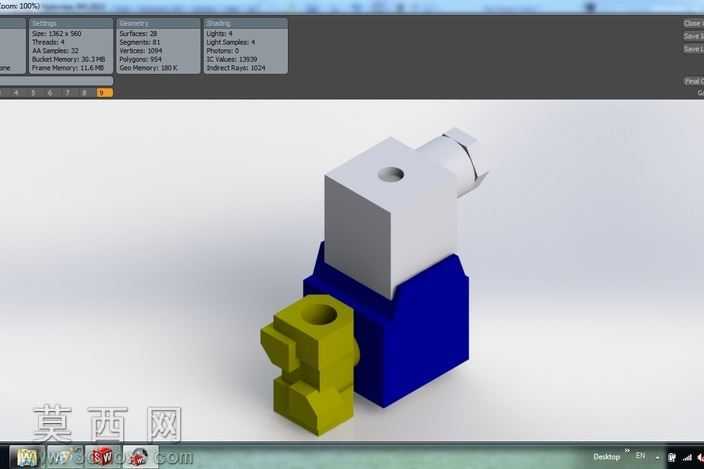

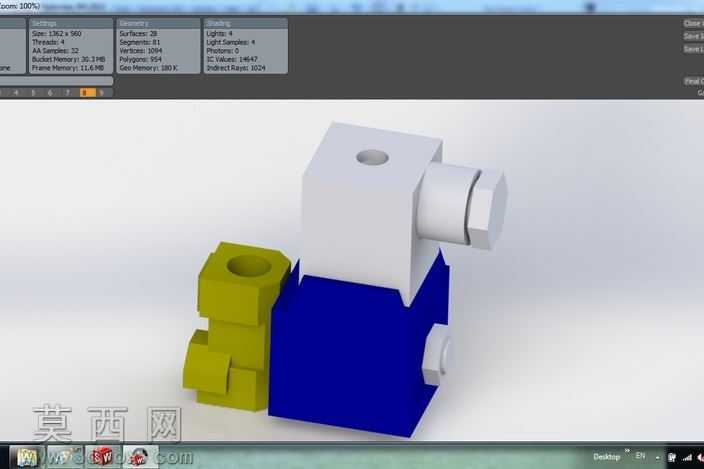

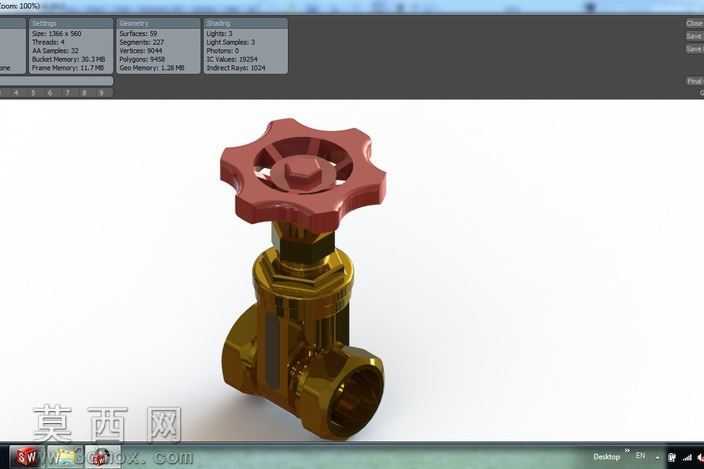

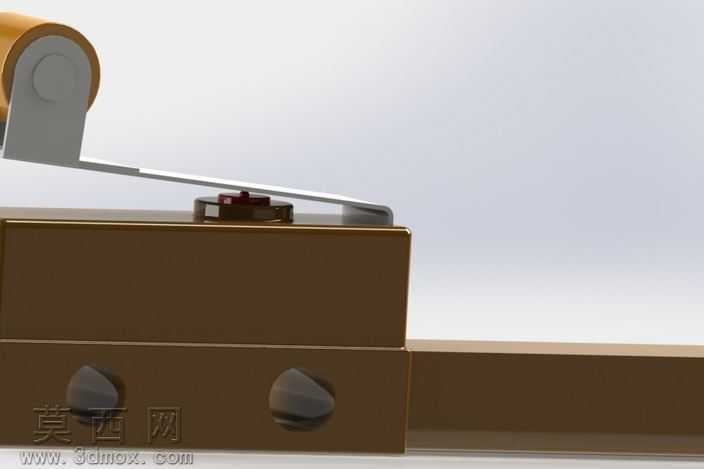

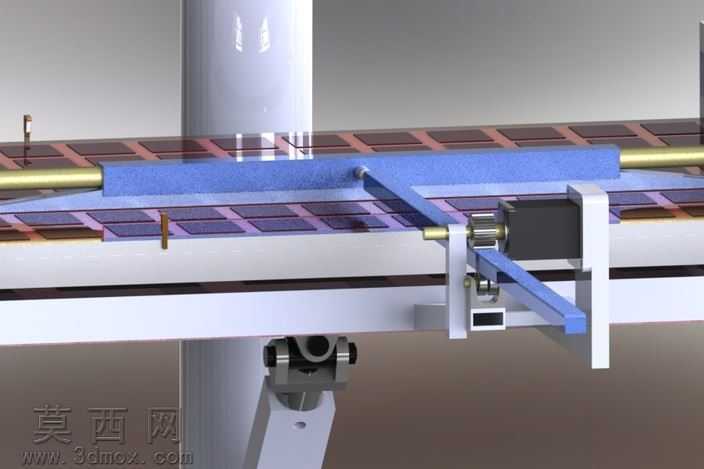

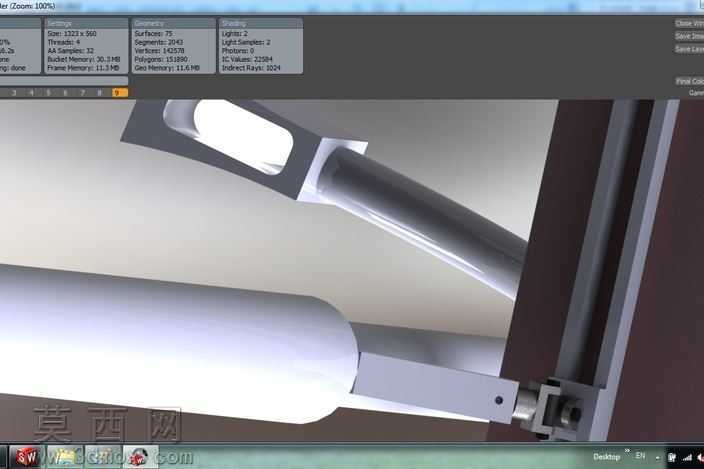

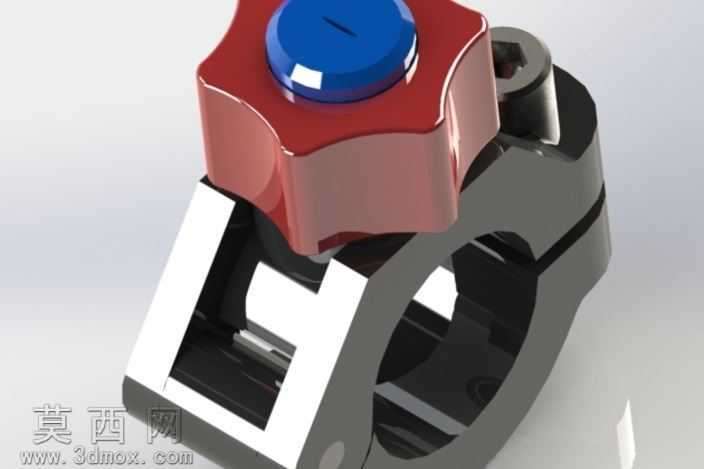

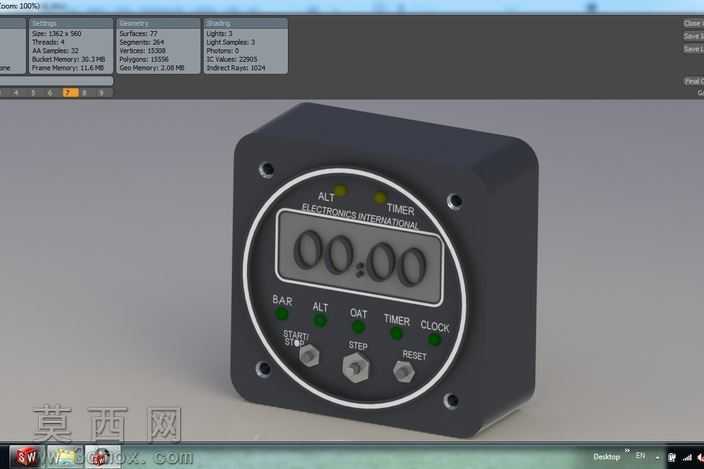

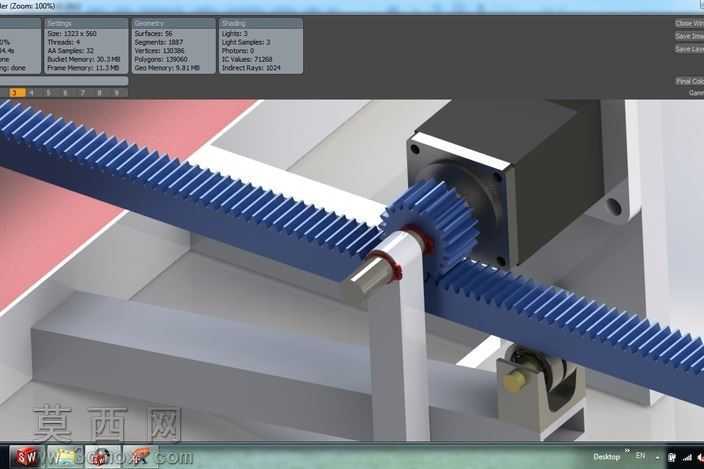

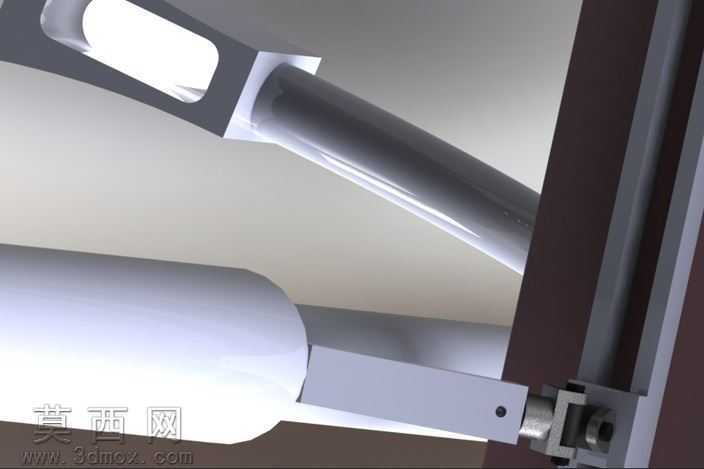

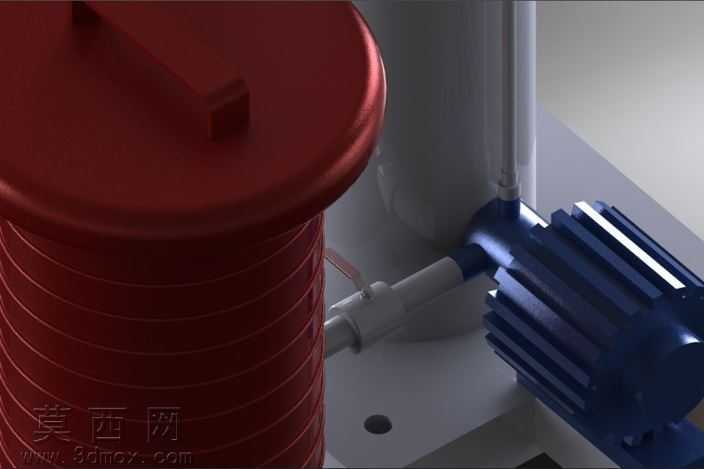

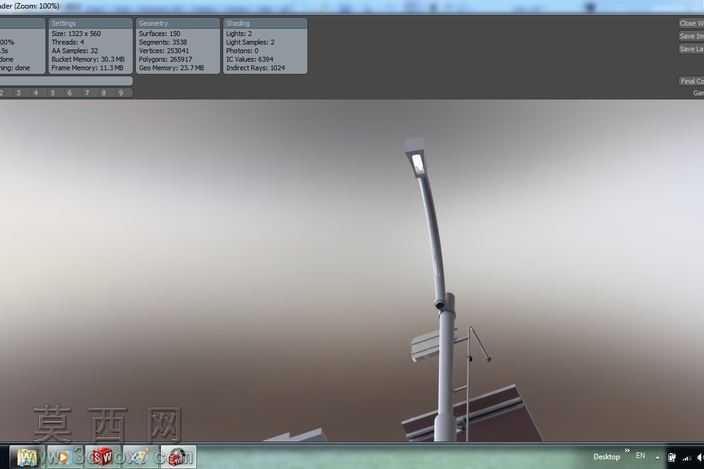

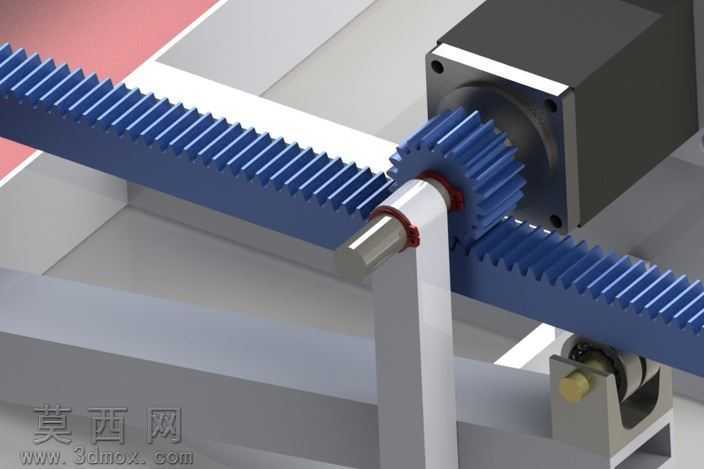

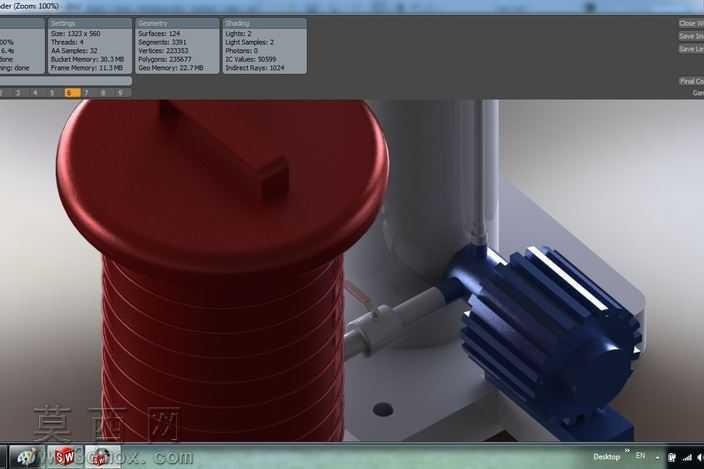

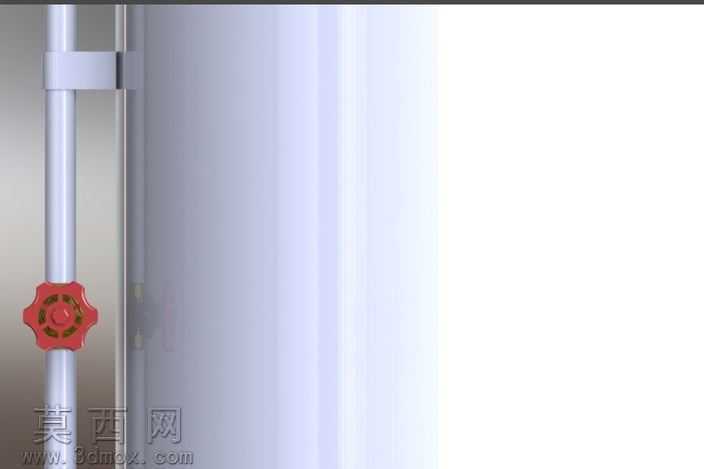

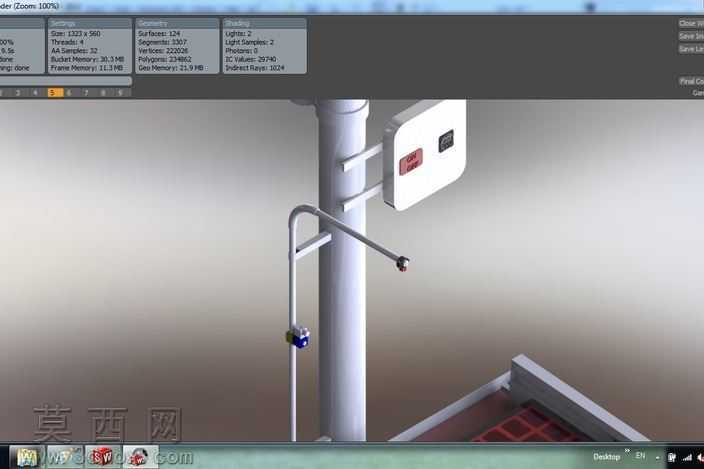

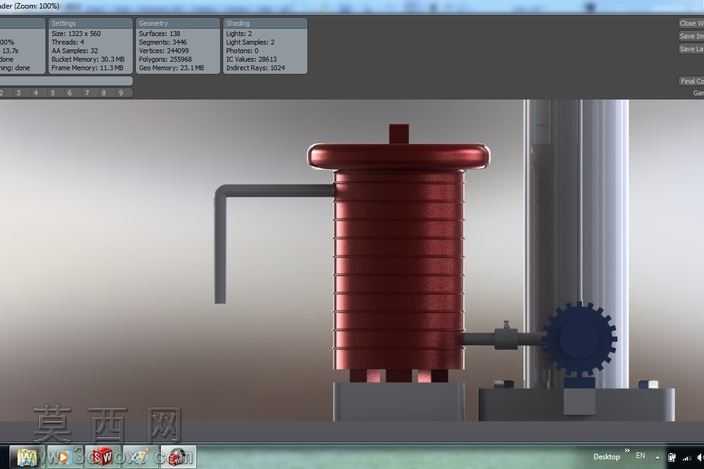

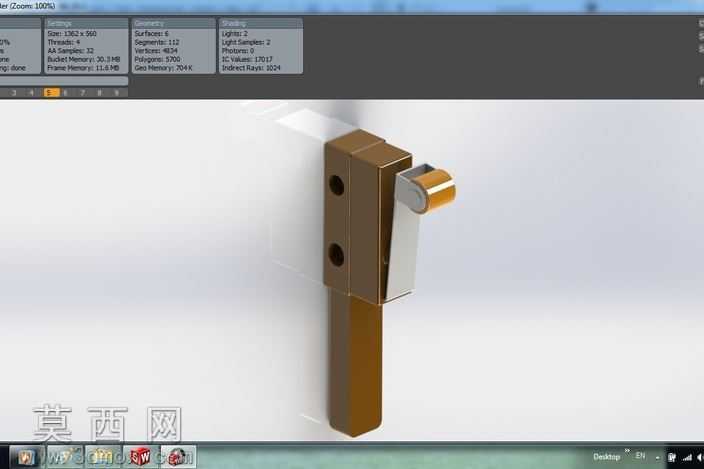

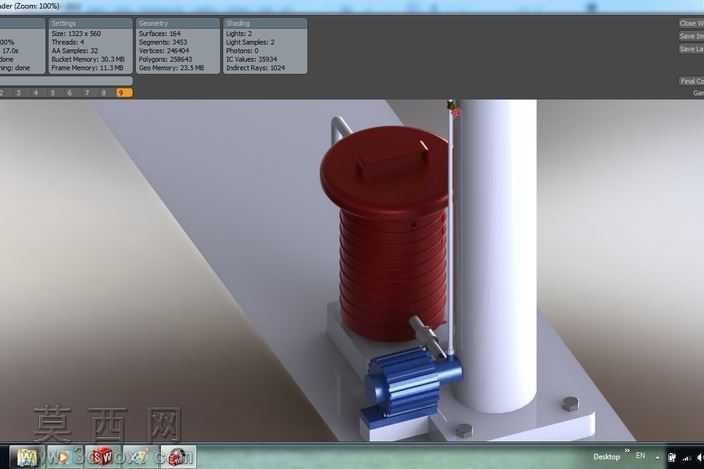

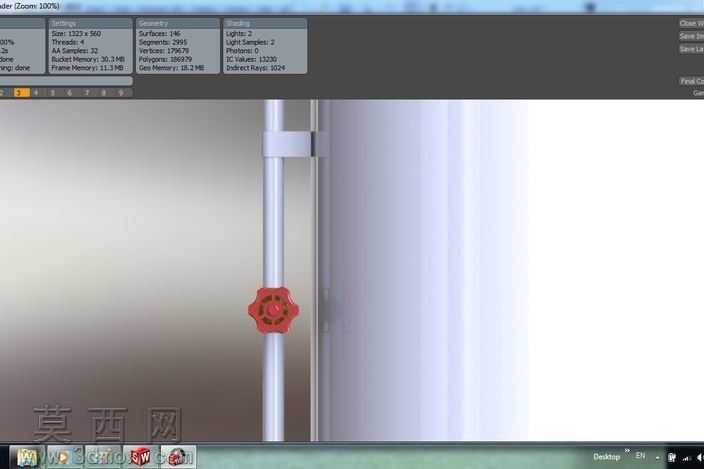

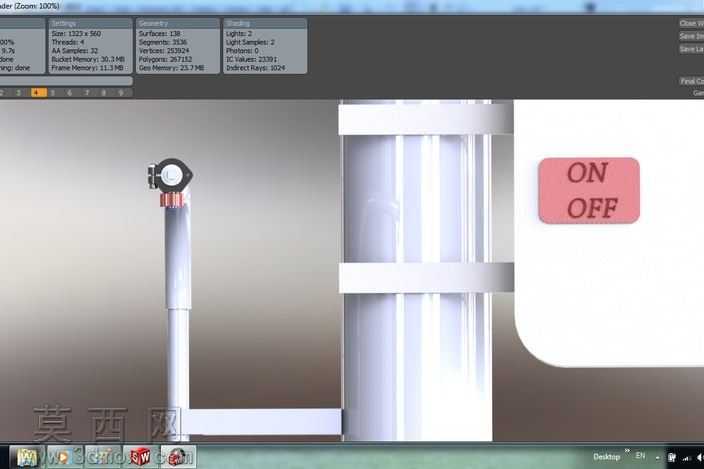

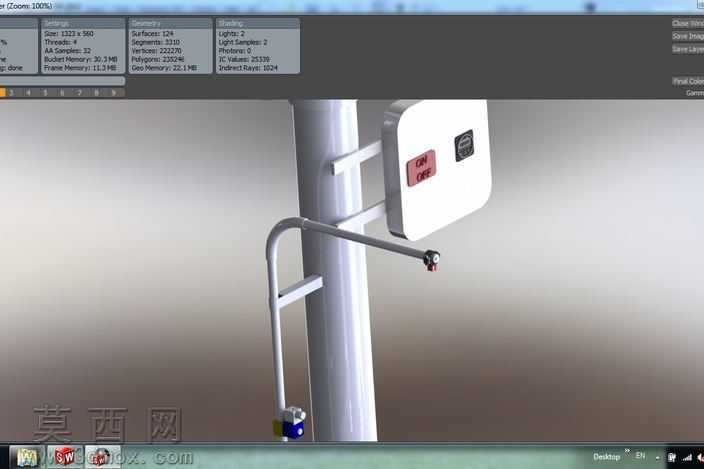

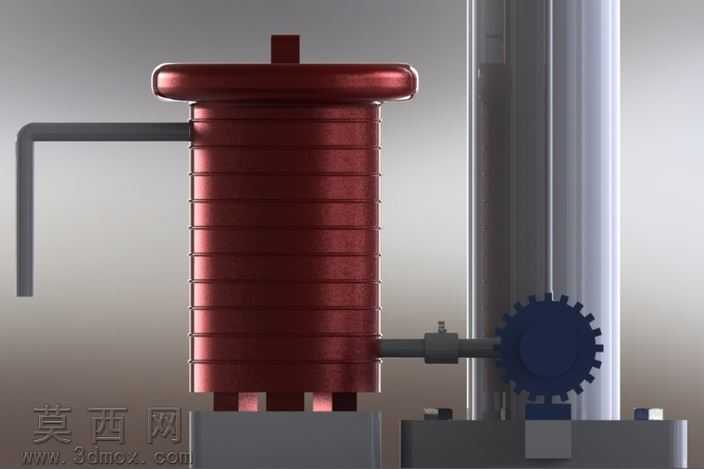

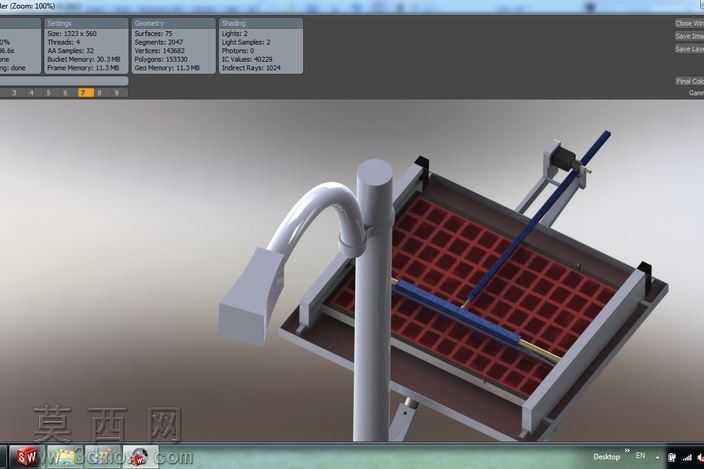

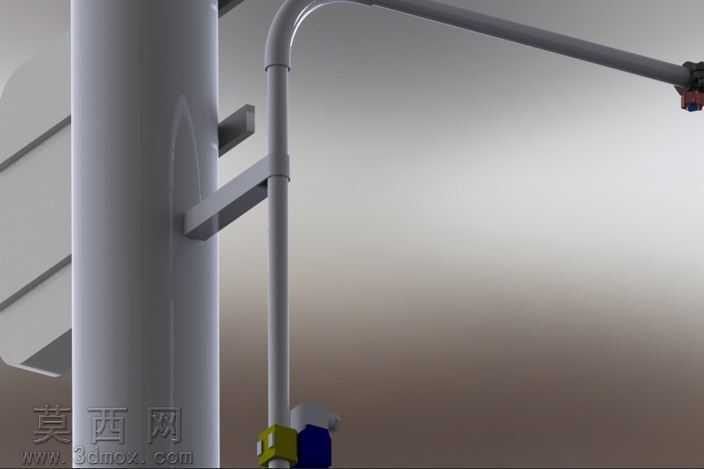

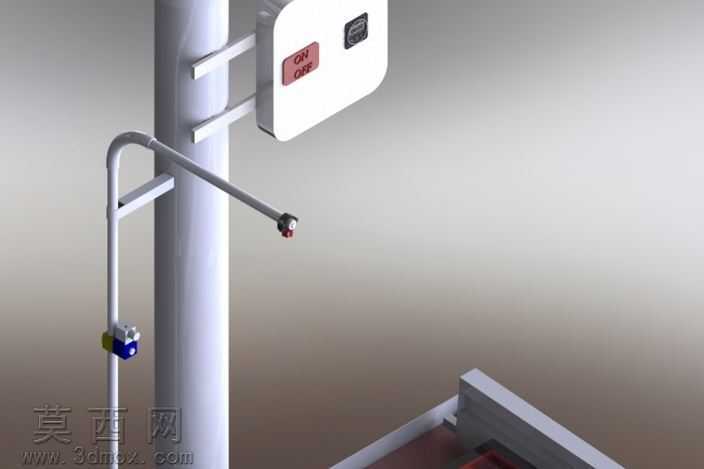

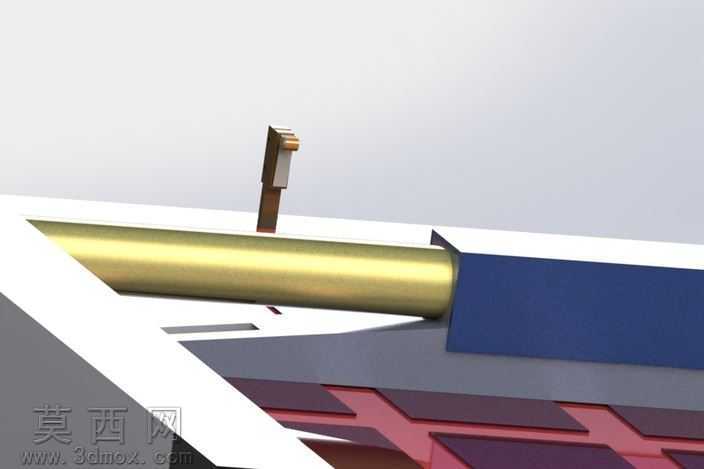

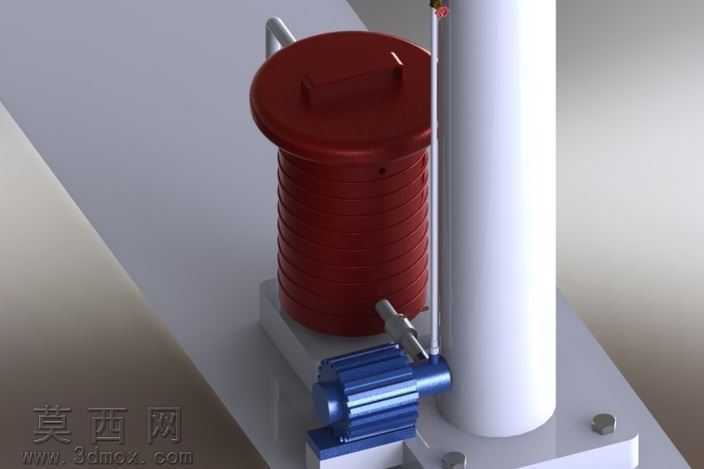

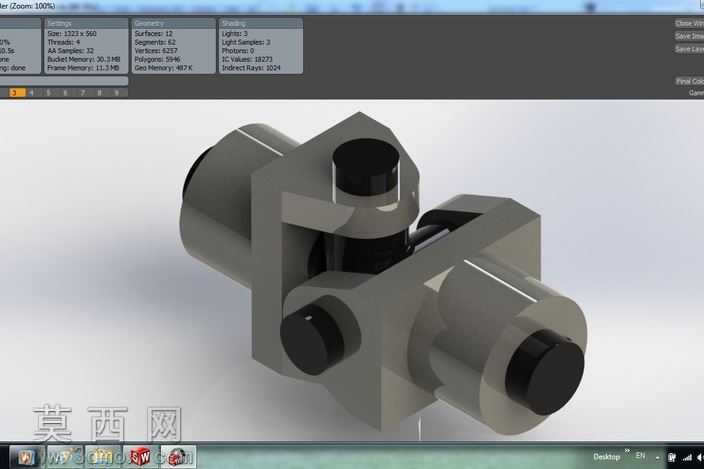

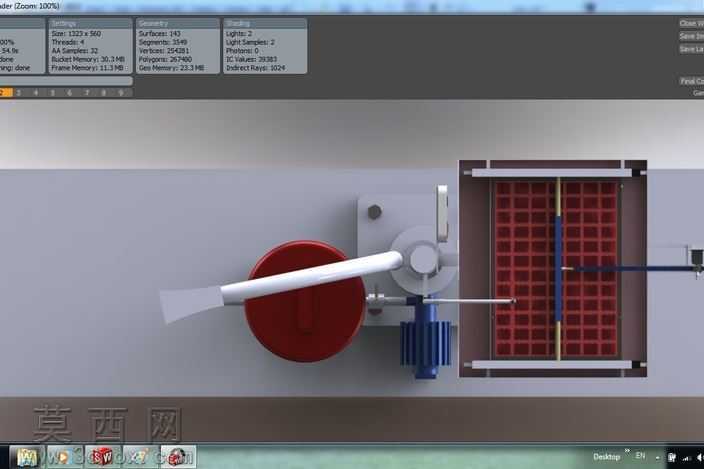

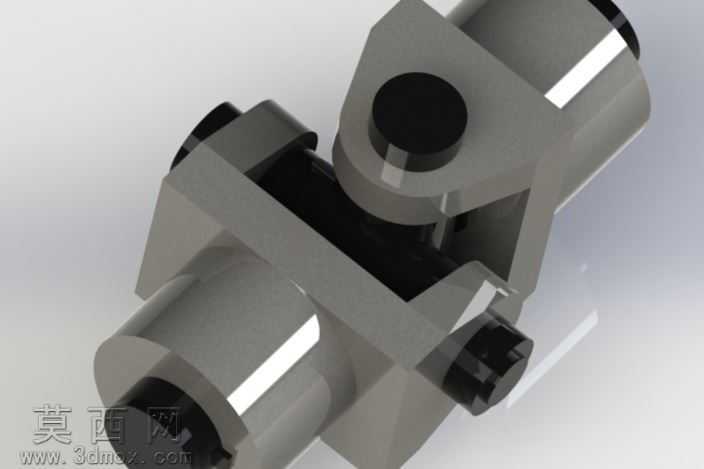

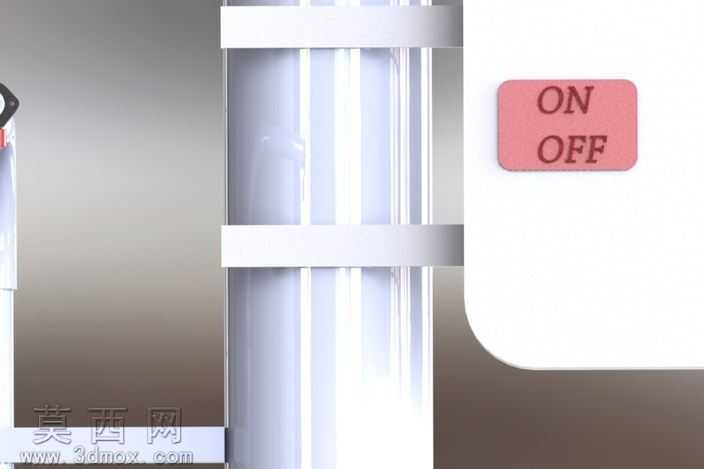

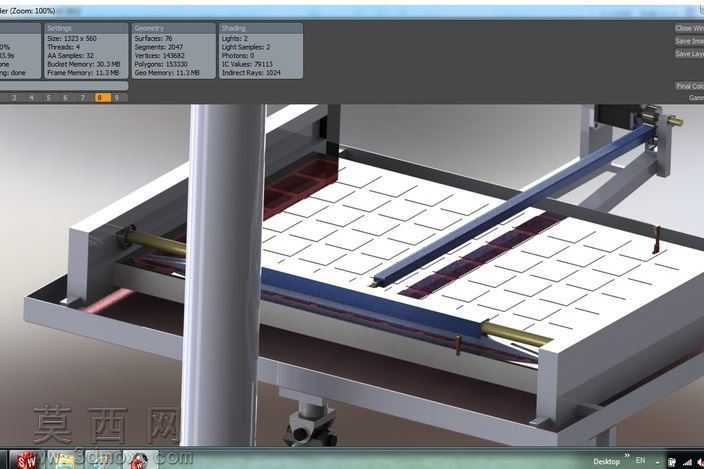

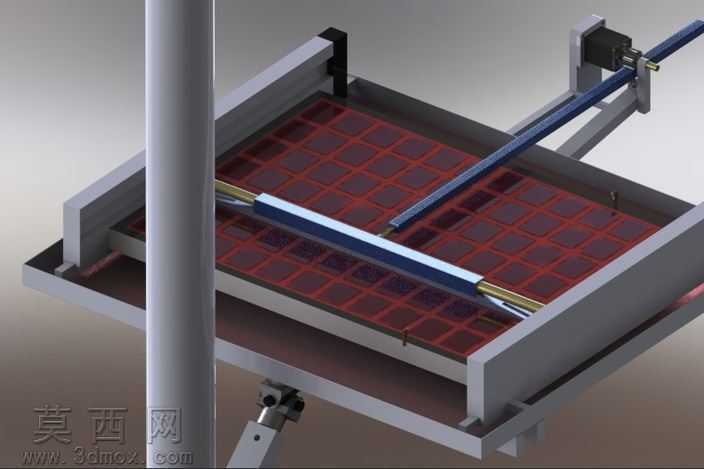

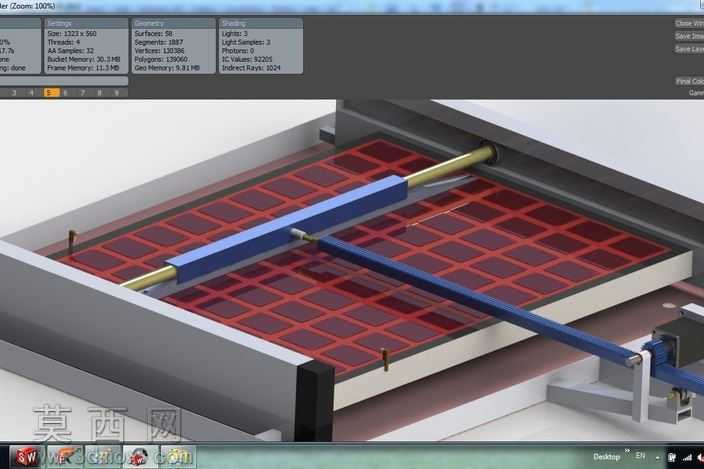

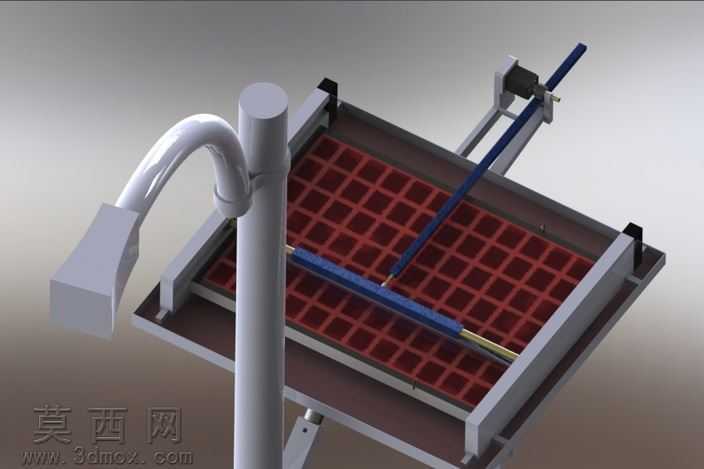

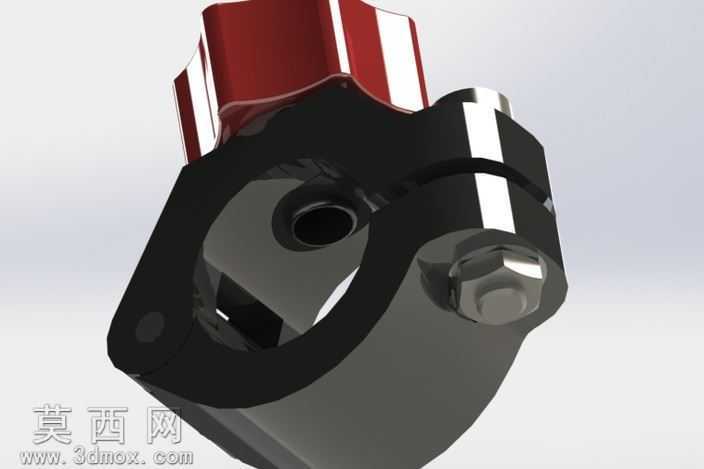

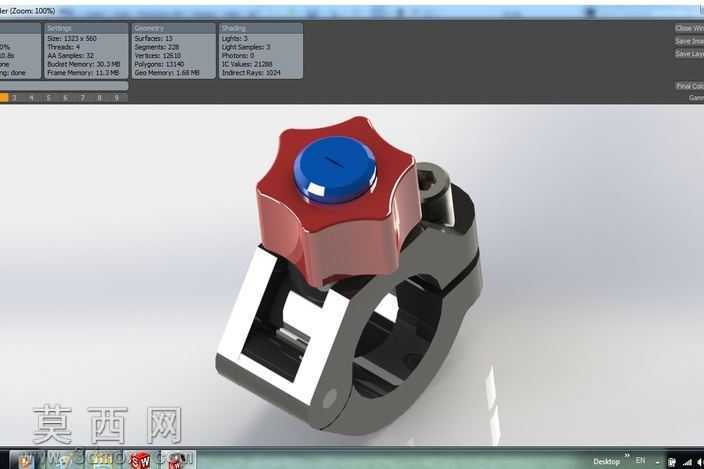

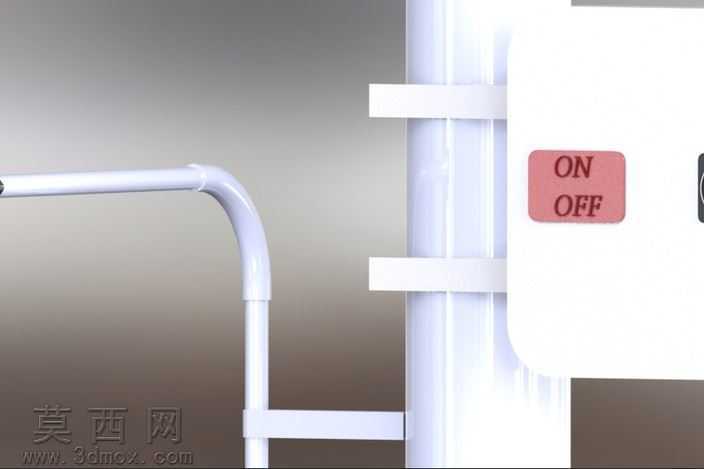

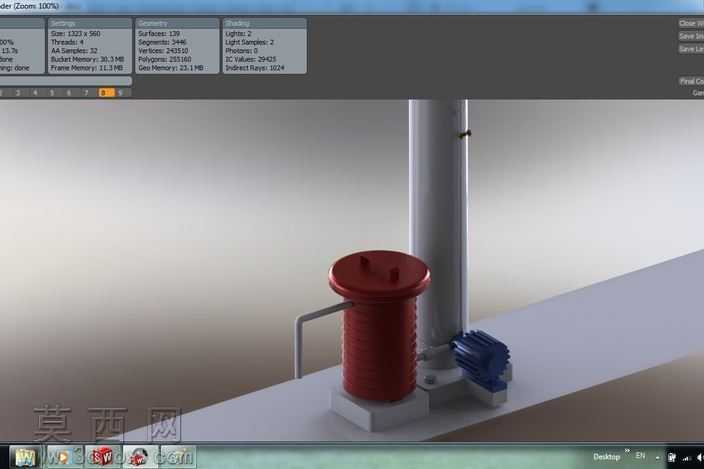

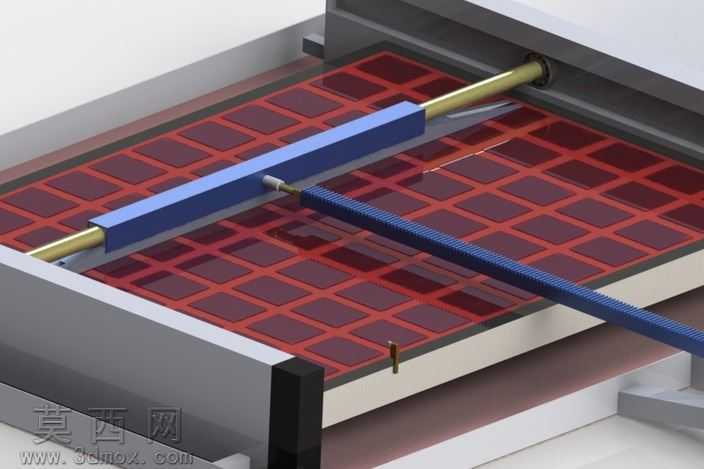

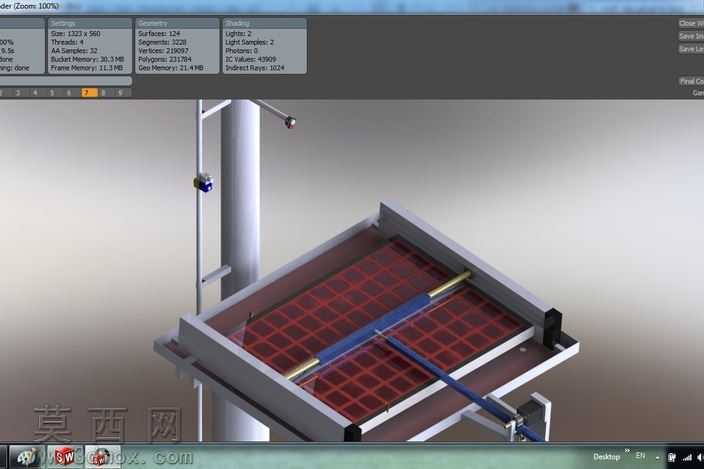

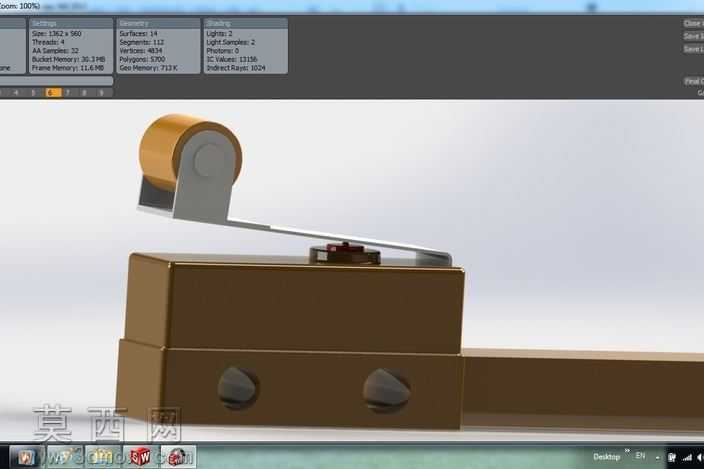

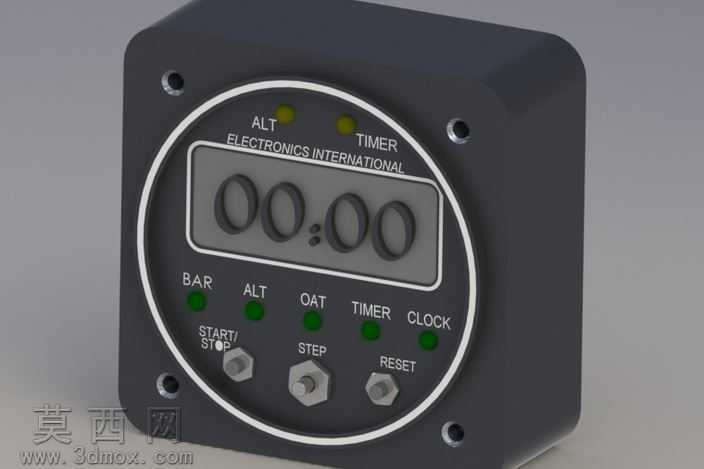

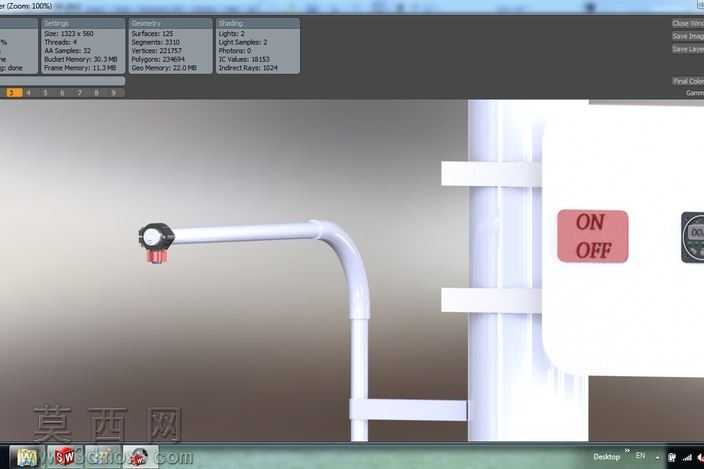

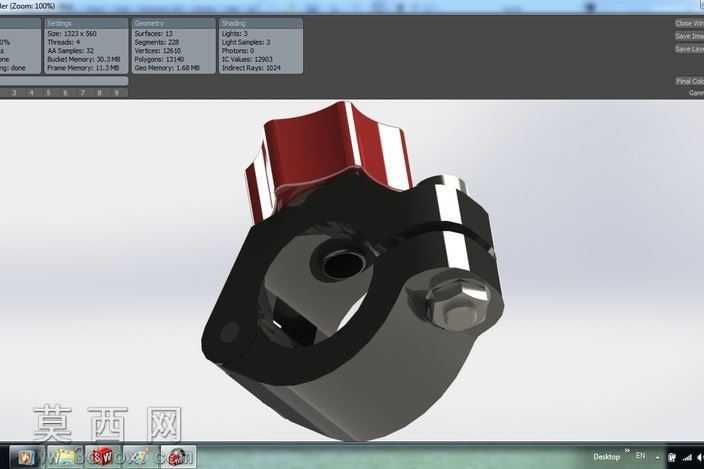

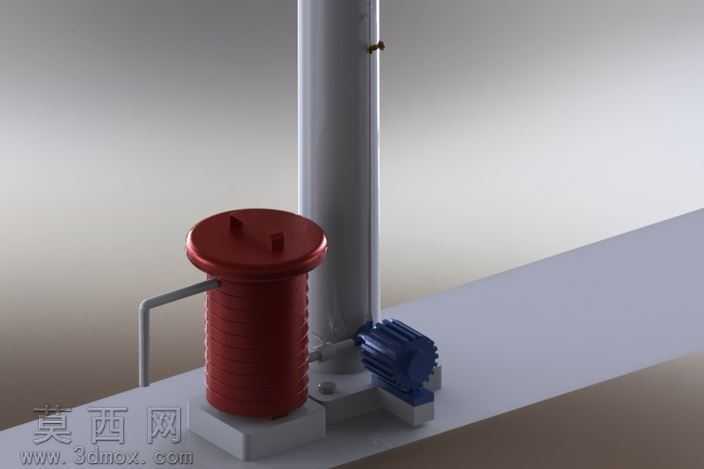

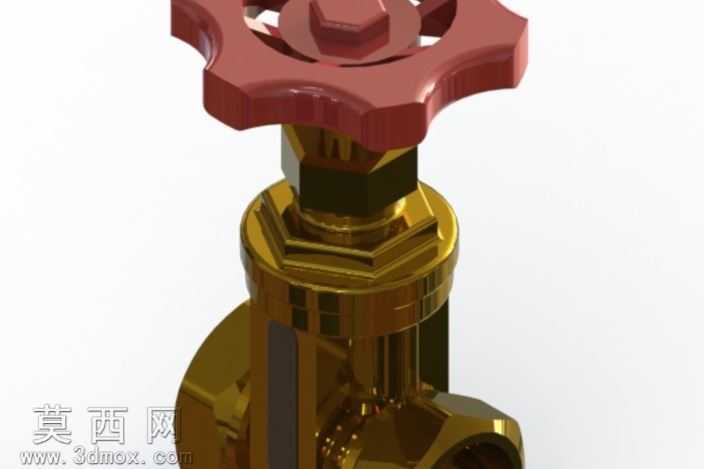

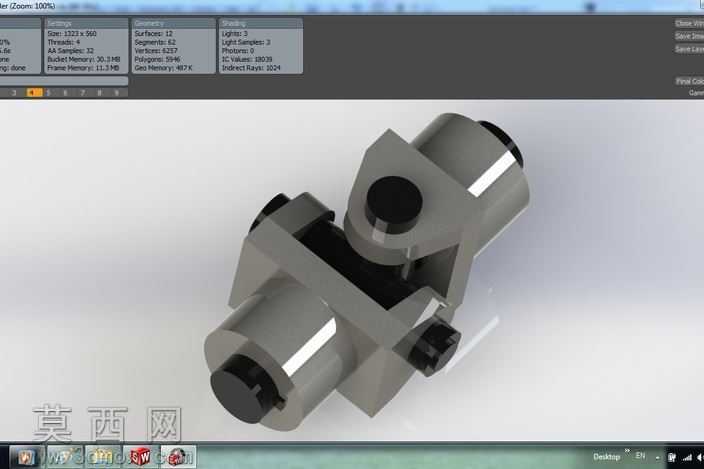

本作品为面向光伏太阳能电池板的自动清洁装置三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体安装框架与光伏板承载基座的基准搭建，再逐一拆分各功能模块完成零件建模与虚拟装配。模型整体以立式安装杆为支撑载体，承载框架采用矩形铝合金型材拼接结构，精准匹配常规晶硅太阳能电池板的安装尺寸，框架内侧设置导向滑轨，为清洁执行机构提供稳定的往复运动路径。清洁执行模块集成了刮水胶条、喷淋喷嘴组件，其中刮水部件采用弹性压合结构设计，可保证胶条与电池板表面始终保持均匀贴合压力，避免清洁过程中刮伤光伏板玻璃表层；喷淋管路沿清洁臂内部排布，外接供水通路可实现清洁用水的均匀喷洒。传动系统采用12V伺服电机作为动力源，通过齿条齿轮啮合结构将电机的旋转运动转化为清洁臂的直线往复运动，传动间隙经过参数化调整，保证运动过程平稳无卡顿。模型中还完整还原了计时控制模块、电磁控制阀、供水水泵、支撑轴承等配套零部件，各零件的装配约束完全符合实际机械装配逻辑，转动副、移动副的约束设置准确，可直接用于运动仿真验证。渲染阶段针对不同零部件赋予了对应材质：光伏板表面采用带轻微反光的钢化玻璃材质，电池片区域设置深蓝色带栅线的晶硅材质，金属框架赋予磨砂铝合金材质，清洁臂、传动齿轮等钢制部件赋予哑光金属漆材质，水管、胶条等非金属部件分别赋予工程塑料、橡胶材质，整体渲染效果真实还原了装置的实际外观质感。设计过程中充分考虑了户外使用场景的适配性，整体结构紧凑，安装方式兼容现有光伏支架的固定规格，可通过计时模块设定清洁周期，自动完成喷淋湿润、刮除污渍、控水复位的全流程清洁作业，无需人工值守操作，能够有效解决多尘地区太阳能电池板积灰导致发电效率下降的问题，同时采用刮洗结合的方式相比传统人工水洗可大幅减少清洁用水量，具备较高的实用推广价值。
