单缸内燃机活塞气缸曲柄连杆结构

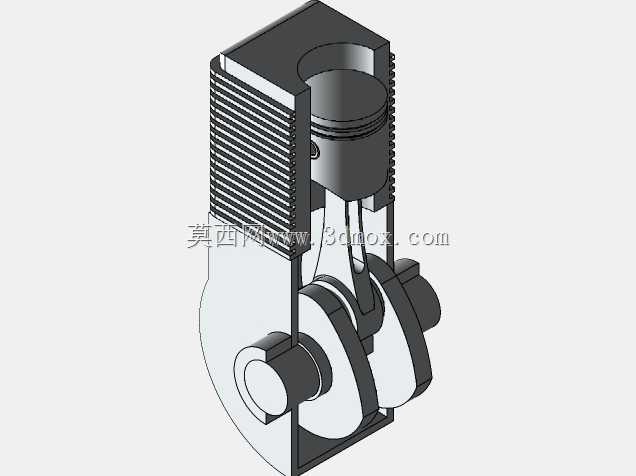

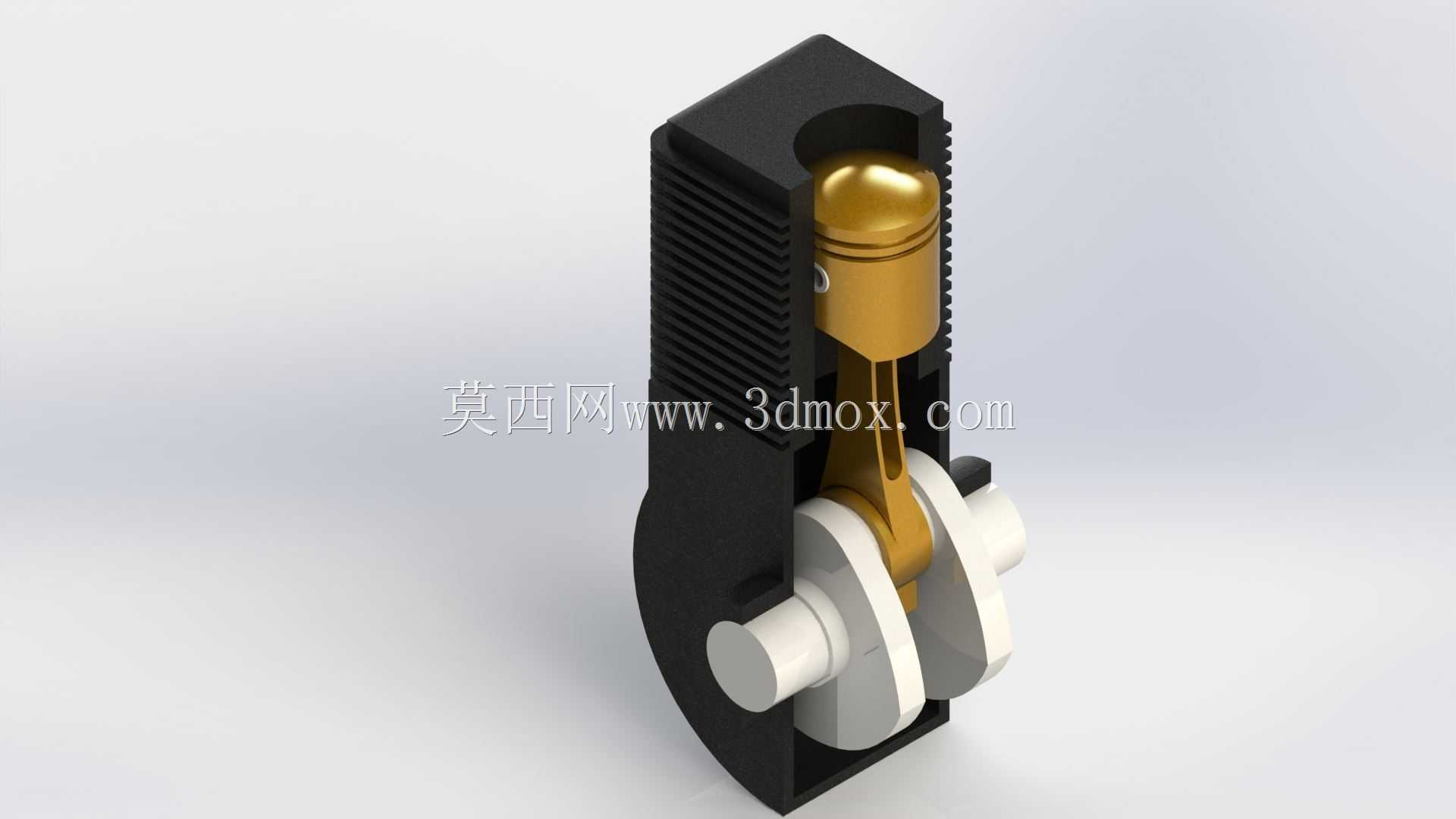

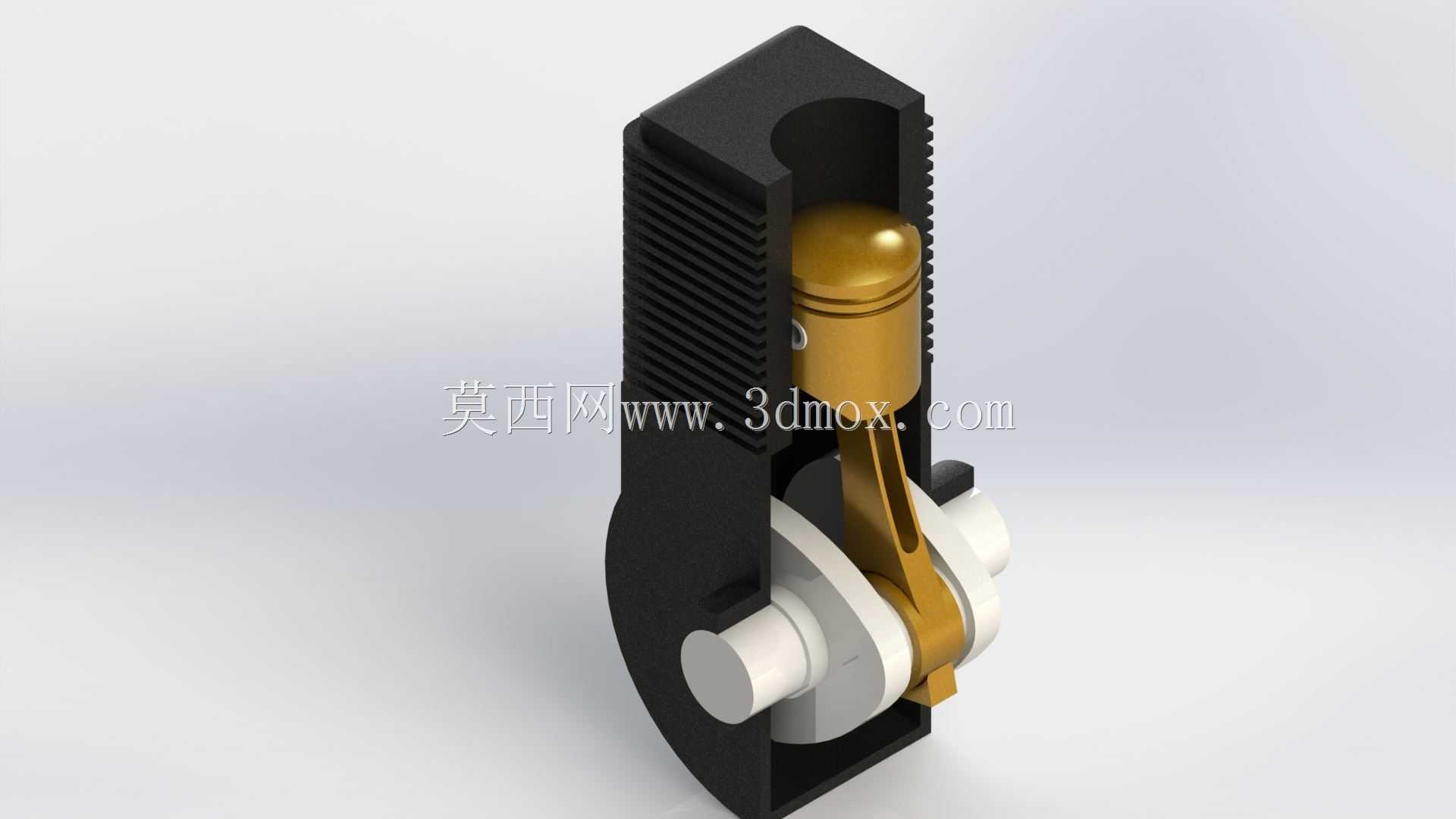

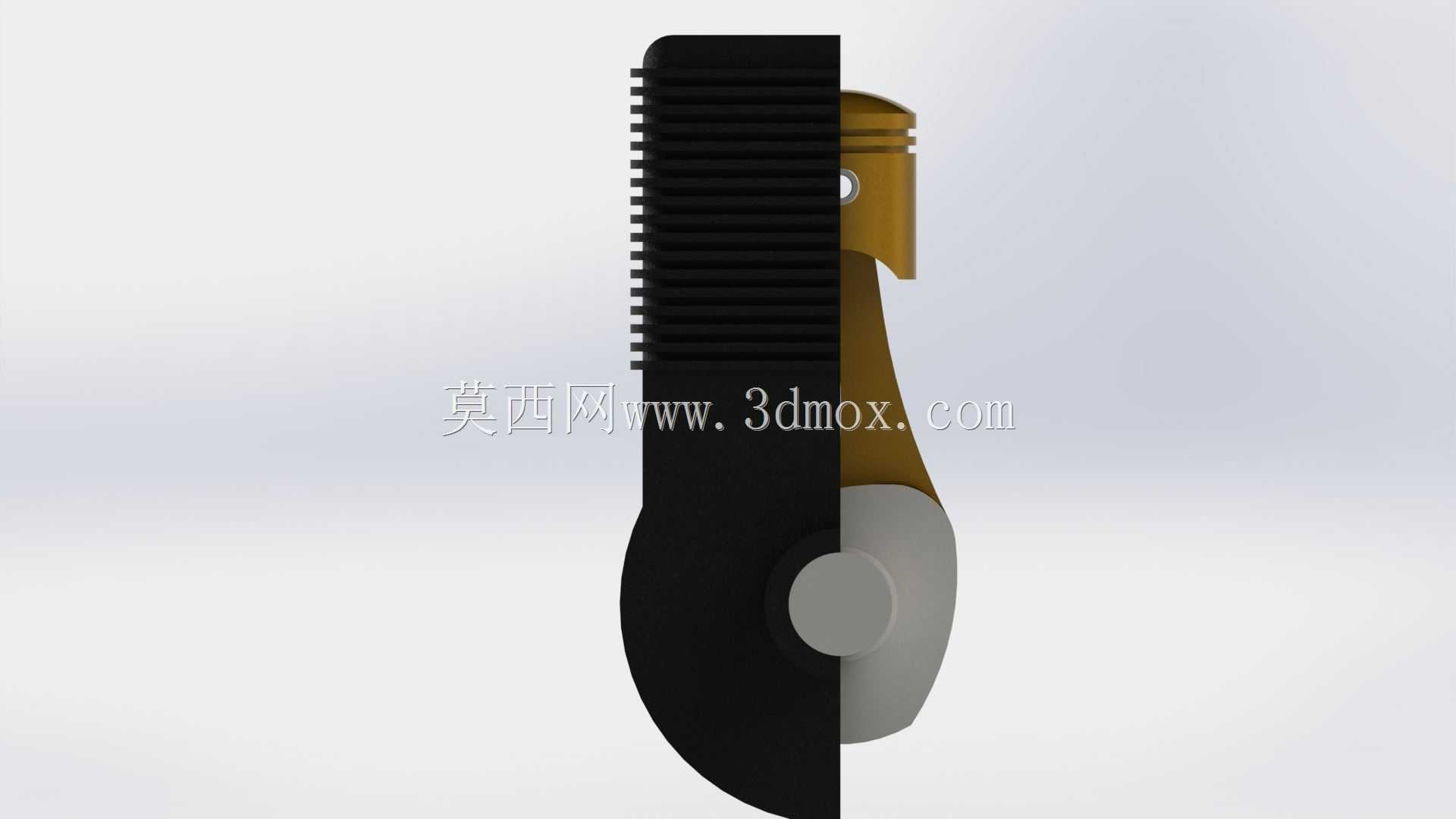

　　这套结构还原了单缸内燃机核心做功单元的装配关系，覆盖了从燃烧做功到动力输出的完整传动链路，在小型通用动力设备、教学演示教具、内燃机原理验证场景中有着广泛的应用价值。日常接触的小型发电机组、园林机械动力头、摩托车主副轴传动前置结构、教学用内燃机拆装实训台，都能看到同原理的结构布局，这套模型把缸体散热筋、活塞环槽、曲柄配重、连杆大头轴瓦配合位这些容易被简化的细节都做了还原，能直接用于结构原理展示、装配干涉验证、运动仿真动画制作等场景。

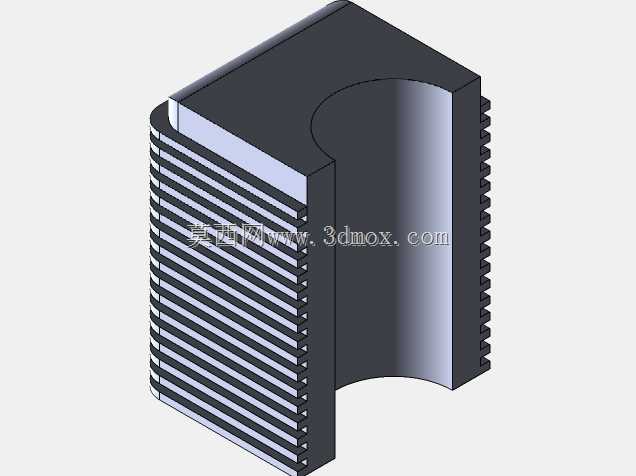

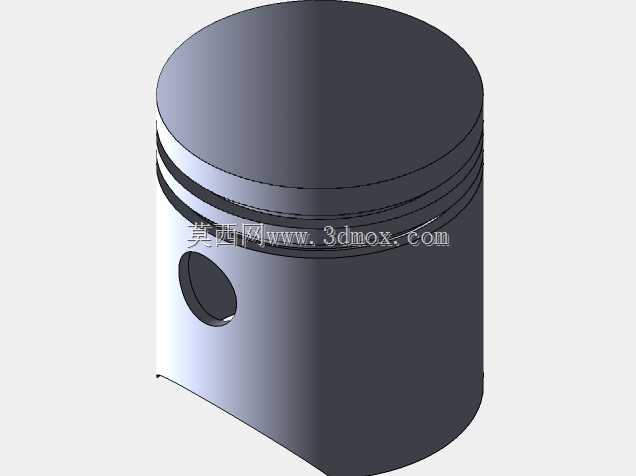

　　从功能逻辑上看，这套结构承担着内燃机能量转换的核心作用：可燃混合气在气缸围成的燃烧室内被点燃后，膨胀产生的高压会直接作用在活塞顶面，推动活塞沿气缸内壁做往复直线运动，再通过铰接在活塞销上的连杆，把直线运动转化为曲轴的旋转运动，最终向外输出扭矩。模型里的活塞顶部做了适配燃烧室形状的凹弧设计，能在实际设计中匹配压缩比要求，避免气门运动干涉；活塞侧壁的环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压气体，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。缸体外侧的密集散热筋是风冷机型的典型设计，通过增加与空气的接触面积，把燃烧过程传递到缸壁的热量快速散出，维持缸体在合理工作温度区间，避免热膨胀导致活塞卡滞、润滑油失效等问题。

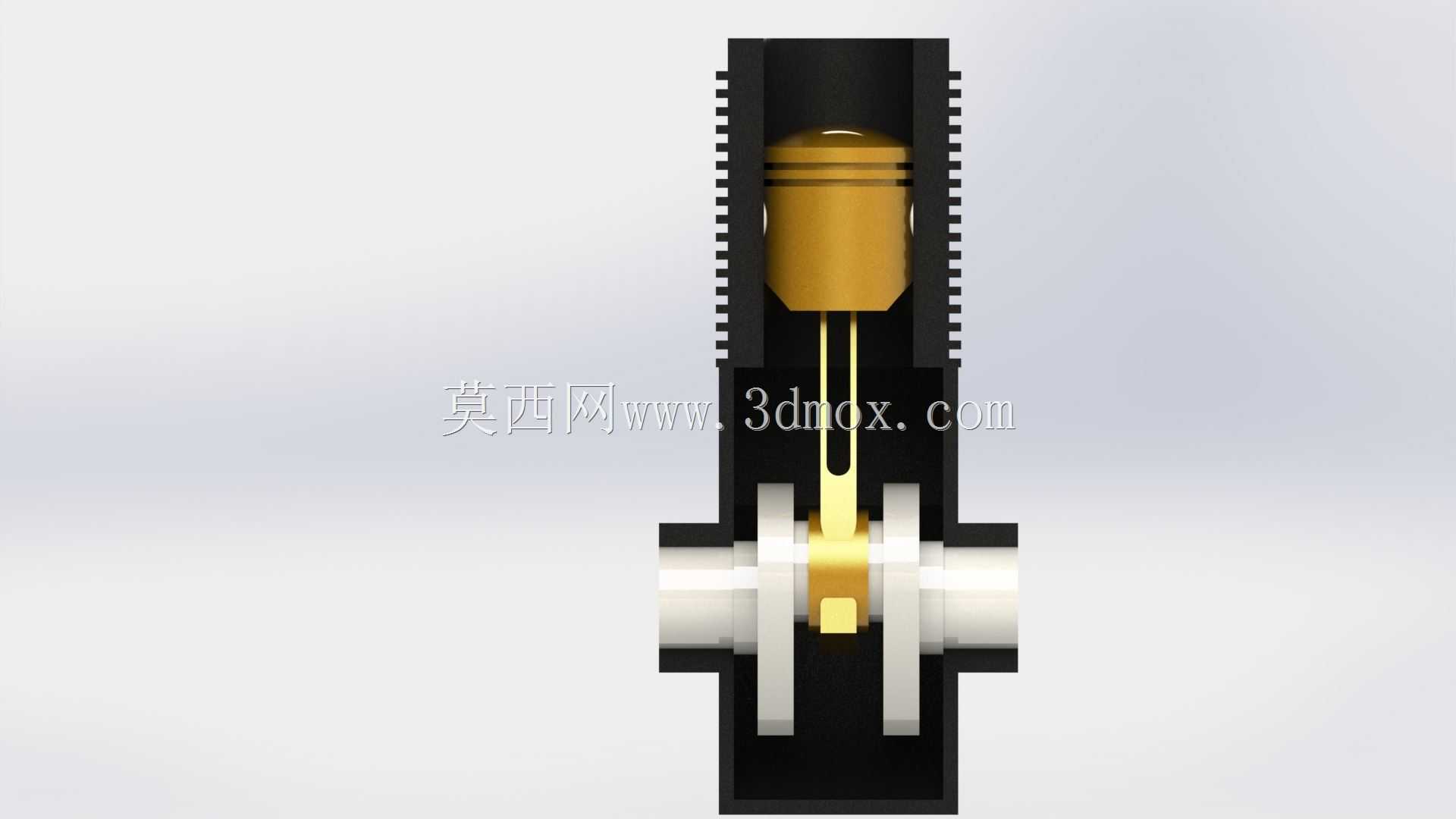

　　设计思路上，这套结构优先保证了运动副的配合合理性：活塞与气缸壁之间预留了合理的配合间隙，既不会因为间隙过大导致密封性能下降、敲缸异响，也不会因为间隙过小在热态下出现胀死故障；连杆小头与活塞销的铰接、连杆大头与曲柄销的配合，都按照实际装配要求做了轴孔间隙匹配，能在运动仿真中真实复现活塞的往复运动、连杆的平面摆动、曲轴的旋转运动的完整运动关系，不会出现运动干涉、死点卡滞的问题。曲轴部分的配重块做了偏心设计，用来平衡活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度，这也是单缸动力结构设计中必须考虑的动平衡要素。

　　从安装边界与尺寸适配角度看，这套单缸结构的整体布局紧凑，缸体外侧的安装凸台可以直接固定在机架上，曲轴的输出端预留了键槽安装位，能够直接连接飞轮、皮带轮等动力输出部件；气缸顶部的平面预留了缸盖安装的螺栓孔位，可以匹配对应的缸盖、气门、火花塞等组件，拓展成完整的内燃机装配模型。结构中所有运动部件的行程都做了限位验证：活塞运行到上止点时，顶面与缸体上端面保留了足够的燃烧室余隙，不会碰撞到缸盖；活塞运行到下止点时，活塞裙部不会脱出气缸下端面，始终保持足够的导向长度，避免活塞偏磨。连杆的摆动角度经过校核，在整个运动行程中不会与缸体内壁、曲轴箱侧壁发生剐蹭，所有铰接位置的轴肩、挡圈槽都做了对应设计，能保证实际装配时的轴向定位可靠，不会出现部件窜动脱落的问题。对于从事小型动力设备设计、机械原理教学、三维建模练习的从业者来说，这套结构能直观展示内燃机核心传动的配合逻辑，也可以作为同类型产品设计的参考蓝本，快速验证不同缸径、行程参数下的结构布局合理性，减少前期方案验证的重复建模工作量。
