带USB标识的红壳便携闪存结构设计

　　日常做数码外设结构设计时，这类便携闪存的结构方案是很常见的练手兼实用项目，先从实际使用场景倒推设计逻辑会比直接画外形靠谱很多。这类闪存主要面向日常办公文件拷贝、工控设备程序导入导出、小型检测传感器数据转存这类场景，所以首先要考虑的是插拔寿命和手持握持的手感，不能做的太滑，也不能棱角太硌手。

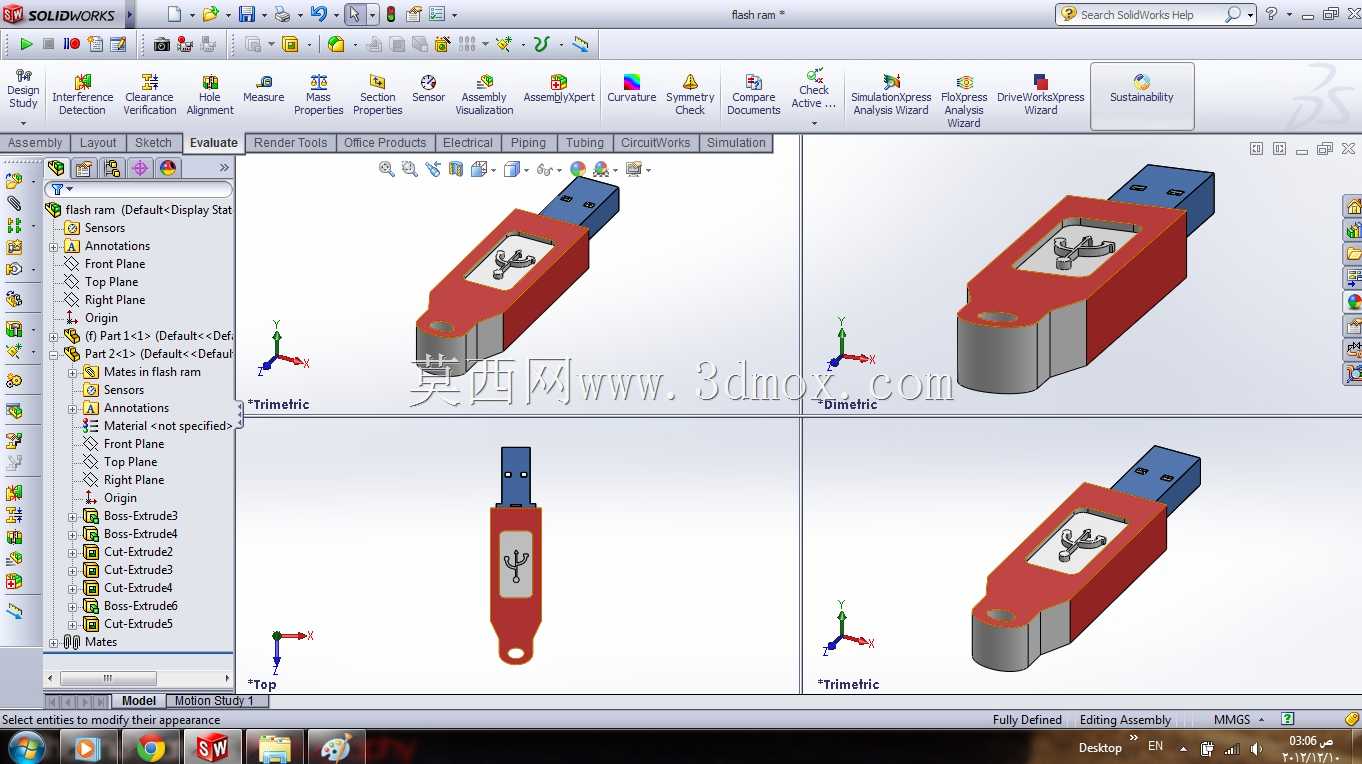

　　从结构拆分来看，这个方案采用上下扣合的红塑外壳搭配金属尾端防护圈，USB公头部分做了内嵌式的限位台阶，插入电脑USB母座或者工控机接口时，不会因为插接过深导致外壳顶住接口周边结构，也能避免公头根部受侧向力弯折——很多廉价U盘用久了接头歪掉，就是根部没做受力限位的问题。外壳表面印的USB标识做了下沉式的凹槽设计，不是简单的丝印，这样长期插拔摩擦也不会把标识磨掉，在多设备混用的车间场景里，能快速识别出这是存储设备，避免和同外形的加密狗、蓝牙适配器搞混。

　　尺寸边界上，整体长度控制在60mm以内，宽度20mm，厚度9mm，这个尺寸刚好能适配大部分台式机后置拥挤的USB接口位，不会因为体积过大挡住相邻的接口；尾端做了直径3mm的挂孔，能穿挂绳或者工牌挂扣，适合现场运维人员随身携带，不容易丢。内部的PCB安装位做了两条对称的定位筋，PCB插进去之后刚好卡在筋位中间，不需要打胶就能固定，后期如果要更换存储芯片或者维修接口，拆开外壳就能直接取出PCB，维护性比超声焊接的外壳好很多。

　　金属尾圈的作用不只是装饰，它刚好套在外壳尾部的卡扣位置，上下壳扣合之后，金属圈能抵消外壳受挤压时的张开力，就算放在口袋里被钥匙挤压，外壳也不会轻易脱开。公头部分的金属护套和内部PCB的接地引脚做了连通设计，插拔时的静电能通过金属护套导到设备端的接地，避免静电打坏存储芯片，这一点在干燥的车间环境里尤其重要，很多工控场景下U盘损坏都是静电导致的。

　　设计时特意把外壳的分型面放在了侧面棱线位置，合模线刚好在棱角处，后期做表面处理的时候很容易打磨掉，不会在正面留下明显的合模痕迹，外观质感更好。外壳内壁做了均匀的0.8mm壁厚，既保证了结构强度，又不会因为壁厚太厚导致缩水痕，注塑成型的时候成品率更高。USB公头的伸出长度严格按照USB-IF规范的12mm设计，能兼容带防尘塞的工业USB接口，不会因为公头太短导致接触不良。

　　另外考虑到部分场景下需要给U盘做标识区分，外壳正面预留了10mm见方的平整区域，方便用户贴标签或者激光打标，不会因为表面弧度导致标签翘边。尾端挂孔的位置做了R1的圆角过渡，挂绳反复摩擦也不会被割断，长期使用的可靠性更高。整个结构没有用多余的螺丝，全靠卡扣和金属尾圈固定，装配的时候只需要把装好元件的PCB卡进下壳，扣上上壳再套上金属尾圈就行，装配效率很高，适合批量生产。
