三爪式机械拉拔器结构设计

　　在设备运维与机械装配场景中，过盈配合件的拆卸始终是一线作业的高频痛点，过盈量控制不当、拆卸施力偏移极易造成配合面拉伤、轴件弯曲甚至零件报废，这款三爪式拉拔装置正是针对这类工况开发的手动拆卸工装。

　　从实际作业场景来看，这类工具覆盖的工况跨度极大，小到电机端盖轴承、皮带轮的日常维保更换，大到生产线输送辊筒端的联轴器、齿轮拆卸，甚至汽车维修场景中转向节衬套、轮毂轴承的脱出作业，都能通过适配不同的爪部开度完成作业，相比传统敲击拆卸、撬杠别压的作业方式，施力过程的同轴度控制优势十分明显。

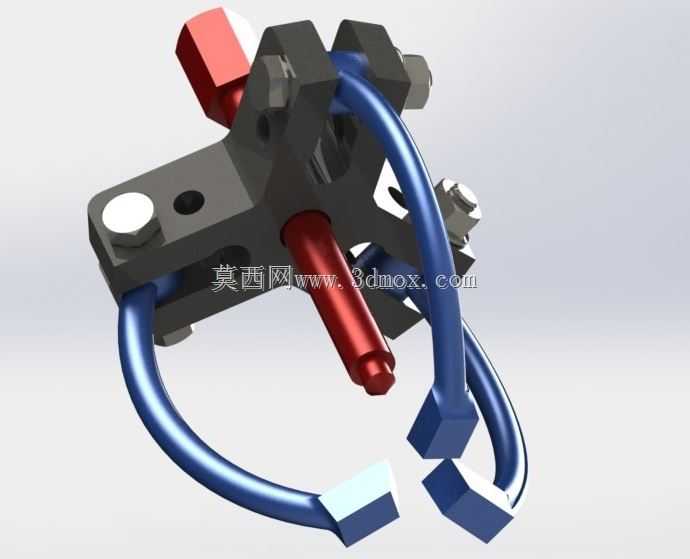

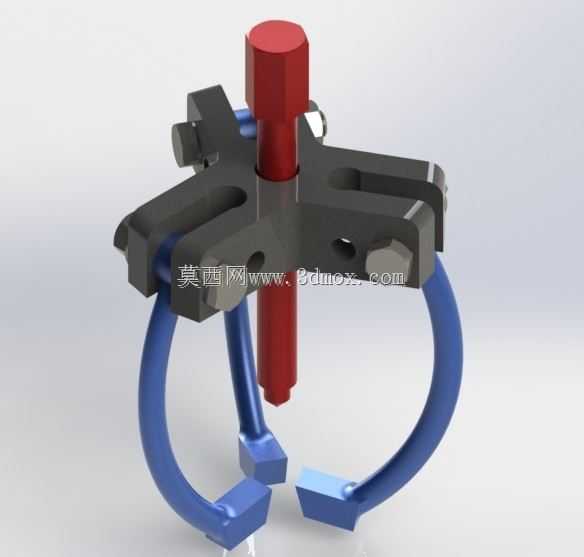

　　整套结构的核心受力件采用中心螺杆配合三爪联动的布局，中心螺杆采用T型传动螺纹，相比普通三角螺纹拥有更大的承载接触面，旋转施力时的传动效率更高，且具备良好的自锁特性，不会因为作业过程中的震动出现螺杆回退的问题。螺杆顶部设计为外六角施力端，既可以使用普通活动扳手、梅花扳手施加扭矩，也可以适配棘轮扳手快速旋进，适配不同作业场景的工具条件。顶部的六角头直径与螺杆主体做了等强度过渡，避免大扭矩施力时出现六角头断裂的失效问题。

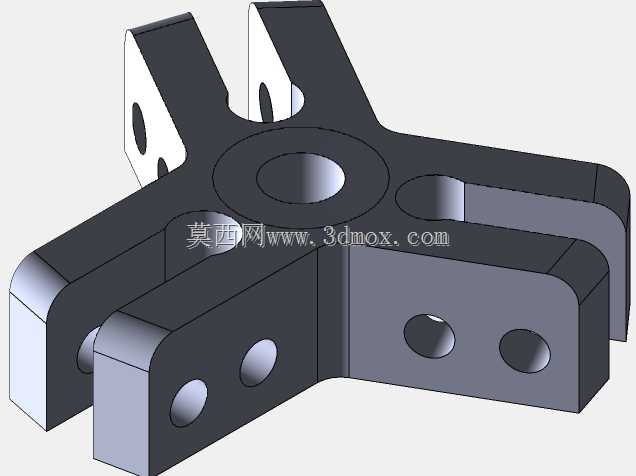

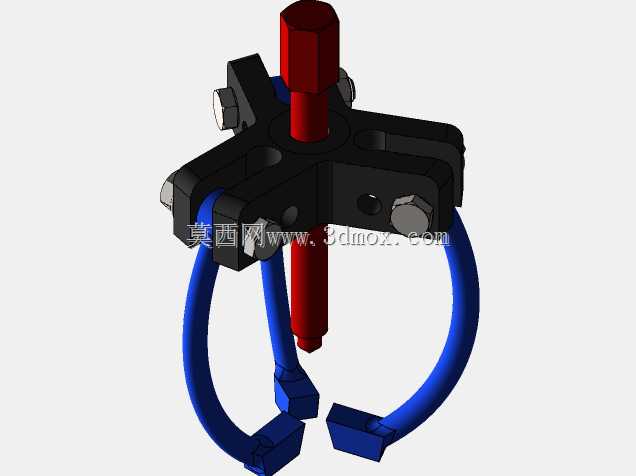

　　三个卡爪采用120°均布的铰接布局，爪身通过铰接销与中部的滑动滑座连接，滑座可沿中心螺杆的光杆段上下滑动，以此调整三个卡爪的张开开度，适配不同直径的被拆卸零件。爪部的勾头采用直角阶梯设计，勾接端面做了防滑倒角处理，勾住被拆卸零件的背面时，受力方向完全沿轴向传递，不会出现径向分力导致爪部滑脱。爪身的截面采用工字型结构，在保证足够抗弯强度的前提下，尽可能降低了整体自重，长时间手持作业也不会产生过重的负担。三个卡爪的外侧设置了环形限位箍，也就是模型中蓝色的环形构件，这个构件的作用是在施力拉拔过程中约束卡爪的外张变形，避免大拉力下卡爪向外张开导致勾头脱开，同时环形箍的位置可以根据卡爪开度上下调整，始终贴合在卡爪外侧的受力段，保证约束效果。

　　从安装边界与尺寸适配来看，这套拉拔器的最小收拢直径可覆盖20mm左右的小型零件拆卸，最大张开开度可适配180mm直径的盘类、轮类零件，中心螺杆的有效行程达到120mm，可满足绝大多数常规过盈配合件的拉拔脱出需求，不需要额外加装接长杆。作业时只需要先将三个卡爪勾住被拆卸零件的后端受力面，将中心螺杆的顶尖对准轴件的中心孔，保证螺杆轴线与被拆卸零件的轴线完全重合，之后逐步旋转中心螺杆施加轴向拉力，即可平稳将零件从轴上拉出，整个施力过程受力均匀，不会对轴件和被拆零件造成附加损伤。

　　设计过程中对各受力部件的强度做了匹配校核，中心螺杆采用合金结构钢材质，表面做调质处理，保证螺纹的耐磨性与芯部韧性，卡爪与滑座采用中碳钢锻造后做表面淬火处理，铰接销采用高碳钢制作，保证铰接位置的耐磨寿命。整套结构没有复杂的传动构件，所有零件均可实现快速拆解维护，铰接位置的磨损销件可单独更换，后期维护成本极低，相比液压式拉拔工具，不存在密封件老化、漏油的问题，可在高温、多粉尘、户外无电源的各类复杂工况下稳定使用，是机械维修、设备装配工位必备的通用工装。
