多轴联动锥齿轮传动结构设计

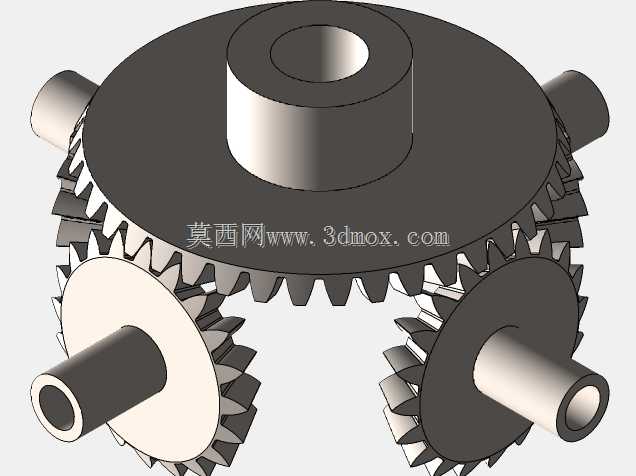

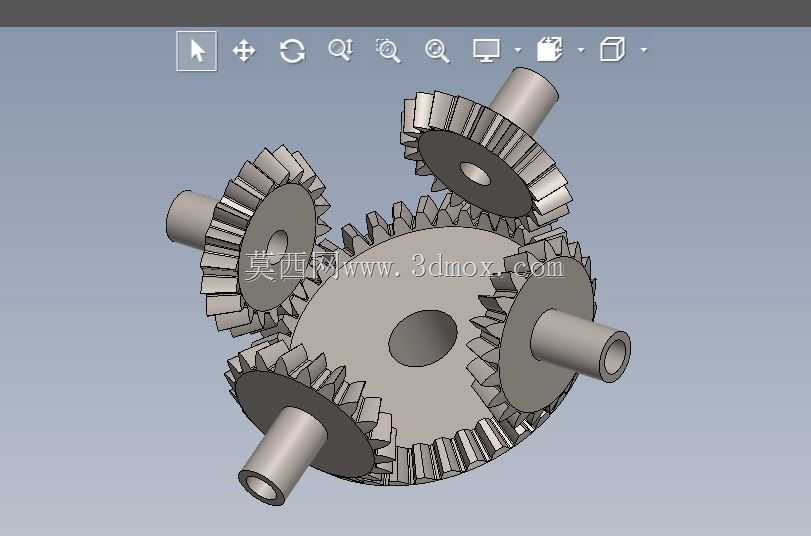

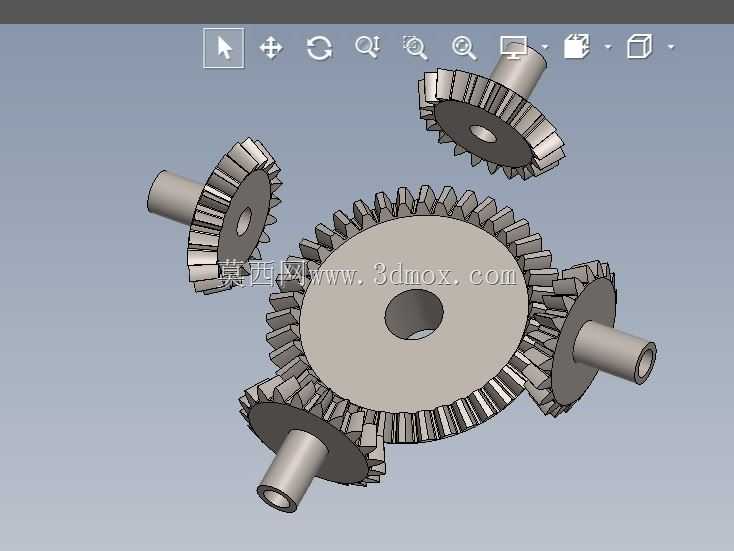

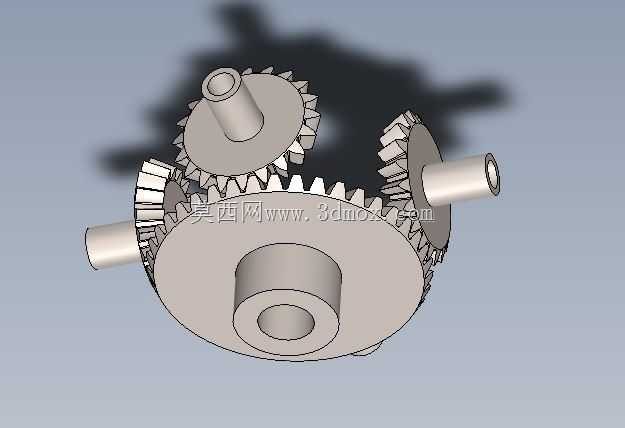

该锥齿轮布置结构是典型的多输入多输出传动组件，核心应用于需要在空间垂直交错轴间同步传递动力的机械场景中，常见于小型自动化设备的动力分路模块、多工位工装的同步驱动单元、轻型输送线的转角传动节点，也可作为小型差速机构的核心载体适配代步设备、小型作业机具的动力分配需求。整套结构以中心大直径锥齿轮作为核心传动枢纽，周向均匀布置四组同规格小锥齿轮，每个小锥齿轮的轴端均向外延伸出标准圆柱安装轴，可直接对接外部执行部件，实现单动力输入下四路垂直方向的同步动力输出，也可支持多轴独立输入后汇流至中心轴输出，适配不同的动力传递逻辑。设计过程中充分考量了锥齿轮的啮合重合度，所有配对齿轮的模数、压力角保持统一，齿向参数经过匹配调校，保证啮合过程中齿面接触均匀，传动过程无卡滞、异响，动力传递效率可达九成以上，同时周向均匀排布的四组从动齿轮可将负载均匀分散，降低单组齿面的承压载荷，有效提升整套结构的使用寿命与运行稳定性。外形布局上，整套结构采用中心对称式设计，中心齿轮的中心轴孔可适配输入轴的安装定位，四组从动轴的轴线均处于同一平面且与中心轴保持垂直相交，所有轴端的直径统一，安装时可直接配合标准轴承座完成固定，无需额外定制转接部件，安装边界规整，整体外轮廓为近似圆形的紧凑结构，径向尺寸可根据配套设备的内部安装空间调整模数与齿数来适配，轴向尺寸仅为单组齿轮的厚度加轴段长度，占用空间极小，可嵌入狭小的设备腔体内部完成动力传递。结构的齿形采用标准渐开线锥齿设计，加工适配性强，可通过常规铣齿、刨齿工艺完成加工，无需特殊定制刀具，量产成本可控，同时齿轮与轴段采用一体式结构设计，减少了装配环节的连接误差，保证传动同轴度，运行过程中可承受一定的径向与轴向复合载荷，适配中低速、中等扭矩的传动工况，在长期连续运行场景下也能保持稳定的传动精度，不会出现齿面过度磨损、传动间隙过大的问题。
