博世力士乐50x50系列角码连接件三维结构

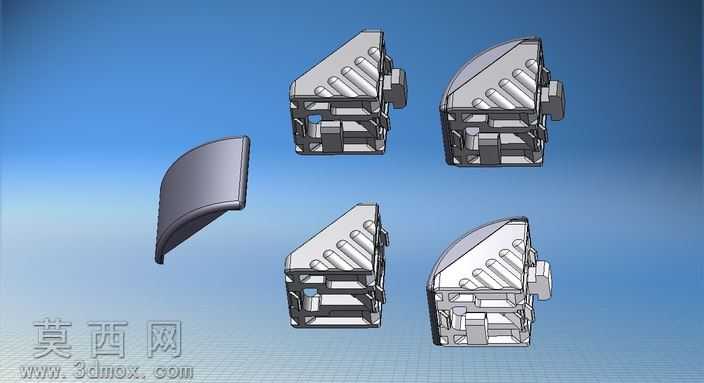

本作品为工业铝型材配套角码连接件的三维参数化建模成果，适配博世力士乐50x50规格工业铝型材的装配需求，建模过程严格遵循工业配件的实际生产尺寸公差要求，完整还原了该系列角码的全部结构细节。建模阶段采用实体建模与特征阵列结合的方式，先绘制角码主体的三角支撑截面轮廓，通过拉伸生成基础实体，再逐一构建内部的加强筋结构，筋条采用等距阵列排布，既保证了角码的结构承重强度，又兼顾了配件轻量化的设计需求，同时精准绘制了角码与铝型材槽位配合的卡扣定位结构、端面封盖的装配卡槽，所有配合面均预留了合理的装配间隙，符合实际工业装配的公差标准。为方便装配体调用，建模过程中额外制作了角码与封盖的虚拟装配组件，在零件清单中可同时展示角码与封盖的配对关系，实际插入装配体时仅生成单个独立零件，不会造成装配冗余，所有零件的编号信息均已录入模型的iProperties属性栏，方便BOM表直接导出调用。渲染阶段采用工业金属质感材质，为角码主体赋予压铸铝合金的哑光金属材质，还原压铸件表面细微的颗粒质感，封盖部分采用硬质工程塑料的半哑光材质，通过调整材质的粗糙度、反射率参数，区分不同部件的材质差异；场景采用渐变蓝色背景配合柔和的三点布光，主光源从斜上方投射，清晰勾勒出角码的轮廓与内部筋条结构，辅助光源补全暗部细节，避免内部结构出现死黑区域，背光源强化零件的边缘轮廓，让不同角度的角码结构都能清晰展示。作品完整呈现了角码四个不同安装角度的结构形态，包括直角内角连接、直角外角连接、45度斜角连接等不同使用场景下的角码结构，同时单独展示了配套封盖的曲面形态，所有结构的壁厚、过渡圆角均符合注塑与压铸工艺的生产要求，没有出现工艺不合理的尖锐棱角、壁厚突变等问题，可直接用于工业铝型材框架的虚拟装配验证、配件选型展示以及生产加工的参考依据。
