高精度可量产迷你空气喷画笔三维设计

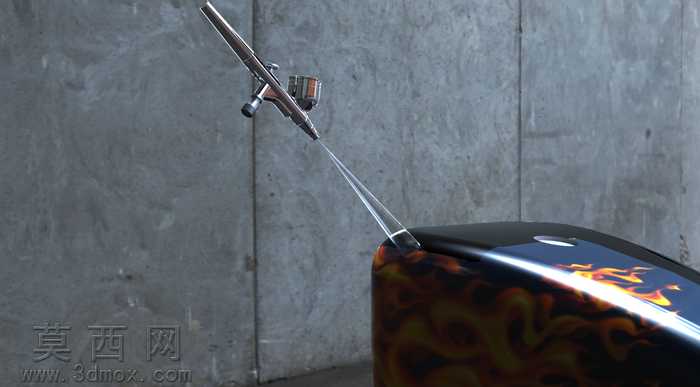

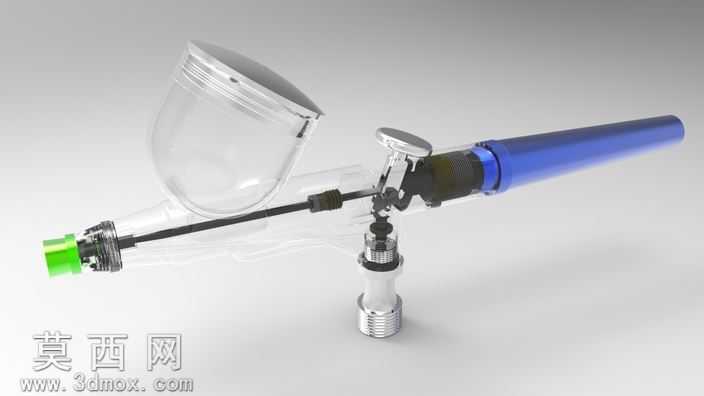

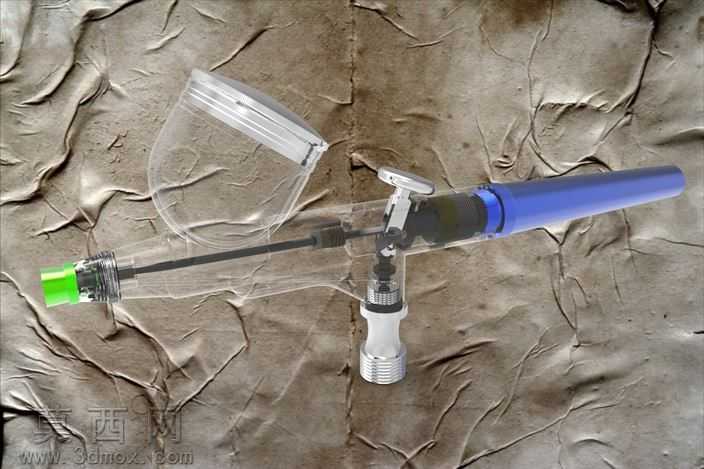

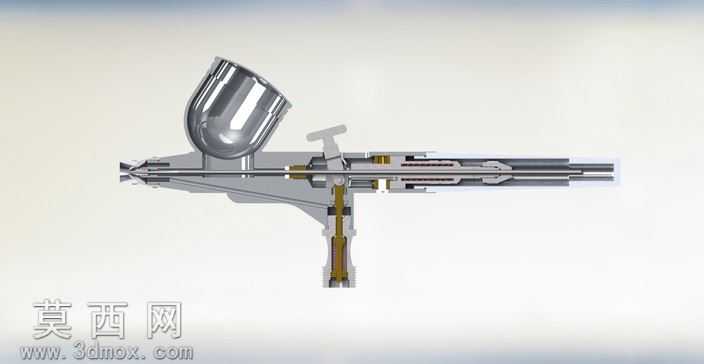

本作品为面向小批量量产需求打造的迷你空气画笔三维建模成果，建模阶段严格遵循可生产制造的尺寸公差规范，所有配合面均预留合理的装配间隙，确保模型导出后可直接对接开模、机加工等生产环节，无需二次调整结构参数。建模过程采用自顶向下的设计思路，首先搭建喷笔整体的骨架基准，依次拆分出笔身主体、上置涂料杯、气流调节阀、尾部气路接头、喷嘴组件五大核心模块，各模块独立完成参数化建模后再进行总装配校验，避免出现结构干涉问题。笔身主体采用流线型曲面建模，通过多段样条曲线拟合握持区域的人体工学弧度，既保证长时间握持的舒适度，也兼顾金属加工时的切削工艺可行性，表面做光滑连续处理，无尖锐棱角与碎面，方便后续抛光、电镀工序开展。上置涂料杯采用大敞口斜底设计，建模时特意优化杯底倾斜角度，确保涂料可依靠重力完全流向进料口，无残留积液死角，杯口边缘做卷边结构强化，既提升结构强度也避免使用时刮伤手部。气流调节阀采用旋钮式微调结构，建模时还原了阀芯与阀腔的精密配合间隙，可实现出气量的线性调节，匹配不同喷涂场景的气压需求；尾部气路接头采用标准外螺纹结构，建模时严格遵循通用气动接头的螺纹参数，可直接适配市面常规气管与气泵配件。喷嘴组件做了分体式装配设计，喷嘴、针阀、导流帽分别独立建模，针阀与笔身内的导向孔做同轴度校验，确保针阀往复运动时无卡滞，可精准控制涂料喷出量与喷涂幅面。材质渲染阶段，整体主体部件赋予亮面镀铬金属材质，调整反射粗糙度参数模拟真实电镀层的高光反射效果，在调节旋钮、接头等易磨损部位做细微的磨砂质感区分，既还原金属喷笔的真实质感，也通过材质差异清晰区分不同功能部件。模型完成后经过全尺寸干涉检查、可装配性验证，所有壁厚均满足金属压铸与机加工的最小厚度要求，无薄壁易损、倒扣无法脱模的结构问题，可直接用于生产打样，也可作为气动喷涂工具设计的参考案例，适配美术手绘、模型上色、小面积精细喷涂等多场景的使用需求。
