3/4英寸NPT内螺纹手动球阀结构设计

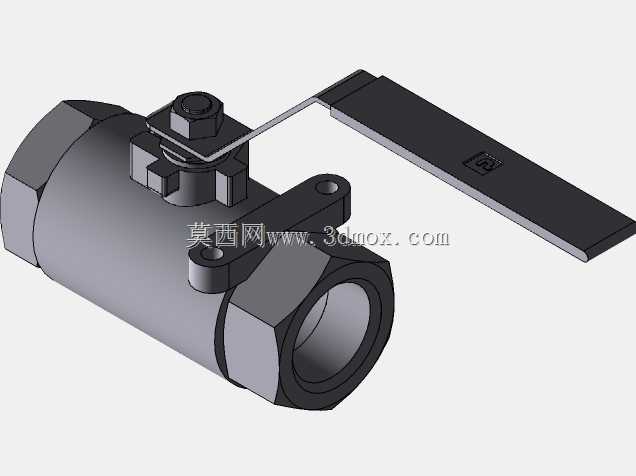

这款手动球阀主要面向中小口径低压流体管路系统设计，适配公称通径3/4英寸的NPT锥管内螺纹连接场景，常见应用于民用给排水管路、小型工业气动回路、低压液压支路、普通化工流体输送管线、暖通空调水系统等场景，核心作用是实现管路内流体的通断控制，相比闸阀、截止阀，球阀的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，流体压损极低，非常适合需要频繁启闭、快速切断介质的工况。产品采用经典的两片式阀体结构设计，阀体两端为六角外形，方便安装时使用扳手夹持拧紧，避免安装过程中阀体打滑损伤螺纹，内螺纹采用标准NPT锥度设计，安装时配合生料带或密封胶即可实现可靠的管路密封，无需额外加装密封垫片，适配常规的英制锥管管路安装标准。球体采用直通式流道设计，与阀体密封座紧密贴合，关闭状态下可实现可靠的介质截断，无明显内漏风险；阀杆采用下装式防飞出结构设计，即使阀腔内部存在异常压力，阀杆也不会被介质压力顶出造成安全事故，阀杆与阀体接触位置设置有多重密封填料，长期使用也不会出现阀杆外漏问题。操作手柄采用扁平加长杠杆式设计，手柄表面设置有防滑定位结构，操作人员无需额外工具即可徒手完成启闭操作，手柄转动90度即可实现全开与全关状态的切换，手柄上的方向标识可直观反馈阀门当前的启闭状态，避免误操作。阀体侧面设置有带安装孔的固定支耳，可在需要固定安装的场景下通过螺栓将阀门固定在支架或设备面板上，避免管路振动导致阀门移位或接口松动。整体结构紧凑，外形尺寸适配常规3/4英寸管路的安装空间，安装时无需预留过大的操作空间，两端螺纹的同轴度经过设计校核，安装后不会出现管路别劲、密封失效的问题，整体结构兼顾了操作便捷性、密封可靠性与安装适配性，可满足多数常规低压流体管路的截断控制需求。
