内螺纹连接手动扳动式球阀结构设计

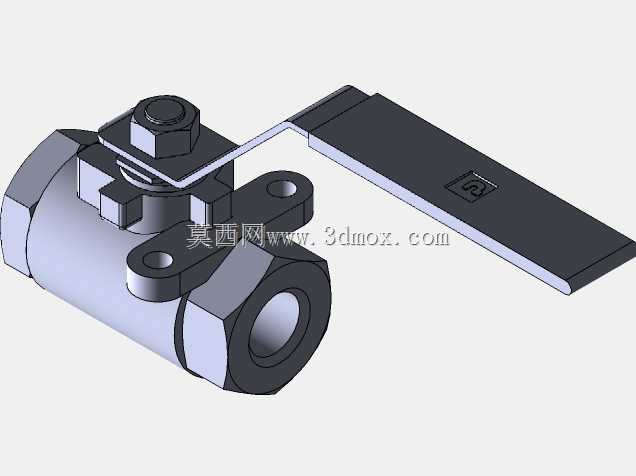

这款手动球阀主要应用在民用给排水、小型化工支路、暖通循环、气动液压辅助管路等场景中，核心作用是控制管路内流体的通断，依靠手柄扳动带动内部球体旋转90度即可完成全开或全关操作，相比闸阀、截止阀操作更省力，启闭行程更短，全开状态下流道通畅无明显节流，流体通过时压力损失极小，适合需要频繁启闭、快速切断介质的管路节点。从结构设计来看，整体采用两片式阀体组合结构，阀体两端为内螺纹接口，可直接与同规格外螺纹管路旋接安装，无需额外焊接法兰，安装空间占用小，适合小口径管路的紧凑布设场景。阀体中部设置带安装孔的固定耳座，可通过螺栓将阀件固定在墙面或设备支架上，避免管路振动导致阀件接口松动渗漏。顶部的压紧螺母结构用于填充密封填料，压紧阀杆与阀体的配合间隙，既保证阀杆扳动时的转动顺畅度，又能杜绝介质从阀杆配合处向外渗漏，日常维护时只需适当拧紧压紧螺母即可补偿密封填料的磨损量，无需整体拆解阀件。扳动手柄采用长条形扁平结构，力臂长度经过匹配设计，操作人员无需借助额外工具，徒手即可扳动完成启闭，手柄表面设置防滑标识区域，操作时不易打滑，手柄转动角度设置机械限位，确保球体旋转角度精准到位，不会出现过转导致的密封面磨损或启闭不到位问题。内部球体采用通孔直径与管路通径一致的全通径设计，介质通过时不会产生明显的涡流与阻力，也不容易在阀腔内部积存介质杂质，降低了杂质卡滞球体的故障概率。安装边界方面，两端螺纹接口的同轴度经过设计校核，安装时无需额外调整管路角度即可顺利对接，整体外形轮廓规整，没有突出的尖锐结构，安装后不会与周边管路、设备部件产生干涉，既可以水平安装在水平管路上，也可以垂直安装在竖向管路上，适配不同走向的管路布设需求，在低压水、低压气体、无强腐蚀性的轻质油品管路中都能稳定发挥截断作用。
