1/4英寸NPT内螺纹小型六角球阀结构设计

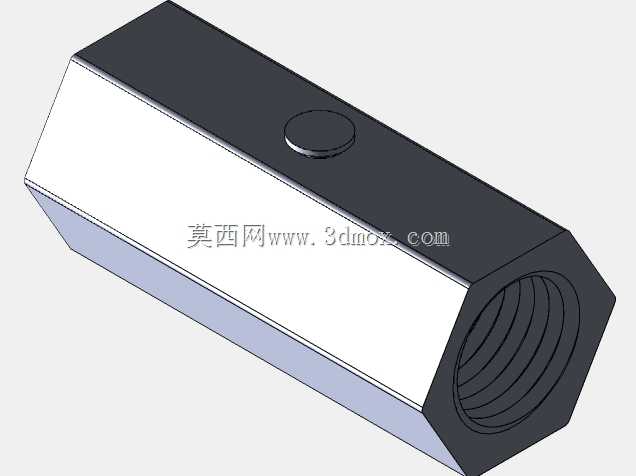

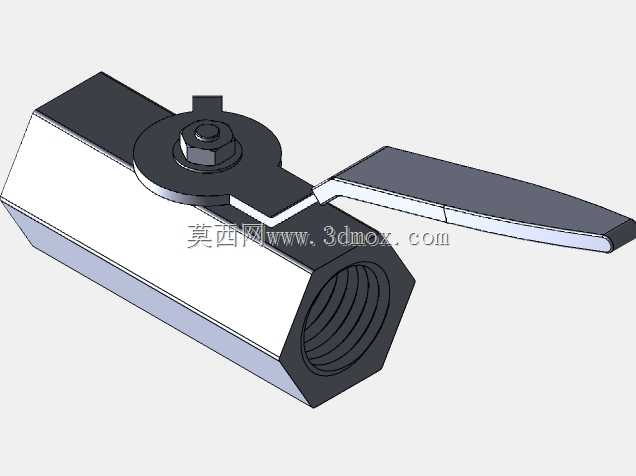

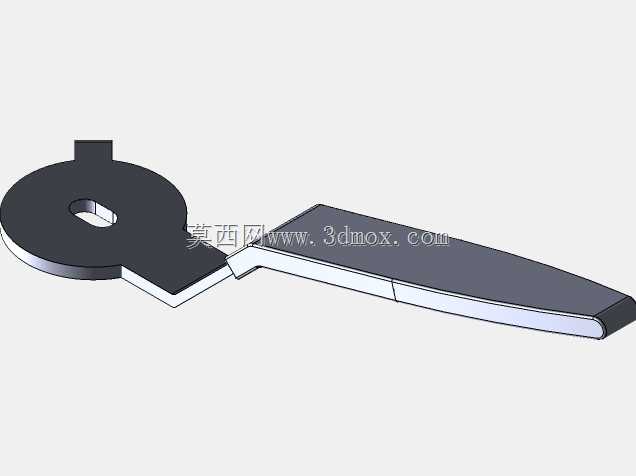

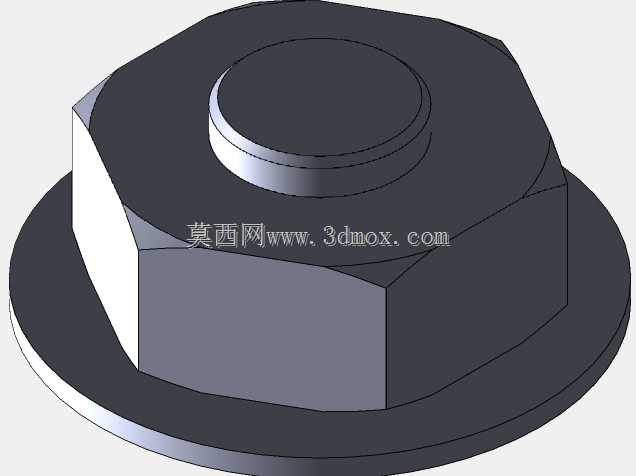

这款小型六角球阀主要面向小通径低压流体管路的通断控制场景，常见于小型气动控制回路、实验室气路管线、小型液压辅助回路、家用净水设备管路、小型自动化设备的冷却供气管路等场景，用来实现管路介质的快速通断操作，相比同通径的截止阀、闸阀，球阀的操作行程更短，仅需90度旋转即可完成全开或全关动作，操作便捷且流阻更低，全开状态下介质流通几乎无额外压损，适合对管路压降敏感的小流量输送场景。产品整体采用六角棱柱形的阀体外形设计，这种外形并非单纯的造型选择，而是充分考虑了安装环节的操作需求：六角结构可以直接适配标准开口扳手，在狭窄的安装空间内无需专用工装，即可完成阀体与管路接头的拧紧装配，相比圆柱形阀体，六角面可以提供充足的扳手受力接触面，避免安装过程中阀体打滑刮伤表面，也能在后期维护拆卸时提供可靠的施力位置。阀体两端采用标准1/4NPT内螺纹接口，这是气动、低压液压领域应用非常广泛的锥管螺纹规格，螺纹自身的锥度可以在拧紧过程中形成密封配合，搭配常规生料带或螺纹密封胶即可实现可靠的管路密封，无需额外加装密封垫片，降低了安装配件成本。阀体顶部设置的圆形操作位，是阀杆与球体的连接驱动位置，设计上采用了嵌入式的阀杆密封结构，避免介质从阀杆配合间隙泄漏，球体采用通孔式结构，通孔直径与管路通径匹配，全开状态下流道完全贯通，不会出现介质截流导致的压力波动。从安装边界来看，这款球阀的整体轴向长度紧凑，六角外形的对边尺寸适配标准扳手规格，安装时仅需预留扳手转动的操作空间即可，不需要额外的安装固定支架，直接串联在管路中即可完成安装，非常适合空间紧凑的小型设备内部管路布局。设计过程中充分考虑了小通径管路的使用特点，阀体壁厚在满足低压工况强度要求的前提下做了优化，既保证了阀体的结构强度，能够承受常规气动回路的工作压力，又尽可能控制了阀体整体重量，不会对轻质管路造成额外的负重负担。内部球体与密封座的配合采用了浮动式球芯结构，在介质压力作用下球芯会紧贴出口侧的密封座，压力越高密封性能越好，不需要额外的预紧调节结构，简化了产品的装配流程，也降低了后期维护的复杂度。
