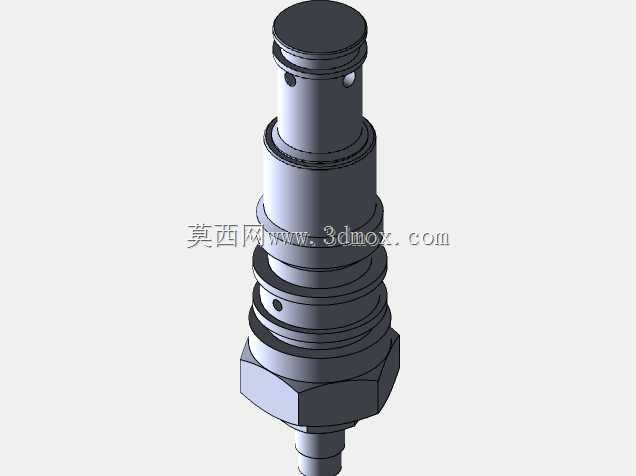

1pa100-p螺纹插装式减压阀结构设计

这款插装式减压阀主要应用于中小功率液压系统的支路压力调控场景，常见于工程机械操作油路、小型机床液压站、农业装备液压控制回路中，核心作用是将主油路的较高输入压力稳定降低至支路所需的工作压力，避免下游执行元件因压力过高出现密封损坏、动作失准或者过载损耗的问题，同时可以在主油路压力出现波动时，维持下游输出压力的稳定，保障支路执行部件的动作平顺性与工作可靠性。从功能特性来看，该阀采用直动式减压结构，内部集成了阀芯、调压弹簧、阻尼孔与密封配合段，当进口压力高于设定值时，阀芯在液压力与弹簧力的平衡作用下移动，调整阀口的通流开度，通过节流作用实现压力衰减，同时侧部开设的阻尼孔可以将出口压力引至阀芯弹簧腔，形成压力反馈，当出口压力出现波动时可以快速推动阀芯调整开度，动态补偿压力偏差，将出口压力稳定在预设区间，阀体上开设的径向通油孔可以实现油液的顺畅流通，减少局部压力损失。在设计思路上，整体采用螺纹插装的集成化结构，没有外置的安装法兰与连接管路，直接通过阀体下部的外螺纹旋入集成阀块的对应安装孔内，大幅缩小了阀件的安装占用空间，减少了管路连接带来的泄漏点，适合在空间紧凑的集成液压回路中使用；阀芯与阀体内孔采用高精度间隙配合，配合段设置多道密封槽位，可以有效隔断高低压腔的油液串通，避免内泄过大导致的压力不稳问题；阀体下部的外六角结构可以配合标准扳手实现快速拧紧安装，顶部的圆柱段预留了调压结构的安装空间，可根据实际使用需求调整弹簧预紧力，适配不同的出口压力设定要求。从安装边界来看，该阀整体为细长圆柱型结构，最大外径位于下部六角安装段，安装时需要在阀块上加工对应深度与直径的插装孔，孔内需要预留对应密封件的安装槽位，螺纹旋合深度需要满足额定压力下的强度要求，避免高压下出现阀件脱出或者密封失效的问题；阀件安装后顶部仅露出小段调压结构，不会在阀块表面占用过多空间，相邻阀件的安装孔位可以紧凑排布，有效缩小整体阀块的外形尺寸，适配紧凑型液压系统的布局需求；油口的通径匹配中小流量的支路使用需求，可以满足常规小吨位执行元件的压力供给要求，在系统工作过程中可以持续稳定输出设定压力，不受主油路压力在合理范围内波动的影响，同时结构简单可靠，内部零件数量少，故障概率低，后期维护时只需整体旋出即可更换，无需拆解复杂的管路连接。
