六芯水密穿舱海底连接器结构设计

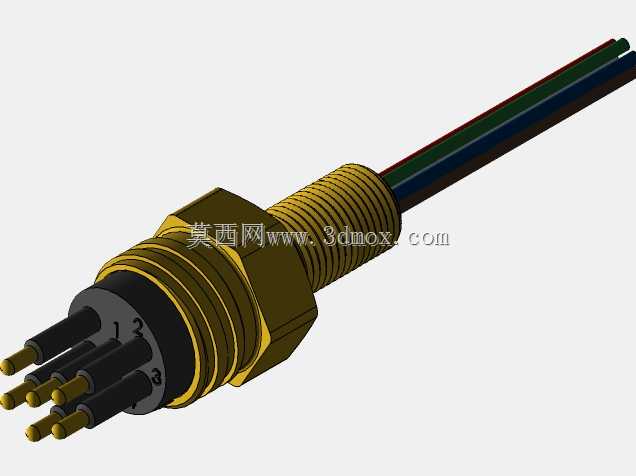

这款六芯水密穿舱连接器，主要面向水下探测设备、深海作业装备、海洋监测浮标、水下机器人等需要穿舱布线的场景设计，核心作用是实现舱体内部电路与外部线缆的可靠连通，同时在高水压、高腐蚀的水下环境中保证舱体的密封性能，避免水体渗入设备舱体造成电路短路、元器件损坏的问题。从实际使用场景来看，这类连接器常应用在浅海科考设备、水下安防装置、船用外置传感单元的布线节点上，需要同时满足电气连接稳定性、结构耐水压、长期防腐蚀的多重要求。产品采用外螺纹加六角锁紧台的结构设计，安装时可通过六角台施加拧紧力矩，将连接器主体穿过舱壁预留的安装孔后，配合密封圈与锁紧螺母完成固定，螺纹段的长度预留了足够的舱壁厚度适配空间，可适配不同厚度的舱壁安装需求，安装边界清晰，不需要额外设计复杂的适配结构即可完成装配。插合端采用六根镀金插针的排布设计，插针按照圆周顺序做了编号标识，可避免接线时出现线序错接的问题，插针根部采用绝缘耐水的胶体做灌封固定，既保证了相邻插针之间的绝缘性能，也能阻断水体沿插针缝隙渗入舱内的路径。尾部采用线缆一体化灌封结构，引出的多芯线缆与连接器主体结合处做了应力分散设计，可避免线缆弯折时造成密封层开裂，同时线缆外皮选用耐海水腐蚀的材质，可长期在含盐、高湿度的环境中使用。设计过程中重点考量了水密性能的可靠性，在连接器的螺纹台肩处、插合端面处都预留了密封圈安装槽位，装配时配合对应规格的O型密封圈，可在拧紧后形成多道密封屏障，能够承受对应水深的静水压而不出现渗漏。整体结构选用铜质基材做表面防腐处理，既保证了结构的强度，满足安装拧紧时的力矩要求，也具备优秀的抗腐蚀能力，可适配长期户外、水下的使用环境。插合端的防护结构设计可避免插针在插拔过程中出现磕碰变形，同时对接时的导向结构可帮助操作人员快速完成对位，减少盲插时的插针损伤风险。
