四芯水密海底连接器结构设计

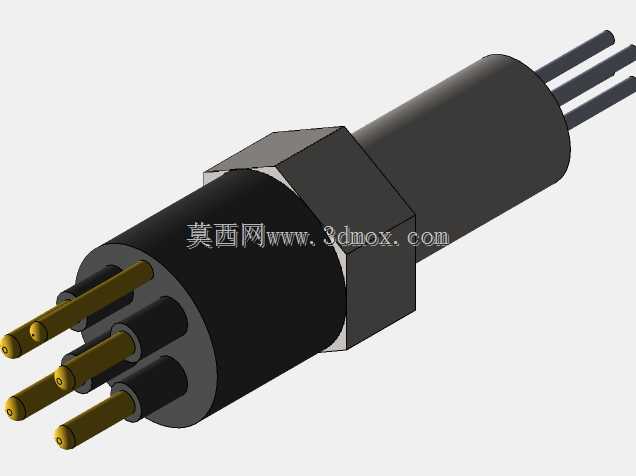

这款四芯水密连接器主要应用于深海探测、水下作业装备、海底观测网络、海洋科考设备等场景，承担水下环境中电力传输与控制信号稳定连接的核心作用，是深海机电设备不可或缺的基础连接部件。在实际水下作业场景中，该连接器可在高水压、强腐蚀、低温的复杂海洋环境下长期稳定工作，既能够为水下传感器、水下摄像模组、深海作业机械手等末端部件输送稳定电力，也可以实现控制指令与采集数据的双向可靠传输，避免因连接失效导致的设备故障甚至作业中断。从功能特性来看，该产品采用插针式接触结构，四根镀金接触插针均匀分布在绝缘基座内，插针端部做圆弧导向处理，既可以降低对接时的对位难度，也能减少插针磕碰损伤的概率；插针外围的绝缘基座采用耐海水腐蚀的高强度绝缘材料加工，既可以保证各芯线之间的绝缘性能，避免信号串扰与短路风险，也能承受对接与分离过程中的机械作用力。连接器中部设置六角安装结构，可配合扳手实现牢固的舱壁安装，安装时可通过六角结构施加合适的锁紧扭矩，保证连接器与设备舱壁之间的密封压紧力，避免海水从安装缝隙渗入设备内部；尾部采用线缆一体化密封结构，线缆与连接器本体之间做硫化密封处理，可承受深海高压环境下的水密要求，杜绝海水沿线缆缝隙渗入的风险。设计过程中，首先围绕水密性能这一核心指标展开结构规划，将密封路径分为安装面密封、插合面密封、尾部线缆密封三个独立密封段，每个密封段都设置冗余密封结构，即使单道密封出现轻微损伤，剩余密封结构仍可保证整体水密性能；其次充分考虑水下对接的操作便利性，将插合端做导向倒角处理，即使在水下视线不佳、机械手操作精度有限的情况下，也能顺利完成对接操作；同时针对海洋环境的腐蚀特性，所有外露金属部件均采用耐海水腐蚀的金属材质，非金属部件选用耐老化、耐海水浸泡的工程材料，保证产品在全生命周期内的性能稳定。在外形尺寸与安装边界上，该连接器整体为圆柱式主体结构，中部六角结构的对边尺寸适配常用的安装扳手规格，安装开孔尺寸匹配常规水下设备舱壁的预留安装孔径，尾部出线长度可根据实际布线需求调整，插合后的整体长度控制在紧凑范围内，不会在水下设备外部形成过大的突出结构，可有效降低水下作业过程中连接器被渔网、海底障碍物勾挂的风险，适配各类中小型水下作业设备的安装空间要求。
