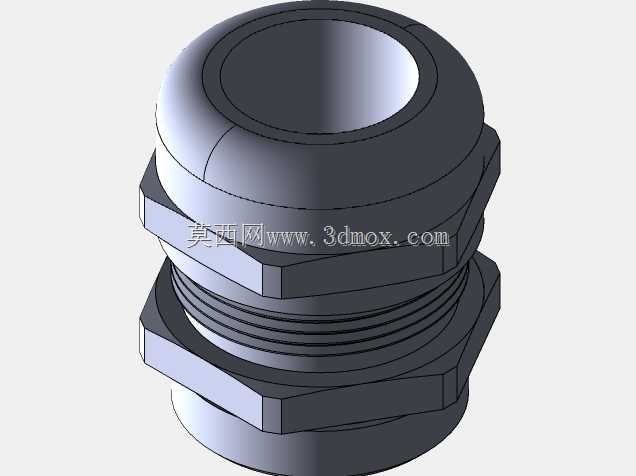

M32规格Hawkeye系列电缆密封套结构设计

这款电缆密封套主要应用于各类电气柜体、机电设备、户外接线装置的线缆穿引部位，是电气布线环节中承担线缆固定、端口密封、防护隔离作用的核心配件，在工业控制柜、户外通讯基站设备、自动化生产线电控单元、船舶电气舱室等场景中被广泛使用，能够在穿线位置实现线缆与安装面板之间的可靠衔接，避免外部水汽、粉尘、油污从穿线孔隙进入设备内部，同时对穿入的电缆起到径向固定作用，防止线缆受外力拉扯出现移位、松脱，保障电气连接的稳定性。从功能特性来看，该密封套采用分体式锁紧结构设计，主体分为上下锁紧螺母、中间密封主体三个核心部分，中部设置的外螺纹段适配M32规格的安装开孔，上下两处六角结构为安装锁紧提供施力点位，可通过常规扳手完成紧固操作，无需特殊安装工具。上部锁紧螺母旋紧时会向内挤压内置的弹性密封环，让密封环内壁紧密包裹穿过的电缆外壁，外壁则贴合安装孔的内壁，同时实现对线缆的抱紧密封和安装孔的端面密封，常规工况下可达到IP68级的防护效果，能够满足户外淋水、多粉尘环境下的设备防护需求。在设计思路上，这款密封套充分考虑了实际安装的便捷性与使用可靠性，整体采用对称式回转结构，所有棱角处均做了圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员或线缆外皮，也能在旋紧过程中让应力均匀分布，减少局部应力集中导致的部件开裂风险。六角锁紧位的尺寸经过匹配设计，既保证足够的受力面积承受安装扭矩，也不会因为外形过大占用过多安装空间，适配密集排布的穿线面板安装需求。从安装边界来看，该密封套适配的安装开孔为标准M32螺纹孔，安装时需在面板上预留对应直径的穿线孔，上下螺母锁紧后整体突出面板的高度经过优化，不会在柜体内部或外部形成过多的空间占用，适配的电缆外径范围覆盖M32规格密封套对应的常规线缆线径，可满足多芯控制电缆、中等线径动力电缆的穿引密封需求，密封状态下能够承受一定范围内的线缆径向拉力，避免线缆受外力拖拽时接线端子受力脱落，同时隔绝外部环境的污染物侵入设备内部，延长内部电气元件的使用寿命，降低设备运维过程中因密封失效导致的故障概率。
