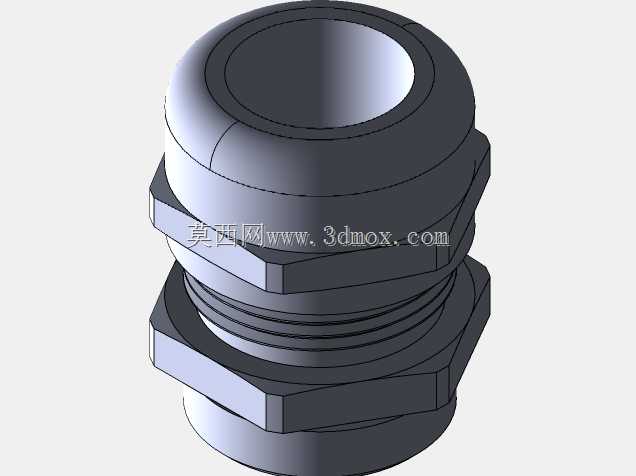

M25规格尼龙电缆密封锁紧接头结构

这款电缆密封套主要应用于各类电控柜、设备接线端口、户外电气箱体、工业自动化设备的线缆穿引部位，是电气布线环节中兼顾线缆固定与端口密封的核心五金配件，在户外照明设备、机床电控单元、通讯基站箱体、新能源配电装置等场景中被广泛使用，能够在穿入线缆后同时实现端口的防尘、防水密封与线缆的轴向锁紧，避免线缆受外力拉扯出现接线松脱、端口进灰进水引发的电路故障。从实际使用功能来看，该部件可适配对应外径范围的圆形电缆，安装时先将主体外螺纹端穿入箱体预制的安装孔，通过配套的锁紧螺母在箱体另一侧旋紧完成主体固定，之后将电缆从密封套中心通孔穿入，旋紧上端的压紧帽即可挤压内部的弹性密封环，让密封环内壁紧密包裹线缆外壁、外壁贴合主体内锥面，同时内置的卡紧结构会咬合线缆外护套，实现IP等级的密封效果与线缆抗拉扯固定，既可以阻挡外界水汽、粉尘进入设备内部，也能避免线缆晃动拉扯内部接线端子，保障电气连接的长期稳定性。在设计思路上，这款密封套采用了上下分体压紧式的经典结构，主体中段设置了对称的六角拧动面，方便安装时使用扳手夹持发力，避免旋紧螺母时主体跟转；外螺纹段的长度适配常规厚度的电气柜板材安装需求，下端的六角锁紧螺母与主体六角面尺寸匹配，可使用同规格扳手完成安装操作；上端压紧帽同样设置了防滑拧动结构，徒手即可完成初步旋紧，需要更高密封等级时再借助工具加固；内部的密封锥面采用了渐变角度设计，压紧时密封环受力均匀，不会出现局部挤压过度导致的密封环开裂、线缆被压变形的问题，同时也能适配一定公差范围内的线缆外径，提升产品的适配性。从安装边界尺寸来看，该款为M25规格的密封套，主体外螺纹为标准M25公制细牙螺纹，对应的箱体安装开孔直径与螺纹大径匹配，安装后整体径向最大尺寸为六角面的对边宽度，可满足狭小安装空间的布局需求，轴向总长度在旋紧状态下不会占用过多箱体内部与外部的布线空间，适配常规工业场景的安装间距要求，不会和相邻的接线端子、其他布线部件产生干涉。整体结构没有冗余的设计部件，所有结构特征都服务于密封与锁紧的核心功能，棱角处做了微小的倒圆角处理，既避免安装时划伤操作人员，也能减少注塑生产时的应力集中问题，提升零件的结构强度。
