工业级开关电源外壳结构设计方案

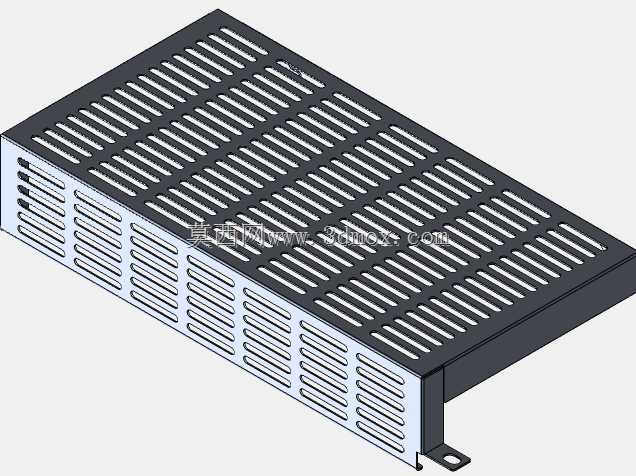

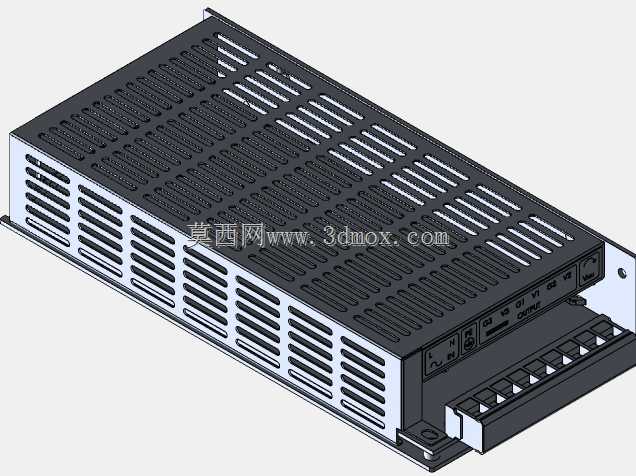

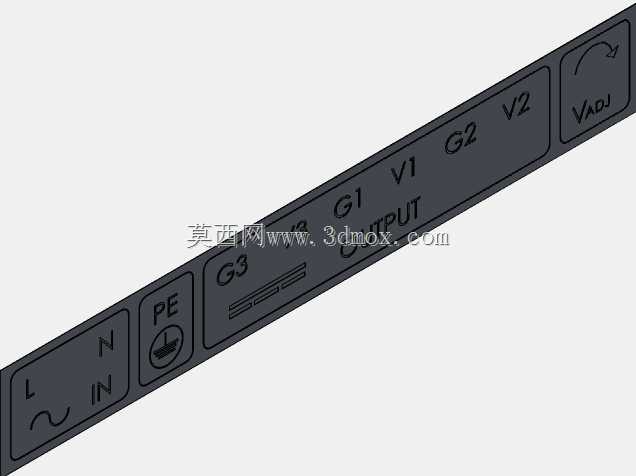

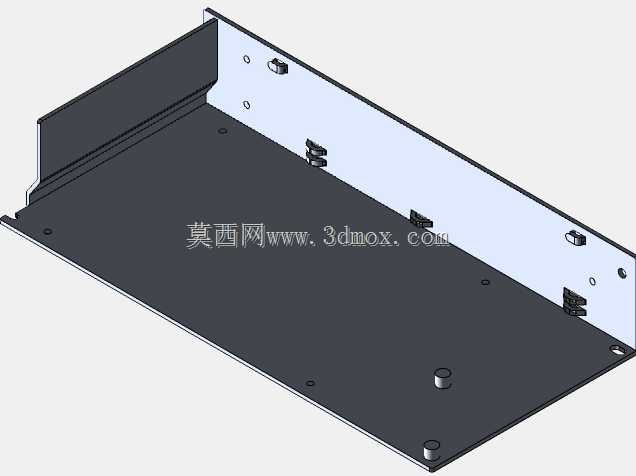

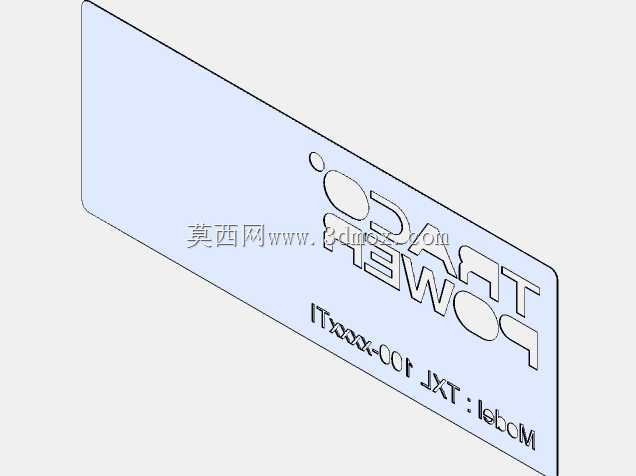

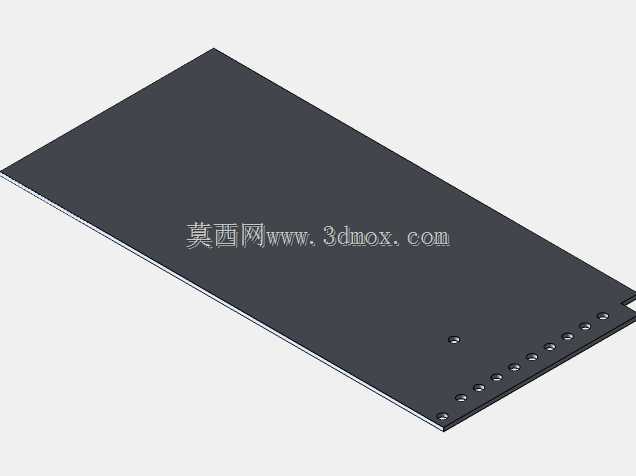

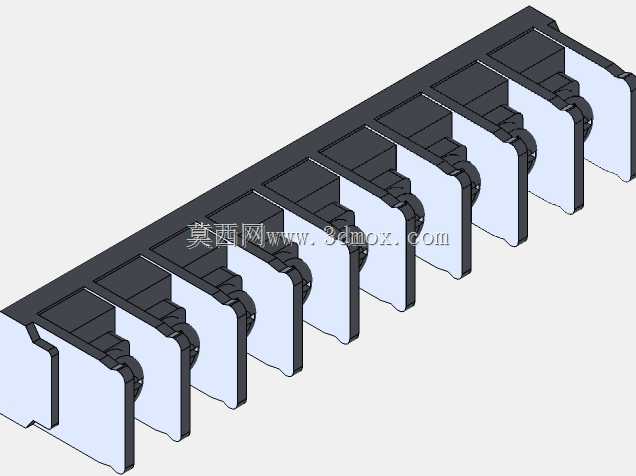

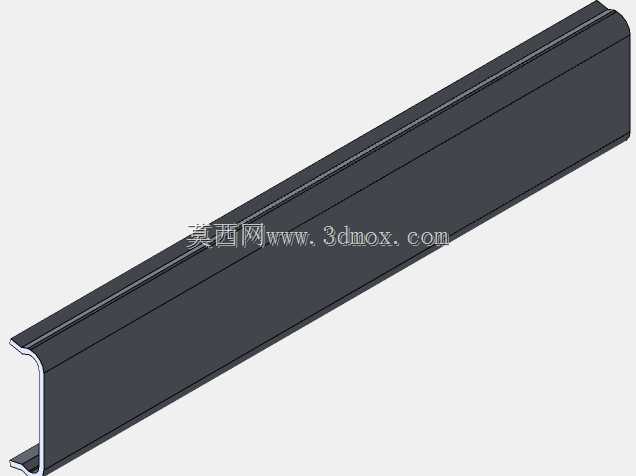

这款开关电源结构件主要面向工业自动化控制、小型机电设备供电、低压配电终端等应用场景，作为直流供电转换单元的承载壳体，可适配小功率稳压输出的电源内置电路板、整流模块与滤波元件，为整套供电单元提供物理防护、散热通路与安装固定的基础支撑。从实际使用需求出发，该结构采用封闭式金属壳体设计，顶面与侧面排布多组通风格栅，在保证壳体结构强度的同时，最大化空气对流接触面积，能够让电源内部功率元件工作产生的热量通过金属壳体快速传导散出，避免长时间满负载运行时内部积热导致元件性能衰减，适配工业场景下长时间连续通电的工作要求。壳体前端预留多组接线端子安装位，按照输入、输出分区排布接线点位，端子位旁预留标识刻印区域，方便现场接线时快速区分回路，降低错接风险，同时端子区域做内凹防护设计，避免接线端裸露在外引发误触短路问题。设计过程中优先考虑钣金加工的工艺可行性，壳体采用弯折拼接的结构形式，减少复杂异形加工工序，侧边预留固定安装耳，安装耳上开设标准固定孔位，可直接适配常规电控柜内的安装横梁，也可通过支架固定在设备内部的安装平面上，整体外形为规整长方体结构，长宽高比例适配常规小功率电源的内置元件排布，安装边界清晰，不会和电控柜内其他相邻元件产生空间干涉，壳体边角做钝化折边处理，既提升钣金结构的整体刚性，也避免安装维护过程中锋利边角划伤操作人员。壳体侧面预留状态指示灯的透出孔位，可直接将电源工作状态指示灯的光线导出壳体外部，无需额外加装导光件，同时壳体拼接处采用卡扣加螺丝的双重固定方式，既方便后期维护时拆开壳体检修内部元件，也能保证日常使用时壳体拼接紧密，具备一定的防尘抗冲击能力，适配车间、设备机房等多尘、存在轻微振动的使用环境。
