标准USB公头插头结构拆解三维建模

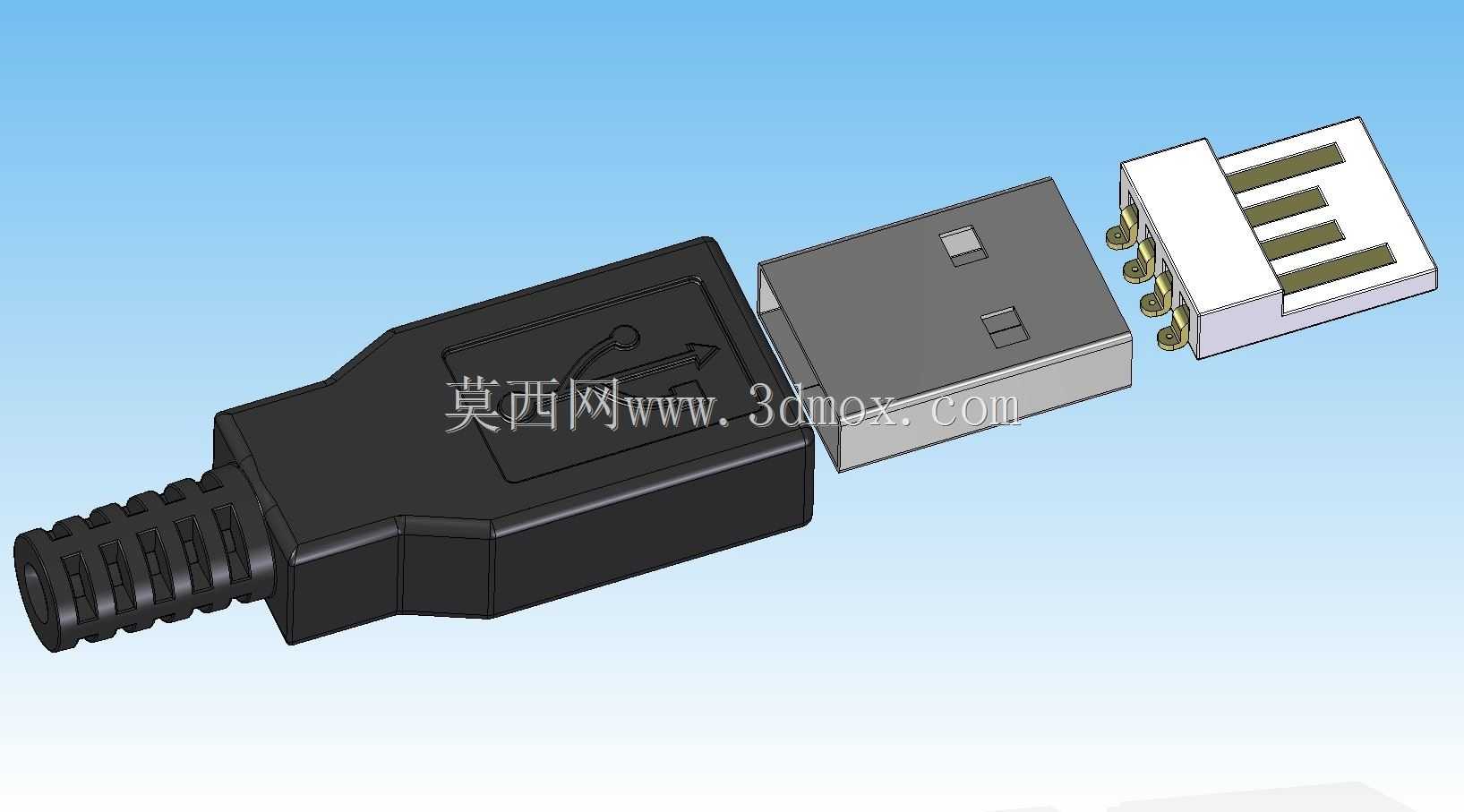

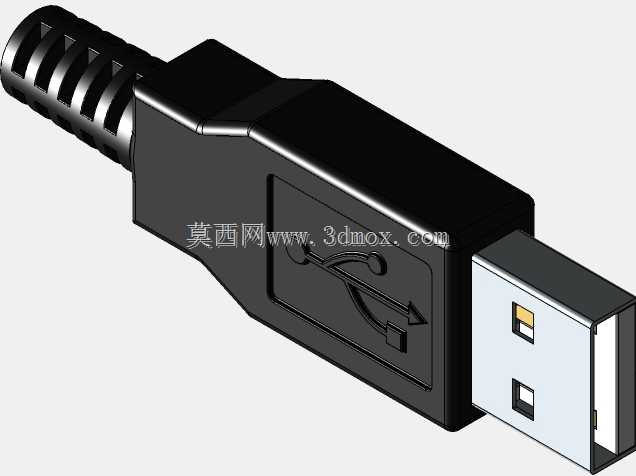

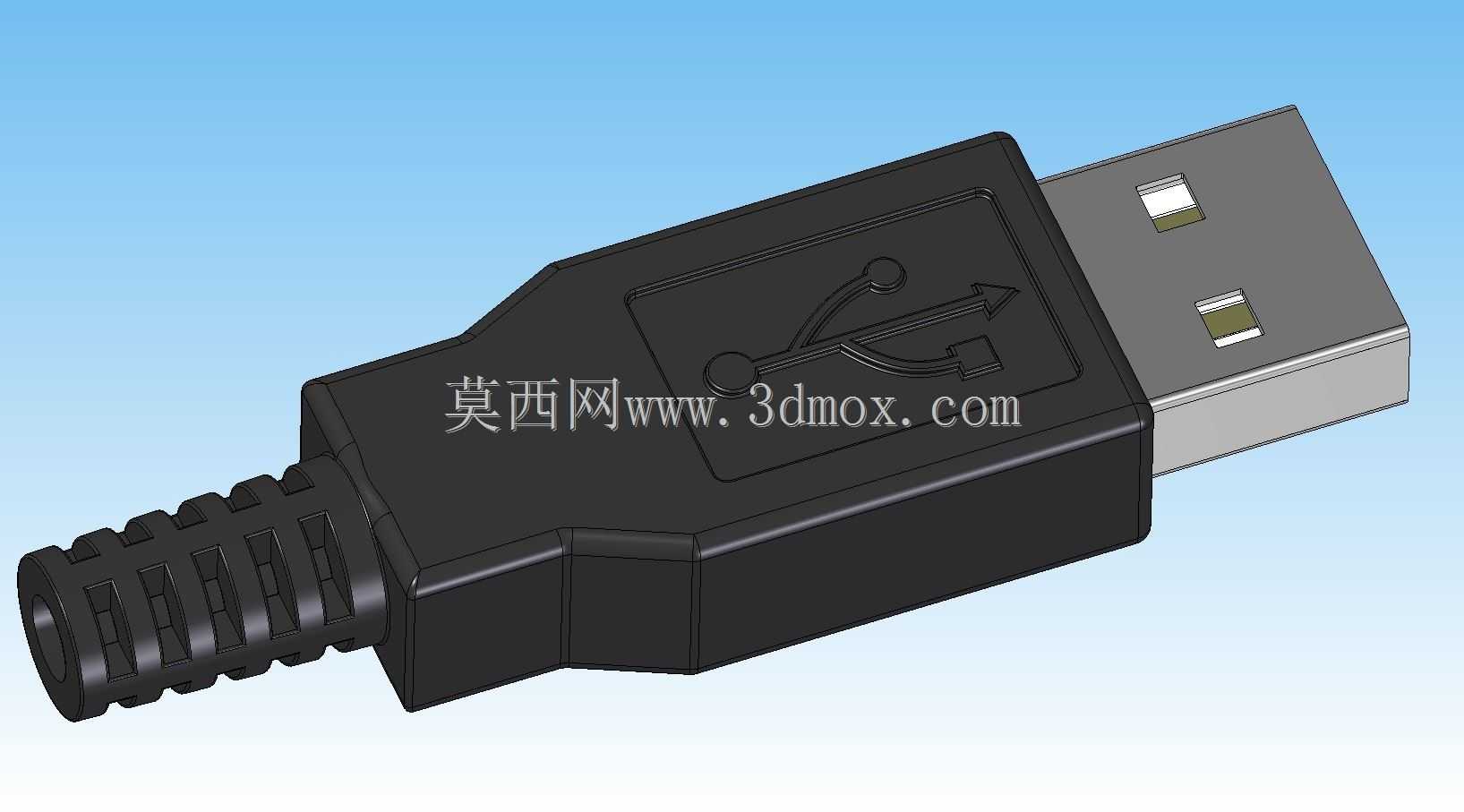

这款USB公头插头是消费电子、工业控制、通讯设备领域应用最广泛的有线数据传输与供电接口组件，日常场景中可实现电脑与外设、工控板卡与传感模块、消费电子与充电设备之间的稳定连接，承担直流供电传输、差分数据信号交互的核心作用，是目前通用串行总线接口体系中普及率最高的接口形态。从结构设计来看，该模型完整还原了成品插头的爆炸装配关系，从外到内依次包含带尾部防弯折结构的注塑外护套、金属屏蔽外壳、绝缘胶芯、四个接触导电端子几个核心部分。尾部的防弯折护套做了多道环形凹槽设计，能够在线材反复弯折的场景下分散应力，避免线材根部铜丝断裂，延长连接线的整体使用寿命；金属屏蔽外壳采用标准冲压折弯成型结构，外壳上的两处弹性卡点能够在插头插入母座时卡入母座对应的限位槽，保证连接状态下不会出现松脱，同时金属外壳可实现电磁屏蔽效果，降低外界电磁干扰对数据传输稳定性的影响；内部的绝缘胶芯采用耐高温绝缘工程塑料材质，精准固定四个导电端子的相对位置，保证端子间距、伸出长度完全符合通用接口的尺寸规范，避免插合过程中出现端子错位、接触不良的问题；四个导电端子分别对应电源正、数据负、数据正、接地四个引脚，端子表面做镀金处理，降低接触电阻提升耐磨性能，保证上千次插拔后仍能保持稳定的导通效果。在外形尺寸与安装边界上，该插头完全遵循USB Type-A公头的通用尺寸规范，金属插合部分的宽度、厚度、长度均符合通用接口标准，能够适配所有标准A型USB母座，外护套部分的最大外径适配常规直径3-5mm的屏蔽线材，尾部进线口做了圆弧过渡处理，避免穿线时划伤线材外被。整体建模过程中充分考虑了实际生产的装配公差，各部件之间预留了合理的装配间隙，金属外壳与胶芯之间、胶芯与端子之间、护套与金属外壳之间的配合尺寸都经过校准，既能够保证组装时的顺畅度，也不会出现装配后松动晃荡的问题，可用于接口结构教学、连接线产品开发参考、装配工艺演示等多种场景。
